Устройство предусматривает «Метку 1» и «Метку 2» (NOTCH 1 или NOTCH 2).

Можно подавить обратную связь посредством изменения разделенных 2 метками частот

фильтра.

■ Переключатель режима (16).

При нажатии на этот переключатель вы вводите фильтр с меткой в траекторию

сигнала и загорится зеленый с/диод (17). Если он находится в режиме обхода, то фильтр с

меткой будет обойден.

■ Переключатель выбора ×1×10 (18).

Он используется для изменения выбираемого диапазона частоты. Задействуйте

позицию (×1) и регулируемый диапазон частоты будет равен от 40 Гц до 400 Гц (Метка 1)

или от 200 Гц до 2 кГц (Метка 2) и загорится с/диод (19). При установке в позицию (×10),

регулируемый диапазон частоты будет равен от 400 Гц до 4 кГц (Метка 1) или от 2 кГц

до

20 кГц (Метка 2).

■ Регулятор частоты (20).

Он обеспечивает два частотных диапазона. Подробности описаны выше. Вращайте

этот набалдашник для управления завывающим откликом резонансной частоты.

■ Переключатель глубины (21).

Вращайте эту ручку для настройки вариации, которую можно менять в диапазоне от 0

Дб до –20 Дб .

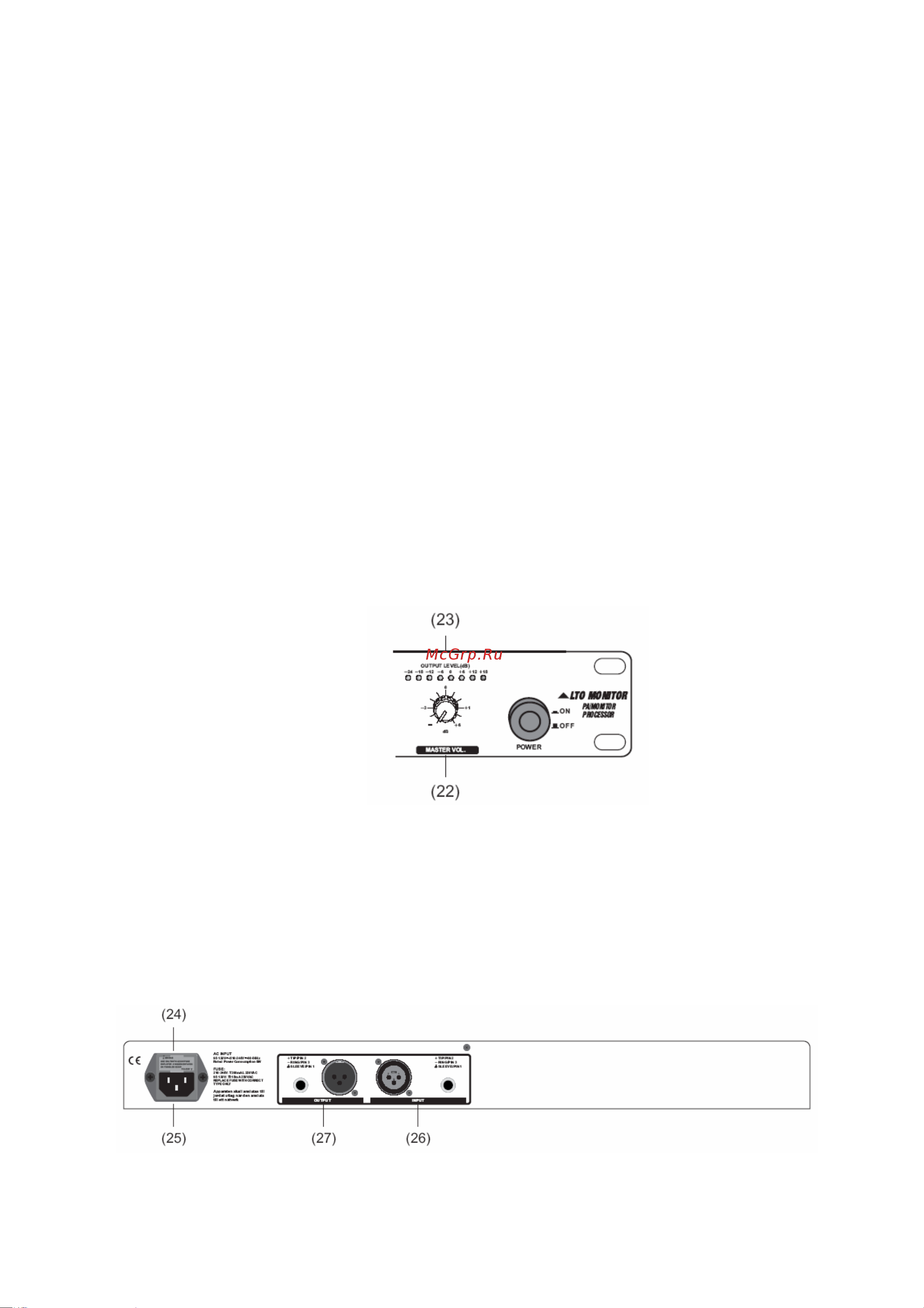

3.1.5. Регулятор управляющей громкости (22).

Вращайте эту ручку для ослабления или усиления уровня выхода, который может

меняться от –∞ Дб до +6 Дб.

3.1.6. Измеритель уровня выхода (23).

Он сообщает об уровне выхода в диапазоне от –24 Дб до +18 Дб.

3.2. Задняя панель.
