3.2.1. Отсек для предохранителя / Переключатель напряжения (24).

Вы должны знать рабочее напряжение в стране, т.к. это устройство предусматривает

два вида напряжения. Рабочее напряжение можно изменить посредством предохранителя,

который защищает подачу питания. Мы рекомендуем, чтобы это действие выполнил

квалифицированный инженер.

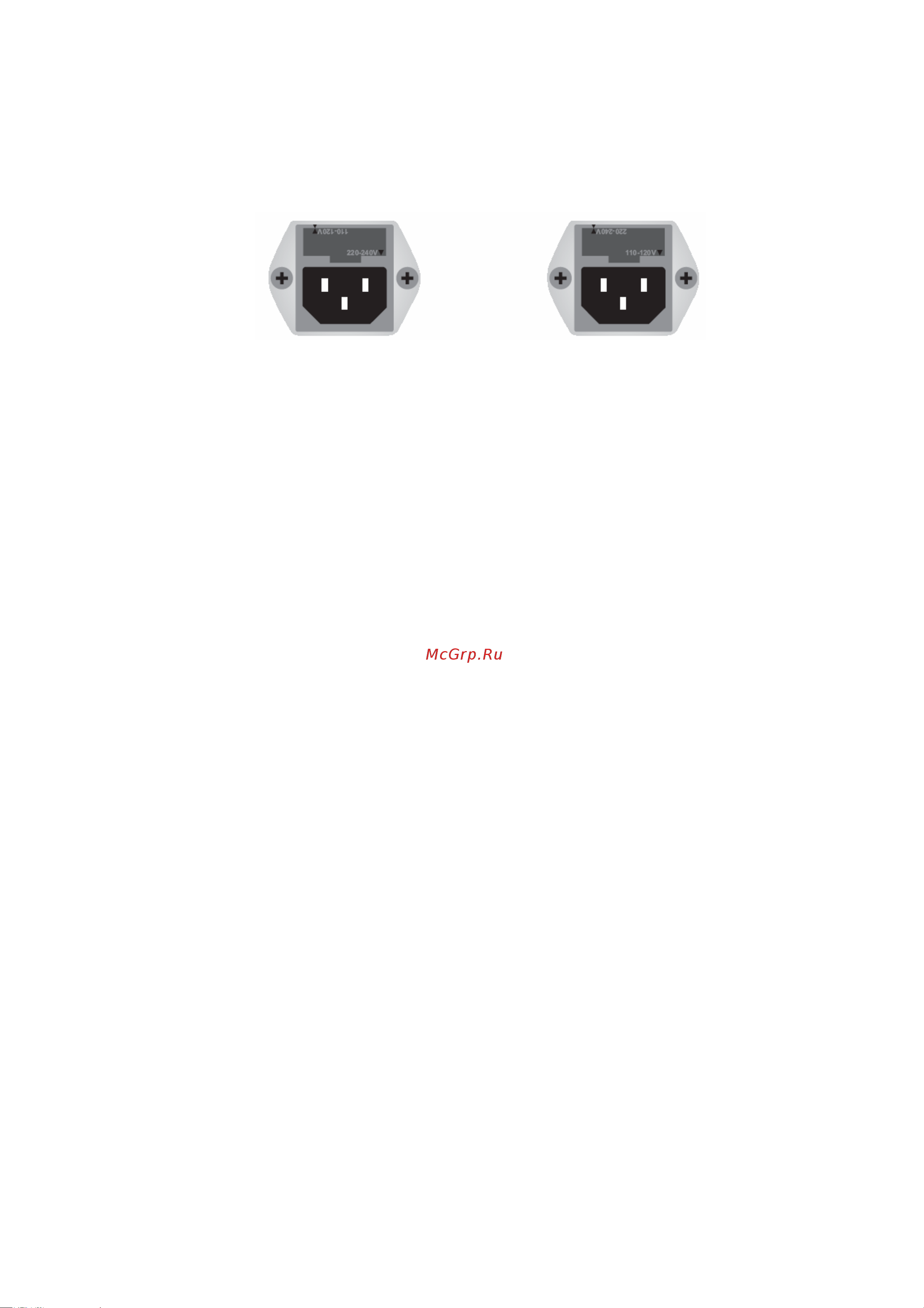

Для сетей 110-120В Для сетей 220-240В

Пожалуйста отметьте треугольные маркеры на 2 сторонах отсека для предохранителя.

Для изменения напряжения вытяните держатель для предохранителя, поверните его на 180

снова вставьте его. Рабочее напряжение будет тем, которое указано одним из 2 треугольных

маркеров.

3.2.2. Гнездо для подвода напряжения переменного тока (25).

После установки напряжения, можно подсоединить концевой соединитель к

устройству.

3.2.3. Входные разъемы (26).

Для ввода сигнала используются либо разъемы «XLR», либо несимметричный разъем

«TRS» (1/4 дюйма).

3.2.4. Выходной разъем (27).

Для вывода сигнала используется либо разъем «XLR», либо несимметричный разъем

«TRS».

4. Монтаж и соединение.

4.1. Подсоединение к сети.

К вашему устройству прилагается силовой шнур.

4.2. Аудио-соединение.

На вашем устройстве предусмотрены симметричные разъемы «XLR» и «TRS» (1/4

дюйма). Вы можете состыковывать ваше устройство несколькими способами без

возникновения каких-либо помех или потери сигнала. Можно использовать «ALTO

MONITOR» с одиночными инструментами, используя основной ввод микшеров, либо

соединяя «ALTO MONITOR» между микшером и усилителем мощности.

■ Конфигурация соединения проводов.

Провода в штекерах «TRS» или «XLR» можно соединить в

симметричном или

несимметричном режимах, чтоб будет определено статусом фактического применения.

Соедините провода в вашей системе согласно примерам на рис.
