Реверсный нормальный медленный переход
14 15PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX202
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35)
(36)
(37)
(38)
(39)
(40)
(41)
(42)
(43)
(44)
(45)
(46)
(47)
(48)
(49)
(50)
(51)
(52)
(53)
(54)
(55)
(56)
(57)
(58)
(59)
(60)
(61)
(62)
(63)
(64)
(65)
(66)
(67)
(68)
(69)
(70)
(71)
(72)
(73)
(74)
(75)
Элементы управления PRO MIXER NOX1010/NOX606/NOX404/NOX303/NOX 202
Шаг 2: Элементы
управления
Микрофонные каналы
Стерео каналы
Секция кроссфейдера
Секция эффектов
Мастер-секция
Задняя панель
Передняя панель
Секция FX LOOP/CONTOUR (NOX404)
Секция фильтра (NOX606)
РЕГУЛЯТОРЫ AUX 1/2 управляют уровнем сигнала
каналов на вспомогательных выходах AUX SEND
1 и 2. Кнопки PRE включают отбор сигнала каналов
на эти выходы до фейдера.
ПЕРЕКЛЮЧАТЕЛЬ MIC/RTN позволяет выбрать
источник звука для канала с микрофонного входа
Эти РЕГУЛЯТОРЫ управляют настройками
эквалайзера микрофонного канала. На микшере
NOX606 регулятор MID 1 предназначен для
регулировки высокой середины, а регулятор MID 2
для низкой середины.
РЕГУЛЯТОР MIC GAIN управляет чувствительностью
микрофонного входа. На микшере NOX1010 эта ручка
также работает как регулятор громкости.
ВКЛЮЧАТЕЛЬ ФУНКЦИИ TALKOVER. Эта функция
автоматически снижает уровень музыки при
использовании микрофона, таким образом голос всегда
будет слышнее музыки. На микшере NOX606 для
включения функции Talkover необходимо, чтобы
переключатель находился в верхнем положении, а в
нижнем положении микрофонный канал будет включен,
но ослабления музыки не будет.
ИНДИКАТОР ON/PEAK светится зеленым, когда канал
активирован, и мигает красным, когда происходит
перегрузка сигнала.
КНОПКА MIC ON включает микрофонный канал.
РЕГУЛЯТОР AUX IN управляет уровнем сигнала,
подключенного к входам AUX IN (вспомогательный вход).
РЕГУЛЯТОР GAIN управляет чувствительностью входа.
ПЕРЕКЛЮЧАТЕЛЬ ВХОДОВ позволяет выбирать источник
звука для канала.
КНОПКА CUE позволяет выполнять прослушивание
источника без использования секции мастер-выхода.
РЕГУЛЯТОРЫ ЭКВАЛАЙЗЕРА канала предназначены для
изменения высоких (HIGH), средних (MID), и низких (LOW)
частот. В модели NOX404, для включения эквалайзера
используйте переключатель EQ ON/OFF.
ПЕРЕКЛЮЧАТЕЛЬ FILTER отправляет сигнал канала на
фильтр (FILTER) 1 или 2. Чтобы сигнал не поступал на фильтры,
оставьте переключатель в центральном положении.
ПЕРЕКЛЮЧАТЕЛЬ XFADE (положения A, OFF, B) направляет
сигнал канала на разные стороны кроссфейдера. Если
выбрано центральное положение этого переключателя (OFF),
то сигнал того канала, на котором поднят канальный фейдер,
будет сразу попадать в основной микс, минуя кроссфейдер.
КАНАЛЬНЫЙ ФЕЙДЕР управляет громкостью данного канала
в общем миксе.
КАНАЛЬНЫЙ ФЕЙДЕР показывает уровень сигнала входного
источника.
ФЕЙДЕР PAN регулирует баланс правого и левого каналов.
ПЕРЕКЛЮЧАТЕЛЬ FADER START включает функцию "фейдер-
старт", которая позволяет отправлять с микшера команды
для автоматического запуска CD проигрывателя.
КНОПКА CF ASSIGN определяет, на какой край кроссфейдера
будут назначены определенные каналы.
КРОССФЕЙДЕР позволяет осуществлять переход между
источниками, назначенными на разные края.
ПЕРЕКЛЮЧАТЕЛЬ XFADE CURVE изменяет характеристику
работы кроссфейдера, определяя, насколько плавно или
скачкообразно будет осуществляться переход от источника
А к источнику В.
ИНДИКАТОРЫ REV/MODE сигнализируют о состоянии кнопок
REVERSE (реверс) и MODE 1/2 (режим 1/2).
ПЕРЕКЛЮЧАТЕЛИ/КНОПКИ KILL удаляют высокие, средние и
низкие частоты из микса кроссфейдера. На микшере NOX303
для долговременного включения эффекта поднимите
переключатель в верхнее положение, а для кратковременного
удаления выбранных частот вручную удерживайте
переключатель внизу.
ДИСПЛЕЙ ЭЭФЕКТОВ показывает выбранный в текущий
момент эффект. Когда вы выбираете новый эффект,
дисплей будет мигать, а когда вы подтвердите свой выбор
нажатием кнопки FX SELECT (выбор эффекта), дисплей
будет светиться равномерно.
РЕГУЛЯТОР FX SELECT позволяет пролистывать доступные
эффекты. Нажмите этот регулятор для подтверждения
выбора эффекта.
КНОПКА FX ON включает цифровой процессор эффектов.
КНОПКА FX CUE направляет эффект в секцию прослушивания
(cue), чтобы его можно было оценить до включения в микс.
РЕГУЛЯТОР FREQUENCY управляет частотно-зависимыми
или темпо-зависимыми параметрами выбранного эффекта.
РЕГУЛЯТОР INTENSITY управляет уровнем микса или
параметром резонанса выбранного эффекта.
РЕГУЛЯТОР FX ASSIGN позволяет выбрать, на какие именно
источники звука будет влиять эффект.
КНОПКА TAP позволяет вручную вводить темп эффекта,
если нажимать её в такт с ритмом музыки. Удерживание
кнопки TAP на 2 секунды дает возможность затем непрерывно
управлять темпом эффекта с помощью регулятора
FREQUENCY, кнопка при этом постоянно светится.
РЕГУЛЯТОР DATA/MIDI позволяет изменять такие
параметры как скорость MIDI генератора импульсов.
КНОПКА MIDI ON отправляет команду MIDI старт/стоп на
внешний секвенсор.
¼
XLR MIC или со стереовхода " RETURN.
РЕГУЛЯТОР BALANCE позволяет изменять баланс правого
и левого каналов в основных выходах RCA MAIN и BALANCED.
РЕГУЛЯТОР BOOTH позволяет управлять уровнем выхода
RCA BOOTH (выход на контрольные мониторы в кабинке DJ),
который находится на задней панели.
КНОПКА MONO позволяет переключать выход BOOTH в
режим моно или стерео.
КНОПКА MUTE заглушает выход BOOTH.
РЕГУЛЯТОР/ФЕЙДЕР MASTER управляет уровнем громкости
на выходах RCA MAIN и BALANCED.
РЕГУЛЯТОР AUX OUT управляет уровнем сигнала на выходах
AUX OUT, на которые поступает тот же самый сигнал, что
и на основные выходы MAIN OUTPUTS.
РЕГУЛЯТОР MIX 1 изменяет уровень сигнала на выходах MIX
1 XLR, которые находятся на задней панели.
РЕГУЛЯТОР MIX 2 изменяет уровень сигнала на выходах MIX
2 XLR, которые находятся на задней панели.
ИНДИКАТОР MASTER показывает уровень сигнала на
основном выходе и/или в секции прослушивания.
КНОПКА MASTER/CUE позволяет выбрать, будет ли на
индикаторе MASTER отображаться уровень основного
выхода или сигнала для прослушивания (CUE).
ИНДИКАТОР CUE ACTIVE светится, когда на канале нажата
кнопка прослушивания CUE.
КНОПКА POST EQ позволяет выбрать точку отбора сигнала
для прослушивания перед эквалайзером (верхнее положение)
или после эквалайзера (нижнее положение).
КНОПКА STEREO/MONO позволяет выбрать режим работы
основного выхода - стерео или моно.
КНОПКА SPLIT/BLEND(CUE) позволяет выбрать, будет ли сигнал
в шине прослушивания состоять из смеси прослушиваемого
и программного (исполняемого в данный момент) источника,
или источники будут разделены на каналы - в левом будет
прослушиваемый сигнал, а в правом основной микс.
ПЕРЕКЛЮЧАТЕЛИ AUX 1/2 отправляют выбранный сигнал
AUX RETURN в шину прослушивания.
РЕГУЛЯТОР CUE GAIN управляет громкостью и чувствительностью
сигнала прослушивания.
РЕГУЛЯТОР/ФЕЙДЕР CUE MIX позволяет постепенно смешивать
сигнал прослушивания и программный сигнал. В микшерах
NOX404 и NOX202 он переходит между каналами 1 и 2.
ПЕРЕКЛЮЧАТЕЛЬ CUE MODE определяет какой именно сигнал
будет слышно в наушниках - каналы 1 и 2, секцию эффектов и
сигнал мастер-секции.
КНОПКА POWER предназначена для включения или
выключения устройства.
КНОПКА PHONE/LINE позволяет изменять режим работы
входов PHONO для использования с виниловыми
проигрывателями, или с CD-проигрывателями.
РЕГУЛЯТОР CUE TONE управляет тембром сигнала в наушниках.
КНОПКА REV/CF REVERSE переключает сигналы,
назначенные на разные края кроссфейдера.
КНОПКА MODE позволяет активировать характеристику
кроссфейдера XFADE CURVE A или B.

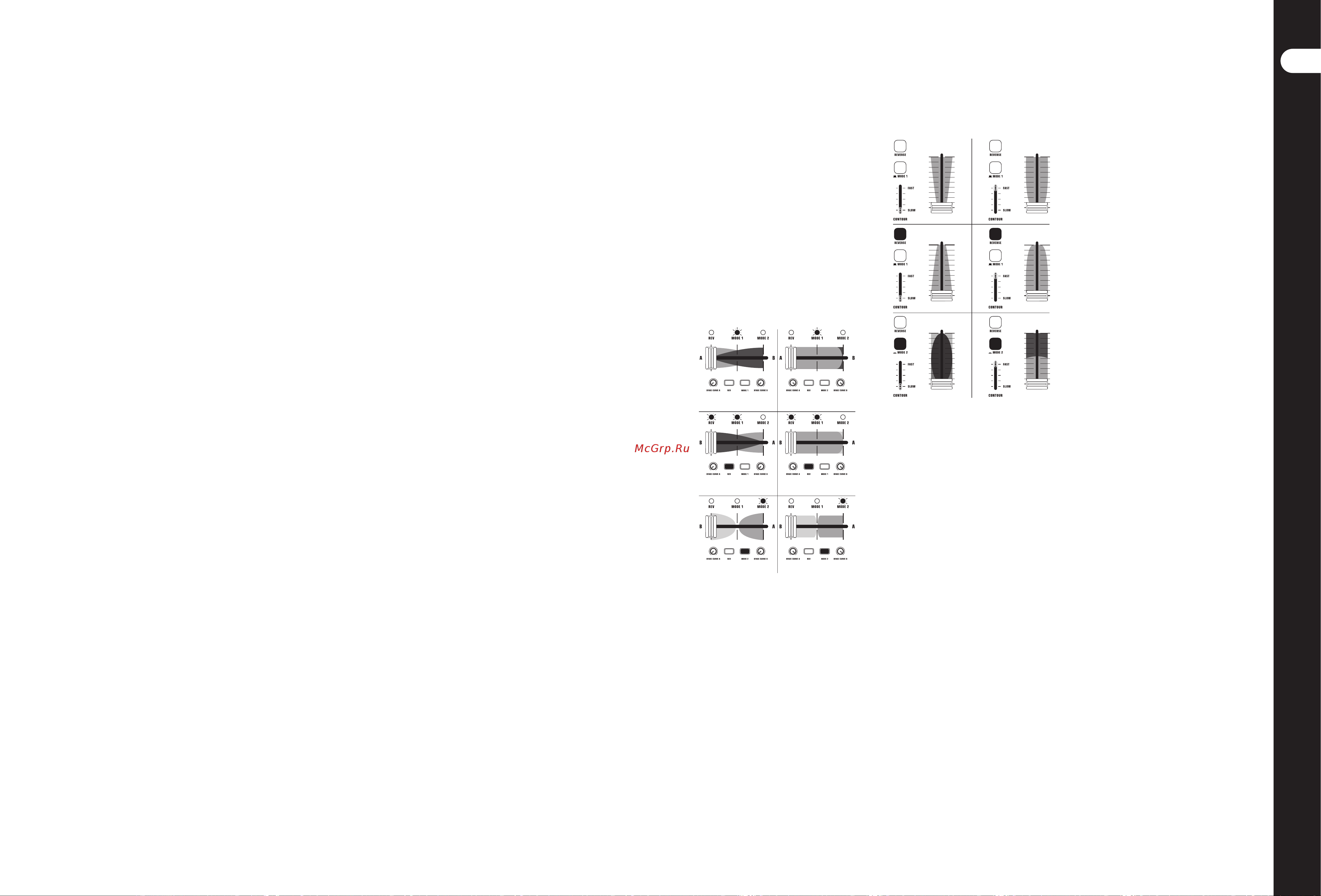

Нормальный медленный переход
Быстрый срез
Реверсный быстрый срез
Медленная панорама
Быстрая панорама
ПЕРЕКЛЮЧАТЕЛИ FX LOOP CH1/2 отправляют сигнал канала
на выход FX LOOP SEND (посыл в петлю эффектов).
ФЕЙДЕР FX LOOP MIX регулирует количество сигнала,
поступающего на вход FX LOOP RETURN (возврат петли
эффектов), в основном миксе.
КНОПКА CH REV позволяет назначить на фейдеры канала
вход 1 или вход 2.
ПЕРЕКЛЮЧАТЕЛЬ MONO 1/2 STEREO HOUSE позволяет выбрать,
будут ли на мастер-индикаторе раздельно отображаться
уровни каналов 1 и 2, либо уровень общего стереомикса.
КНОПКА REVERSE позволяет изменить принцип работы
фейдера канала таким образом, что в верхнем положении
звука не будет, а в нижнем будет максимальная громкость.
КНОПКА MODE 1/2 позволяет выбрать, будет ли фейдер
канала управлять громкостью (MODE 1), или панорамой
(MODE 2).
ФЕЙДЕР CONTOUR в зависимости от выбранного режима
MODE 1/2 управляет крутизной изменения громкости или
панорамы с помощью фейдера канала.
РЕГУЛЯТОР LFO DEPTH изменяет величину модуляции
LFO (генератор низкой частоты).
КНОПКА LFO ON включает LFO.
КНОПКА X2 TEMPO увеличивает скорость LFO в два раза.
КНОПКА TAP позволяет вручную вводить скорость LFO,
если нажимать её в такт с ритмом музыки.
РЕГУЛЯТОР RESONANCE управляет остротой фильтра, в
положении ‘MILD’ (мягкий) эффект получается более
плавным, а в положении ‘WILD’ (дикий) происходит
усиление резонанса с сильной обратной связью.
КНОПКА VCF LINK 2-1 позволяет объединить фильтры 1 и
2, и управлять обоими с помощью фильтра 1. При этом
кнопки HPF, BPF и LPF каждого фильтра будут продолжать
работать независимо.
КНОПКА VCF TO XFADER позволяет с помощью
кроссфейдера управлять частотой фильтра FREQUENCY.
КНОПКА HPF включает фильтр низких частот, который
пропускает только частоты, лежащие выше частоты,
выбранной регулятором FREQUENCY.
КНОПКА BPF включает полосовой фильтр, который
пропускает только узкую полосу частот, выбранных
регулятором FREQUENCY.
КНОПКА LPF включает фильтр высоких частот, который
пропускает только частоты, лежащие ниже частоты,
выбранной регулятором FREQUENCY.
РЕГУЛЯТОР FREQUENCY позволяет выбрать частоту для
различных фильтров.
КНОПКА FILTER ON включает фильтр.
