ВВЕДЕНИЕ

Поздравляем Вас с приобретением диммерного блока Involight AD-6, который имеет 6

регулируемых каналов, управляемых с помощью DMX сигналов или аналогового контроллера (0-

10В) а так же функцию «поднакала». Особенностью данного диммера, является поддержка 3-х

фазного подключения силового ввода. Настоятельно рекомендуется ознакомиться с данным

руководством перед началом использования диммерного блока.

1. ОБЩИЕ СПЕЦИФИКАЦИИ

Входное напряжение: АС 230В-50Гц (120В-60Гц) три фазы или одна фаза /

120А (Китай) или 60А (Европа)

Сила тока: 20А на каждый канал / 40А на каждую фазу (Китай)

10А на каждый канал / 20А на каждую фазу (Европа)

Аналоговый вход и выход: 0-10 В

DMX вход и выход: 3-х пиновые разъёмы XLR «мама» и «папа»

Габариты: 482 x 381 x 89 мм (19” x 2U)

Вес: 8,4 кг

2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ФУНКЦИИ

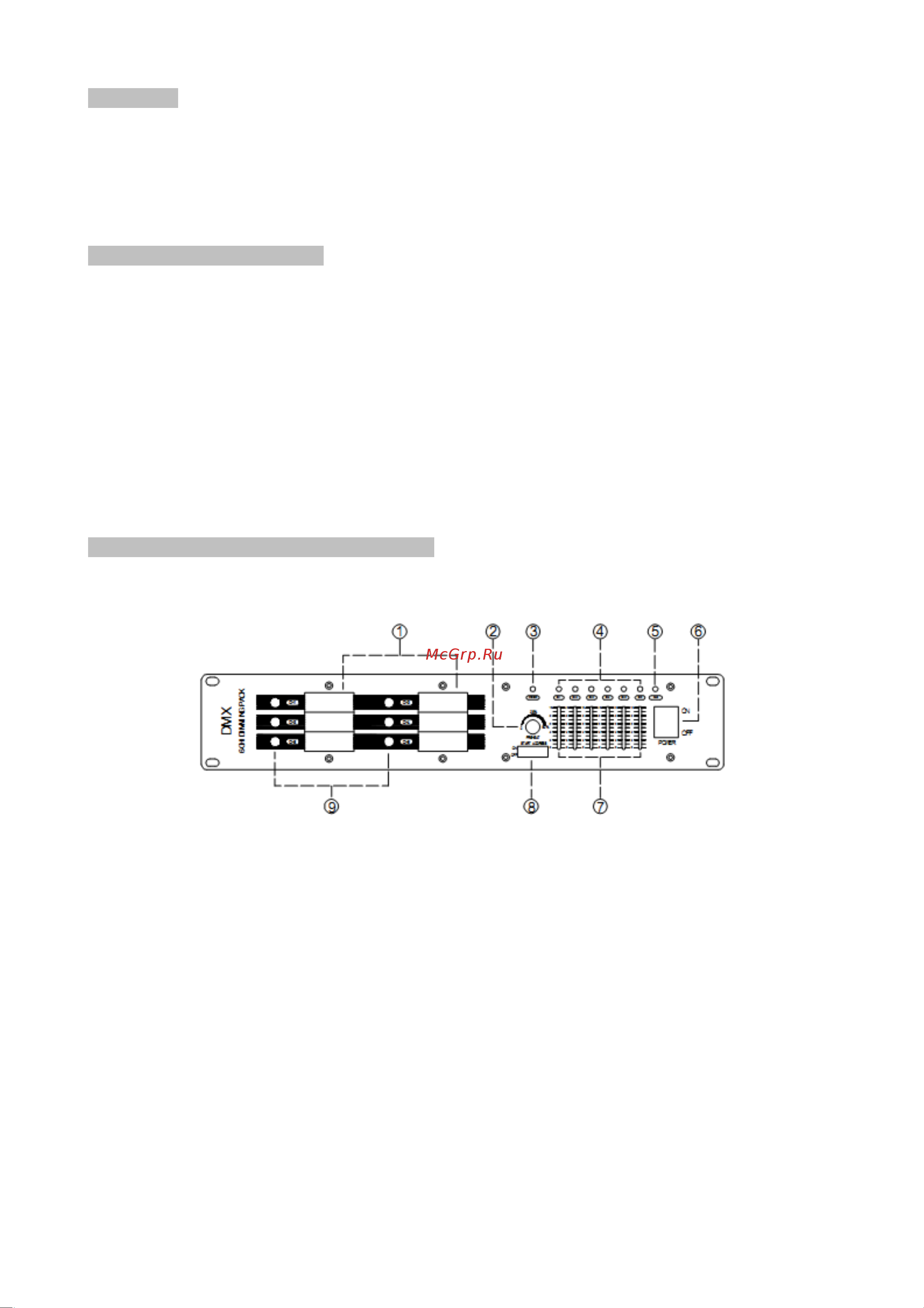

Передняя панель:

(1) Автоматический выключатель 20А (6 шт.)

(2) Регулятор уровня поднакала (макс. до 50%)

(3) Индикатор питания

(4) Индикаторы выходных каналов

(5) Индикатор присутствия сигнала DMX

(6) Кнопка включения/отключения питания

(7) Регуляторы уровней выходных каналов

(8) DIP-переключатели для установки DMX адреса

(9) Индикаторы нагрузки
