Involight AD6 [4/7] Установка и коммутация

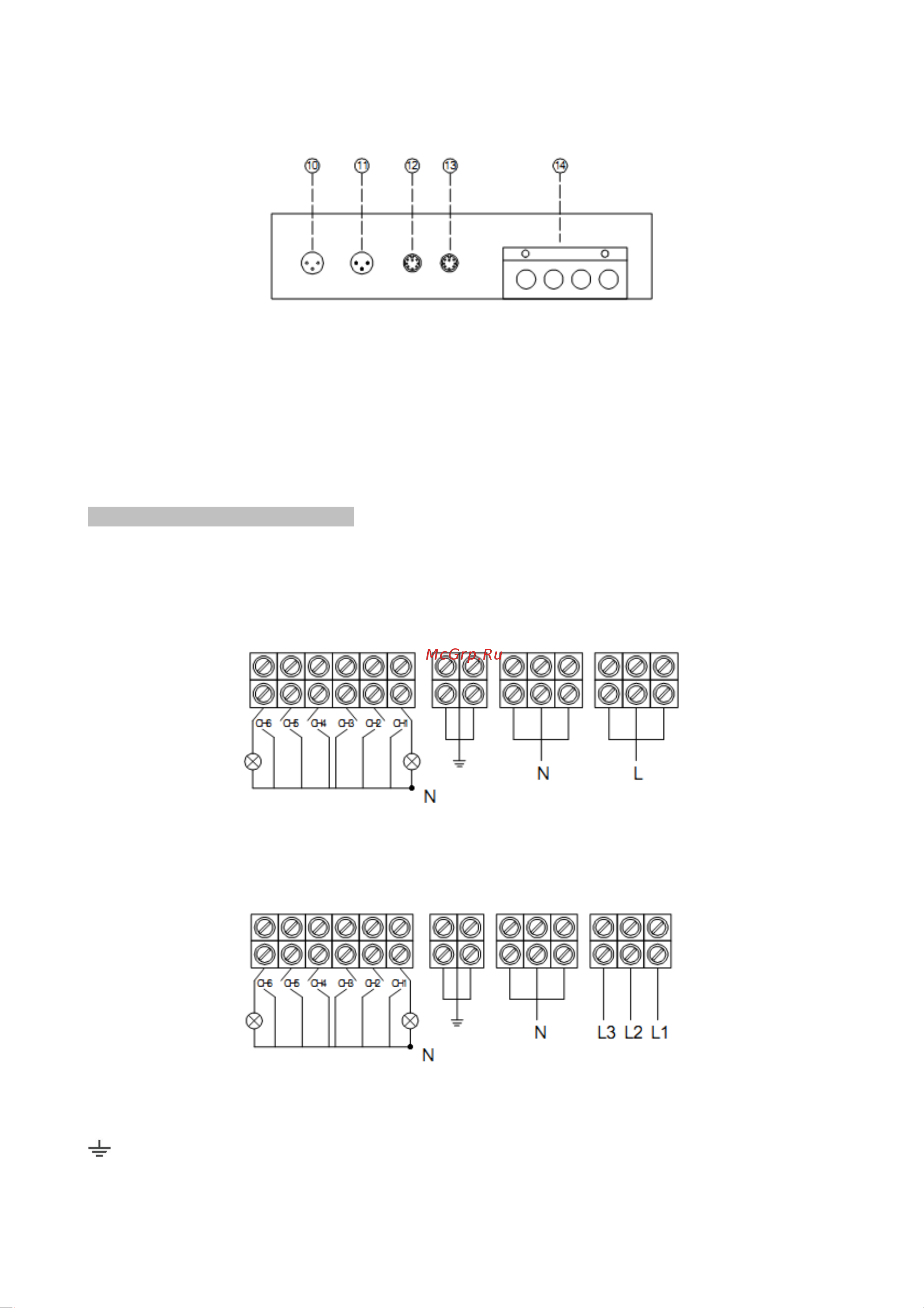

Задняя панель:

(10) Выходной (сквозной) разъём DMX

(11) Входной разъём DMX

(12) Выходной (сквозной) разъём аналоговых сигналов (0-10В)

(13) Входной разъём аналоговых сигналов (0-10В)

(14) Клеммные колодки для подключения силовых кабелей

3. УСТАНОВКА И КОММУТАЦИЯ

1. Снимите защитную крышку, и подключите линии питания и нагрузки согласно приведённым

схемам

Однофазное подключение

Трёхфазное подключение

L – Фаза питающего напряжения

N - Нейтраль

- Заземление
