•GATE:

Эффект звучания, основанный на алгоритме реверберации.

•MODULATE:

Новый тип эффекта с добавлением модуляции сигнала реверберации, что делает его более естественным для

слухового ощущения.

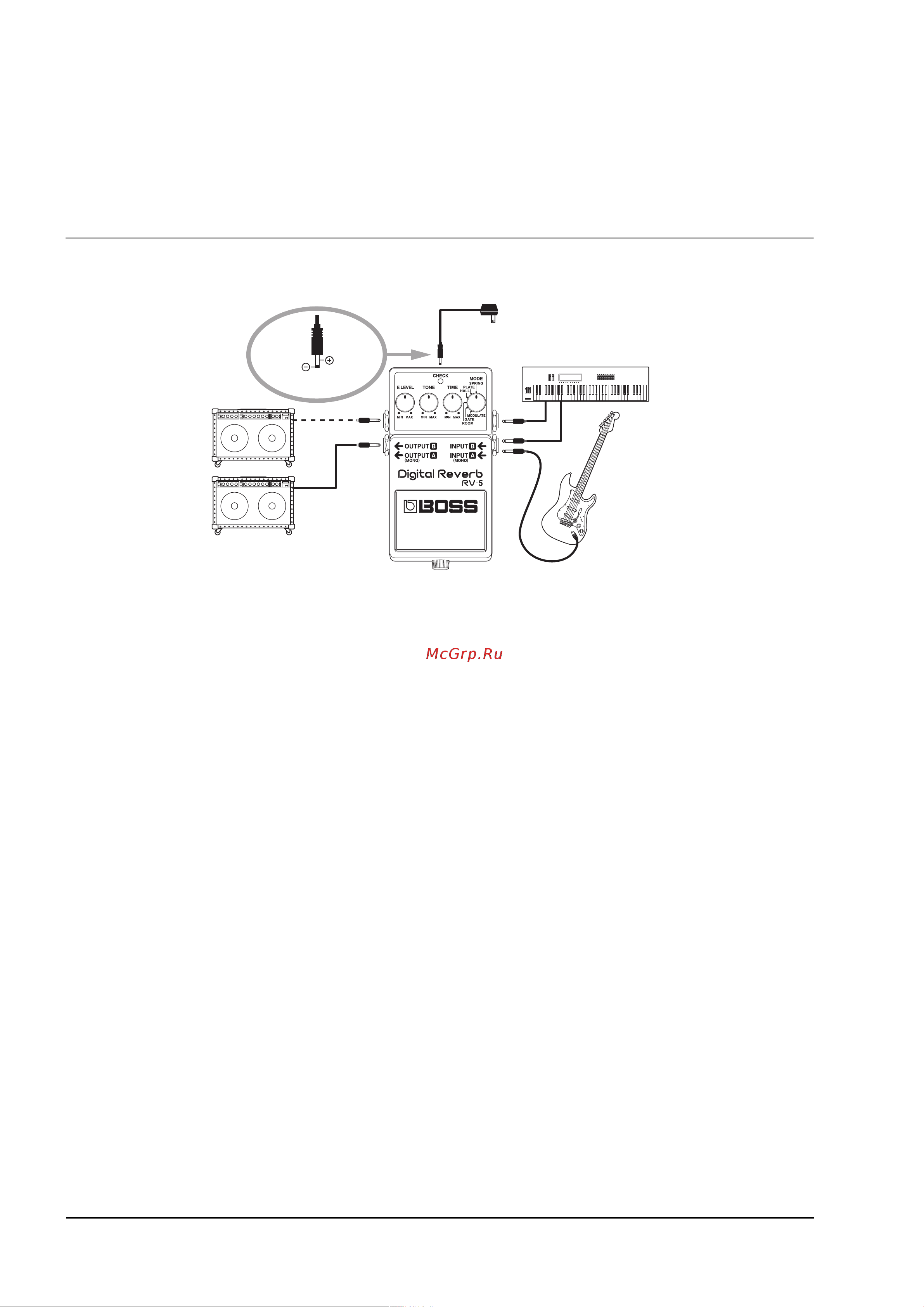

Схема подключения RV-5

* Перед процессом коммутации кабелей обязательно устанавливайте в минимальное положение регулятор

громкости на вашем гитарном усилителе. Это позволит избежать возможных повреждений подключенной в

единую систему аппаратуры.

* Электропитание батарейки подается на электронную схему педали при подключенном джеке гитарного

кабеля к входному гнезду INPUT-A (MONO) или INPUT-B педали. Отключайте джек гитарного кабеля от гнезда

INPUT педали, если вы ей не пользуетесь. При использовании только АС адаптера (без батарейки)

электропитании подается постоянно и данная функция не работает.

* Используйте только АС адаптеры BOSS PSA-серии Убедитесь, что вы работаете от сети электропитания, на

которую рассчитан адаптер питания серии BOSS PSA. Адаптеры других производителей могут иметь другое

рабочее напряжение и полярность, что может привести к поломке педали.

* Перед процессом коммутации кабелей обязательно устанавливайте в минимальное положение регулятор

громкости на вашем гитарном усилителе. Это позволит избежать возможных повреждений подключенной в

единую систему аппаратуры.

* Убедитесь в наличии батарейки внутри педали, даже тогда, когда вы предполагаете работать от АС адаптера.

В этом случае, при возможном несанкционированном отключении адаптера от педали произойдет

мгновенное переключение на питание от батарейки и не будет прерывания звучания в процессе работы.

* Всегда проверяйте наличие минимального уровня громкостей на вашем оборудовании перед его включением.

Даже в этом случае, будет слышится некоторый акустический звук, но он не вызовет повреждения вашей

аппаратуры. После завершения процесса коммутации, включайте ваше оборудование в порядке их

регламента:

Процесс включения – гитарный усилитель включается в последнюю очередь.

Процесс выключения – гитарный усилитель выключается в первую очередь.

* Если вы работаете только от батарейки, то первым признаком для ее замены является начало тусклого

свечения светодиодного индикатора.

Сетевой адаптер

BOSS серии PSA (опция)

Электрогитара

Гитарный усилитель

9 В / 200 мА

Синтезатор
