Boss OD-3. Руководство пользователя 3

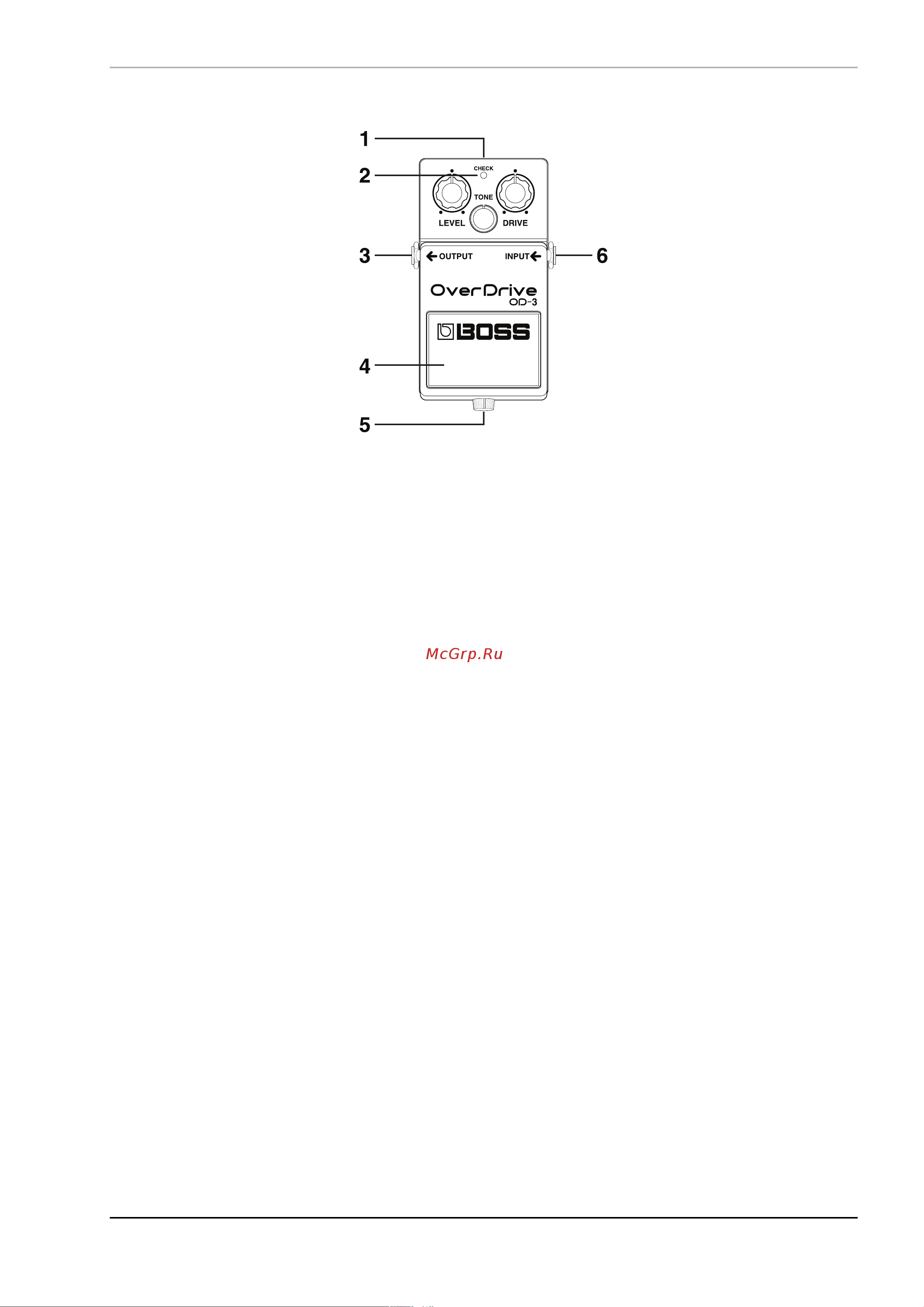

Описание панели управления

1. Гнездо АС адаптера

Педаль OD-3 может работать как от батарейки, так и от АС адаптера (BOSS PSA-серии), подключенного к сети

электропитания переменного тока. При подключении адаптера к гнезду АС адаптера на корпусе педали,

происходит отключение батарейки от электронного контура педали и гарантируется бесперебойное

электропитание педали в процессе работы.

* Используйте только АС адаптеры BOSS PSA-серии Убедитесь, что вы работаете от сети электропитания, на

которую рассчитан адаптер питания серии BOSS PSA. Адаптеры других производителей могут иметь другое

рабочее напряжение и полярность, что может привести к поломке педали.

* Прежде, чем вставить АС адаптер в сетевую розетку электропитания, сначала подключите ее джек в

соответствующее гнездо на корпусе педали.

2. Светодиодный индикатор

Светодиодный индикатор служит для отображения активного состояния эффекта и дублирует информацию о

состоянии батарейки.

* Индикатор в первую очередь служит для отображения включенного состояния эффекта, а не индикации

наличия или отсутствия электропитания. Если диод мигает или не светится, то необходимо заменить старую

батарейку на новую

3. Выходное гнездо OUTPUT

С данного выхода сигнал с эффекта овердрайва подается на вход усилителя или другого устройства.

4. Педальный переключатель

Используется для включения или выключения эффекта овердрайв.

5. Винт

Данный винт необходимо отвернуть, чтобы получить доступ к внутренней части педали при замене батарейки.

Однако, не выворачивайте до конца из крышки этот винт, чтобы не потерять его. Детальное описание дано в

теме “Замена батарейки”.

6. Входное гнездо INPUT

Этот вход служит для подачи выходного гитарного сигнала или сигнала другого электронного инструмента на

эффект овердрайв.

* Электропитание батарейки подается на электронную схему педали при вставленном джеке гитарного кабеля

во входное гнездо INPUT педали. Отключайте джек гитарного кабеля от гнезда INPUT педали, если вы ей не

пользуетесь.
