Замена батарейки

1. Отверните винт, удерживающий крышку педали, и откройте ее.

* Не потеряйте крепежный винт педали.

2. Удалите старую батарейку из корпуса и снимите с нее контактную колодку.

3. Наденьте контактную колодку на новую батарейку и вставьте ее в корпус педали.

* Убедитесь в правильной полярности контактов, отображаемой на батарейке.

4. Направьте пружину на выступающий упор крышки педали и закройте ее.

* Будьте внимательны, чтобы кабель питания батарейки не попал между витками пружины.

5. Заверните винт, фиксирующий нажимную крышку педали, так, чтобы он вошел в отверстие канала в

корпусе педали.

Спецификации

Номинальный входной уровень: 20 дБ

Входное сопротивление: 1 МОм

Номинальный выходной уровень: -20 дБ

Выходное сопротивление: 1 кОм

Эквивалентный уровень входного шума: -110 дБ

Диапазон компрессии: 38 дБ

Управление: педаль включения, ручка громкости, ручка тона, ручка атаки, ручка сустейна.

Индикатор: индикатор включения педали (служит также индикатором заряда батареи).

Коммутация: входное гнездо, выходное гнездо, гнездо питания.

Электропитание: 9 вольт от батарейки, АС адаптер BOSS PSA серии.

Энергопотребление: 11 мА.

Габариты: 73 (ш) х 129 (г) х 59 (в) мм

Масса: 400 граммов с батарейкой.

Комплектация: руководство пользователя, батарейка.

Опции: АС адаптер BOSS PSA серии.

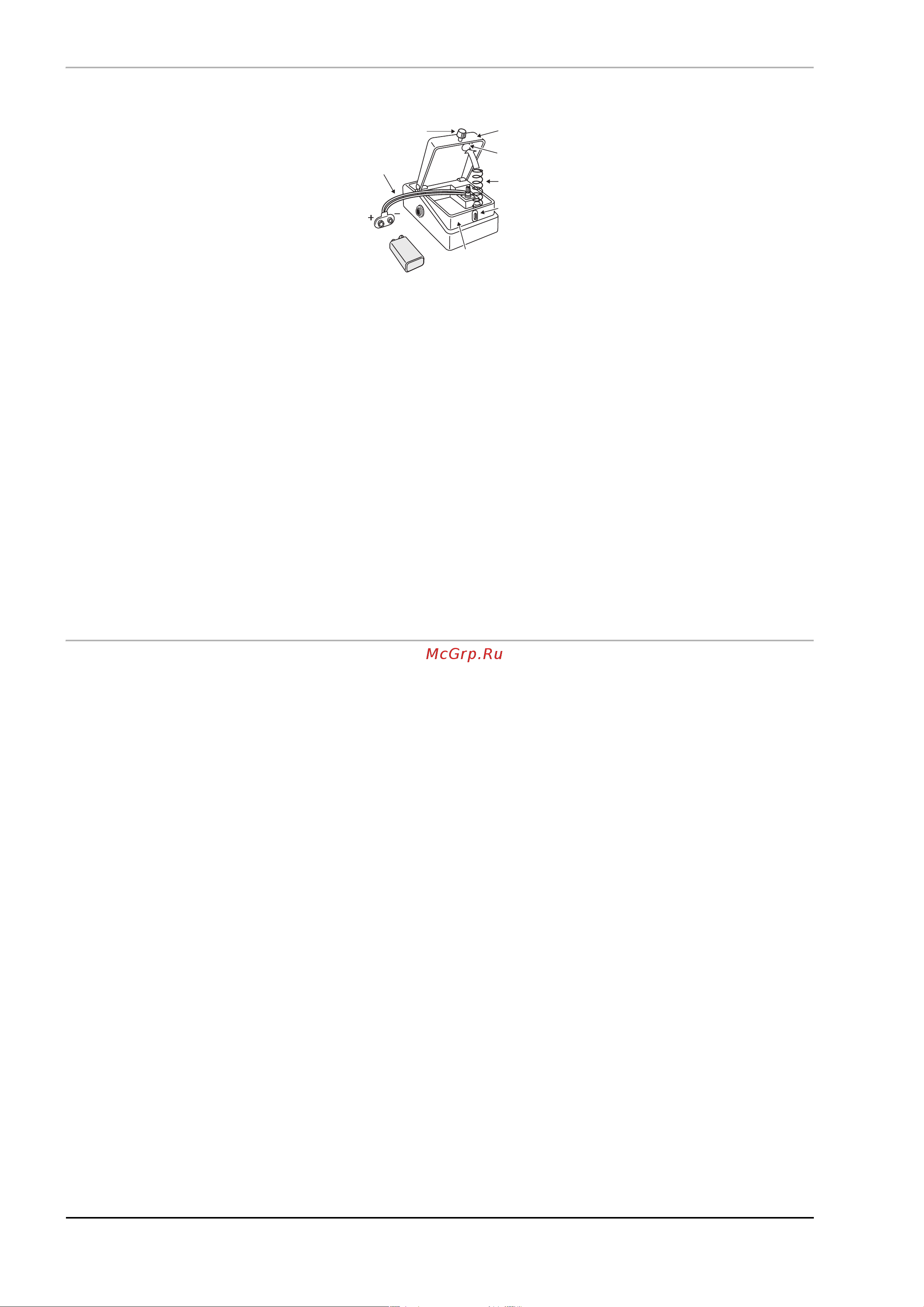

Âèíò

Место батарейки в корпусе

Êðûøêà ïåäàëè

Óïîð ïðóæèíû

Âèòàÿ ïðóæèíà

Канал для винта

Êàáåëü ïèòàíèÿ

Êîíòàêòíàÿ êîëîäêà

Áàòàðåéêà 9Â
