![Yamaha P-5000S (WTYMMA) [6/15] Передняя панель](/views2/2008833/page6/bg6.png)
6
2 4
7361 58 8
Переключатель POWER и индикатор
Нажмите, чтобы включить или выключить питание.
Индикатор POWER горит зеленым, когда питание
включено - ON.
Индикатор TEMP
Горит красным, если температура радиатора
превышает 85°C.
Индикатор PROTECTION
Горит красным, указывая, что защита включена.
Определяет перегрев радиатора, или если
напряжение DC обнаружено на выходах усилителя.
Также горит приблизительно в течение трех секунд
во время включения питания, когда усилитель
входит в рабочий режим. Чтобы обеспечить защиту,
усилитель не подает на выход сигнала, в то время,
когда этот индикатор горит. Когда усилитель входит
в режим работы, или проблема устранена, индикатор
гаснет и прибор функционирует в стандартном
режиме.
Индикатор CLIP
Загорается красным, когда на выход поступает сигнал
выше допустимого уровня нагрузки на канал более
1 % - показывая, что уровень сигнала слишком высок.
Индикатор SIGNAL
Горит зеленым, когда уровень выхода
соответствующего канала превышает 2 Vrms
(эквивалент 1/2 W при нагрузке 8 Ω, или 1 W при
нагрузке 4 Ω).
Регуляторы управления громкостью
Каждый регулятор управления громкостью
устанавливает громкость соответствующего канала в
31 шаге от - ∞ дБ до 0 дБ.
ПРИМЕЧАНИЕ:
Если Вы желаете заблокировать установки, Вы
можете установить защитную панель, для того чтобы
установки не были нарушены.

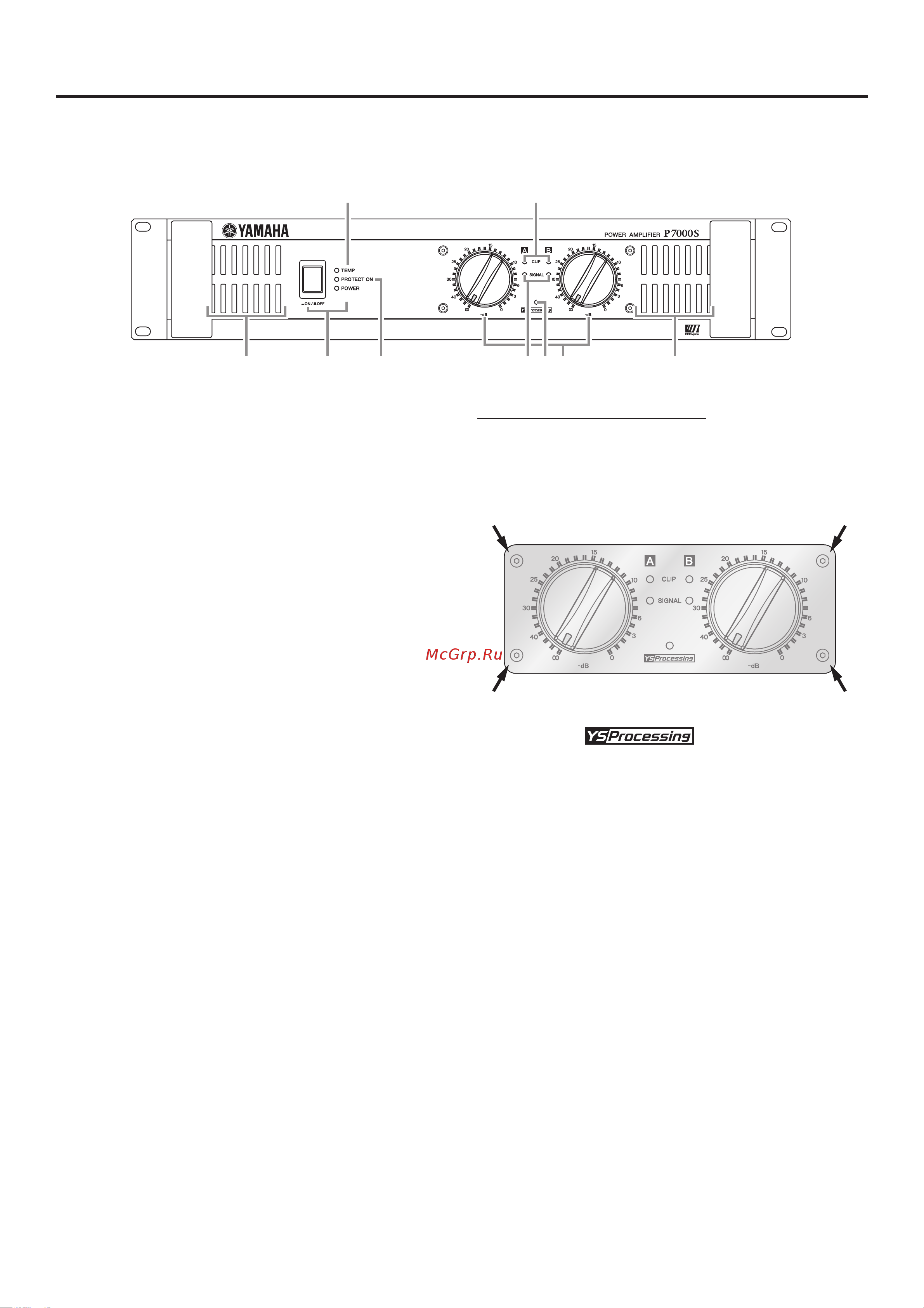

Контроллеры и Функции
Передняя панель
Как установить защитную панель
(1) Используйте имеющуюся в комплекте поставки
отвертку, чтобы выкрутить четыре винта.
(2) Совместите защитную панель с позициями
отверстий для винтов. Закрепите ее, используя
те же самые винты.
Индикатор
Горит желтым, если переключатель YS PROCESSING
на задней панели установлен на ON. (См. стр. 7.)
Воздухозаборники
Усилитель использует принудительно-воздушное
охлаждение. Вентиляторы втягивают воздух через
переднюю панель, а выводят через заднюю панель.
Пожалуйста, убедитесь, что Вы воздухозаборники не
заблокированы.
ПРИМЕЧАНИЕ:
Вентиляторы не работают при начальном включении
питания - они включаются автоматически, когда
температура радиатора повышает 50°C. Скорость
вентилятора изменяется автоматически при
изменении температуры.
