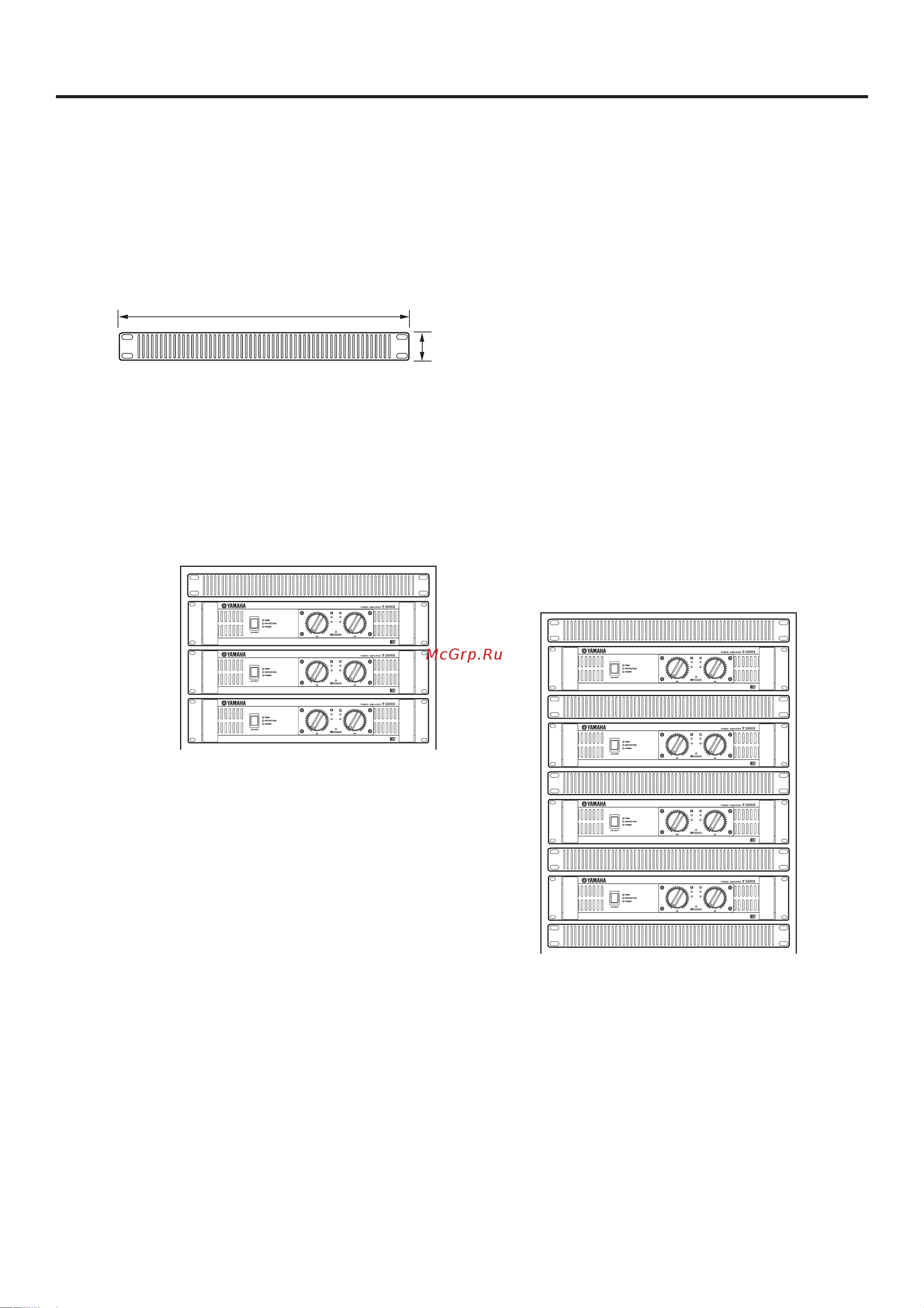

Монтаж на стойке
Установка в стандартную стойку EIA
Если Вы устанавливаете несколько усилителей в одну стойку, убедитесь, что установили вентиляционные панели, как
показано ниже. Также используйте металлические скобки (одну с каждой стороны), для поддержки усилителей.
Примечание: стойки EIA для Electronic Industries Alliance.
Вентиляционные панели
Используйте вентиляционные панели размером в 1U
При установке до четырех усилителей
в открытой рэк-стойке
Установите вентиляционные панели как показано ниже.
При установке пяти или больше
усилителей в открытой рэк-стойке,
и при установке любого количества
усилителей в закрытой рэк-стойке
Установите вентиляционные панели как показано -
выше и ниже каждого усилителя.
Вентиляционная
панель
(Закрепляется на
стойке спереди
или сзади).
Единицы измерения: мм
