Приложение
F02 Руководство пользователя
42
ВНИМАНИЕ
• Осуществляйте сборку на твердой и ровной поверхности
в просторном месте.
• Не перепутайте детали и устанавливайте их в правильном
положении. Выполняйте сборку согласно следующей инструкции.
• Для сборки требуется не менее двух человек.
• Используйте только крепежные винты указанного размера,
входящие в комплект поставки. Не используйте другие винты.
Использование не подходящих по размеру винтов может
привести к повреждению устройства или сбоям в работе.
• По завершении сборки каждой части затяните все винты.
• Чтобы разобрать компонент, выполните инструкцию в обратном
порядке.

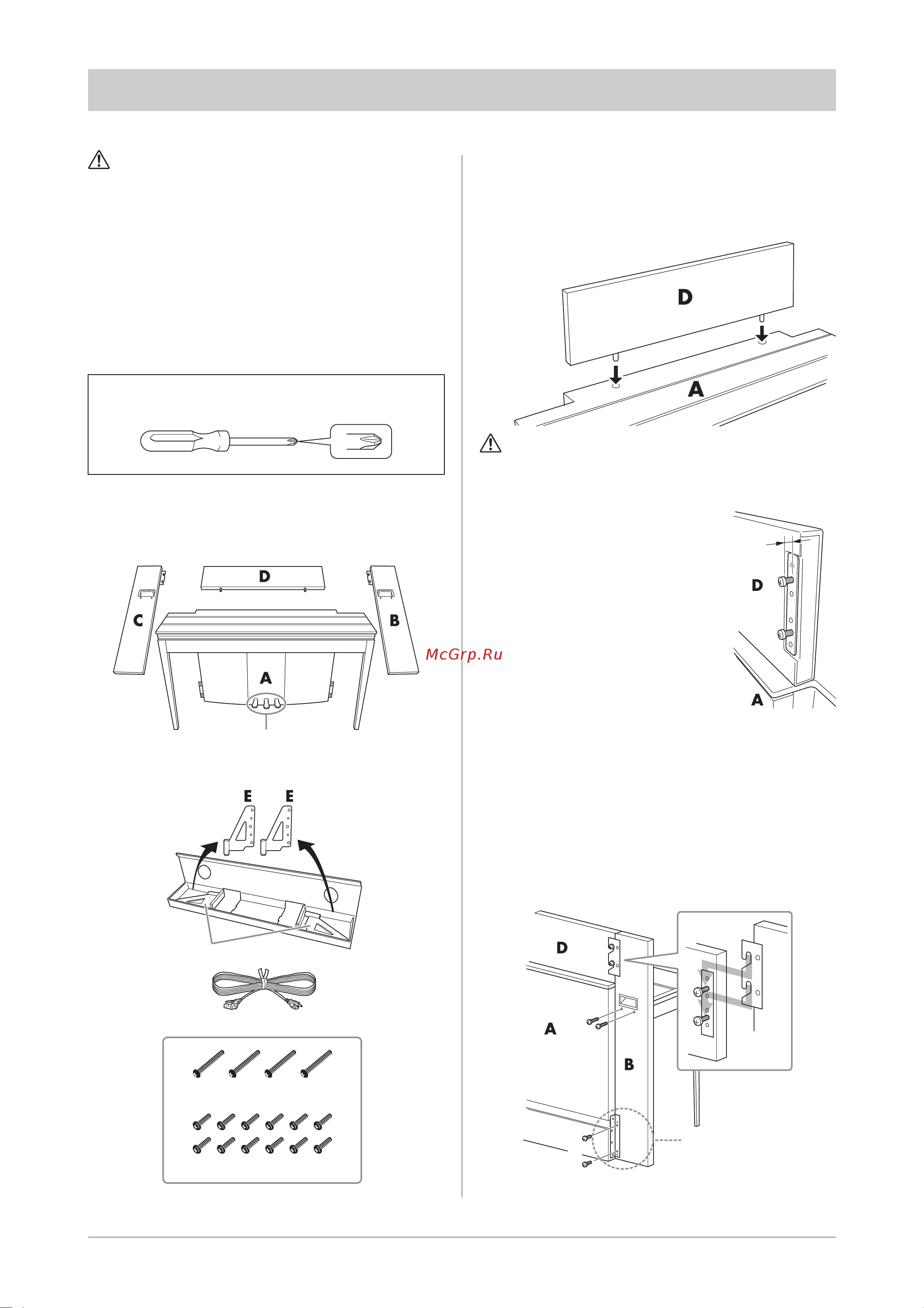

Извлеките из пакета комплектующие иубедитесь, что
они все вналичии. Детали B, C иD находятся
вотдельной коробке.
1. Вставьте детальD.
Поместите детальD так, чтобы отверстия были
обращены от деталиА. Затем вставьте выступы на
панели вотверстия вверхней части деталиА, как
показано на рисунке.
ВНИМАНИЕ
Когда деталь D вставлена в деталь A, не нажимайте на
деталь D. Это может повредить выступы детали D, что
вызовет ее падение или порчу.
2.
Установите деталиB иC
1 Пальцами вставьте два
коротких винта (6 х 14мм)
вкаждый край деталиD,
чтобы винты выходили из
поверхности примерно на
10мм. Убедитесь, что винты
установлены надежно
иневыпадут из отверстий.
2 Убедитесь, что винты,
которые вы затянули
пальцами на этапе 1, не
ослабли. Затем поместите
детальВ рукояткой назад иповесьте кронштейн
деталиВ на выступающие винты, как показано на
рисунке 2. При этом будьте аккуратны
инепоцарапайте кронштейном детальD.
3
Совместите отверстия, расположенные под рукояткой
на деталиВ, сотверстиями вдеталиА, затем затяните
два длинных винта (6 х 45мм), чтобы скрепить
деталиВ иА.
4 Слегка ввинтите два коротких винта (6 х 14мм)
вкронштейн внизу деталиА, чтобы прикрепить
детальВ кА.
5 Выполните теже действия для установки деталиС.
Cборка
Подготовьте крестовую (+) отвертку соответствующего
размера.
Входят в упаковочные фиксаторы.
Кабель питания
Упоры подставки для
клавиатуры (2)
Длинные винты 6 x 45 мм (4 шт.)
Короткие винты 6 x 14 мм (12 шт.)
При отгрузке с завода педали накрыты
виниловыми чехлами. Для полноценного
использования демпферной педали с обратной
связью (GP Responsive) снимите чехол.
10 mm
10 мм
2
3
4
Поместите кронштейн
сзади детали В.
