EUROSOUND DiGi2-700 [5/9] Задняя панель

7. Светодиодные индикаторы сигнала SIG

Этот индикатор свидетельствует о наличии сигналов в каналах A и B

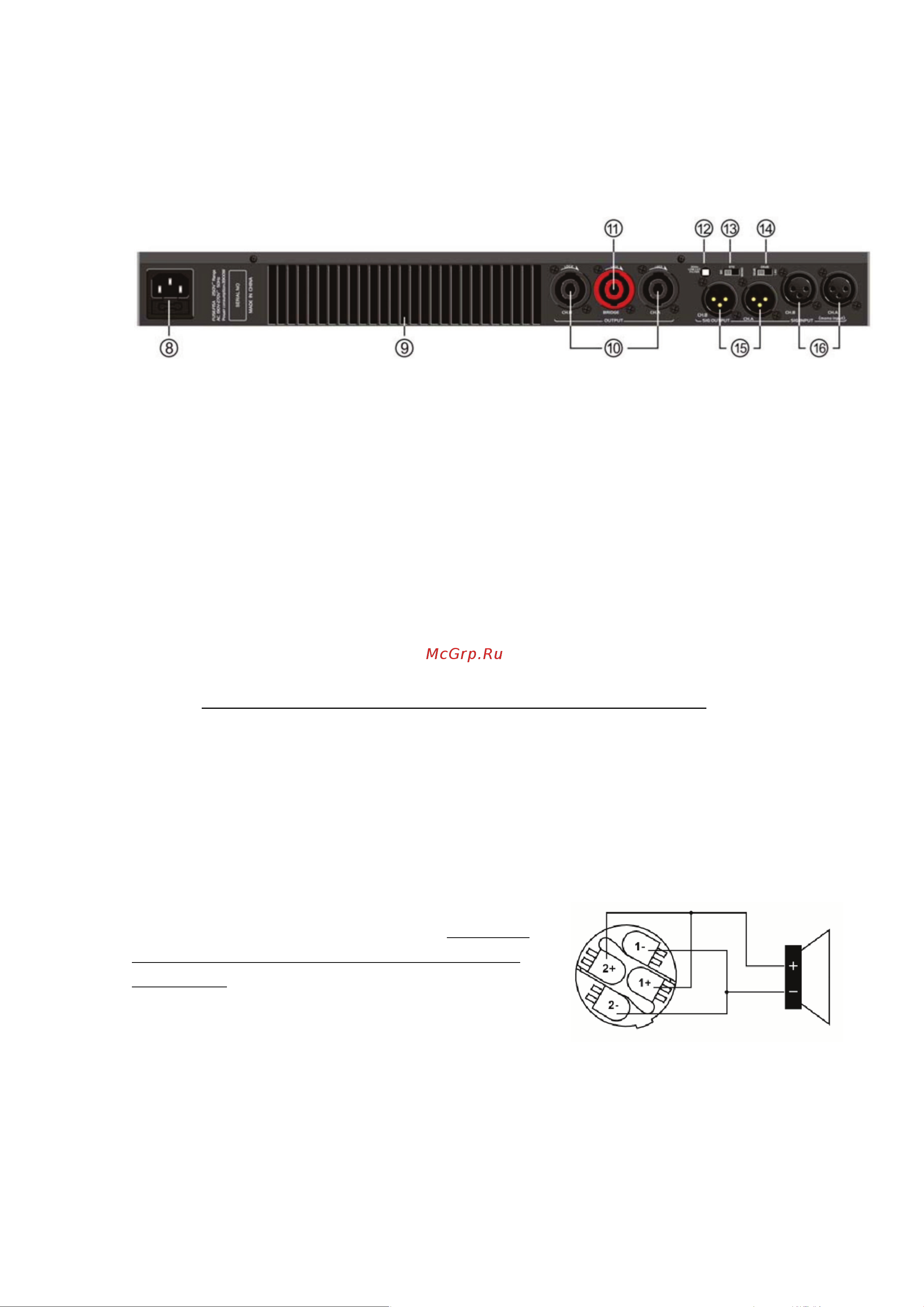

Задняя панель

8. Вход питания

Стандартный IEC разъем со встроенным держателем предохранителя для подключения

кабеля питания.

9. Вентиляционные отверстия

В процессе работы усилителя выделяется тепло, жизненно важные элементы усилителя

при этом охлаждаются вентиляторами. Очень важно, чтобы вентиляционные отверстия не

были перекрыты, это может привести к перегреву и выходу усилителя из строя .

10. Выходы СH-A и CH-B

Используйте разъемы Speakon для подсоединения акустических систем в стерео или моно

режиме. Сопротивление подключаемых АС должно быть не менее 4 Ом.

Схема соединений данных разъемов следующая:

(+) = PIN1+ /PIN2+

(-) = PIN1- /PIN2-

11. Выход BRIDGE

Воспользуйтесь разъемом Speakon для подключения

акустических систем в режиме «мост». Общее со-

противление подключаемых АС должно быть не

менее 8 Ом.

Схема соединений данных разъемов следующая:

(+) = PIN1+ /PIN2+

(-) = PIN1- /PIN2-

Схема подключения
