ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЁМЫ

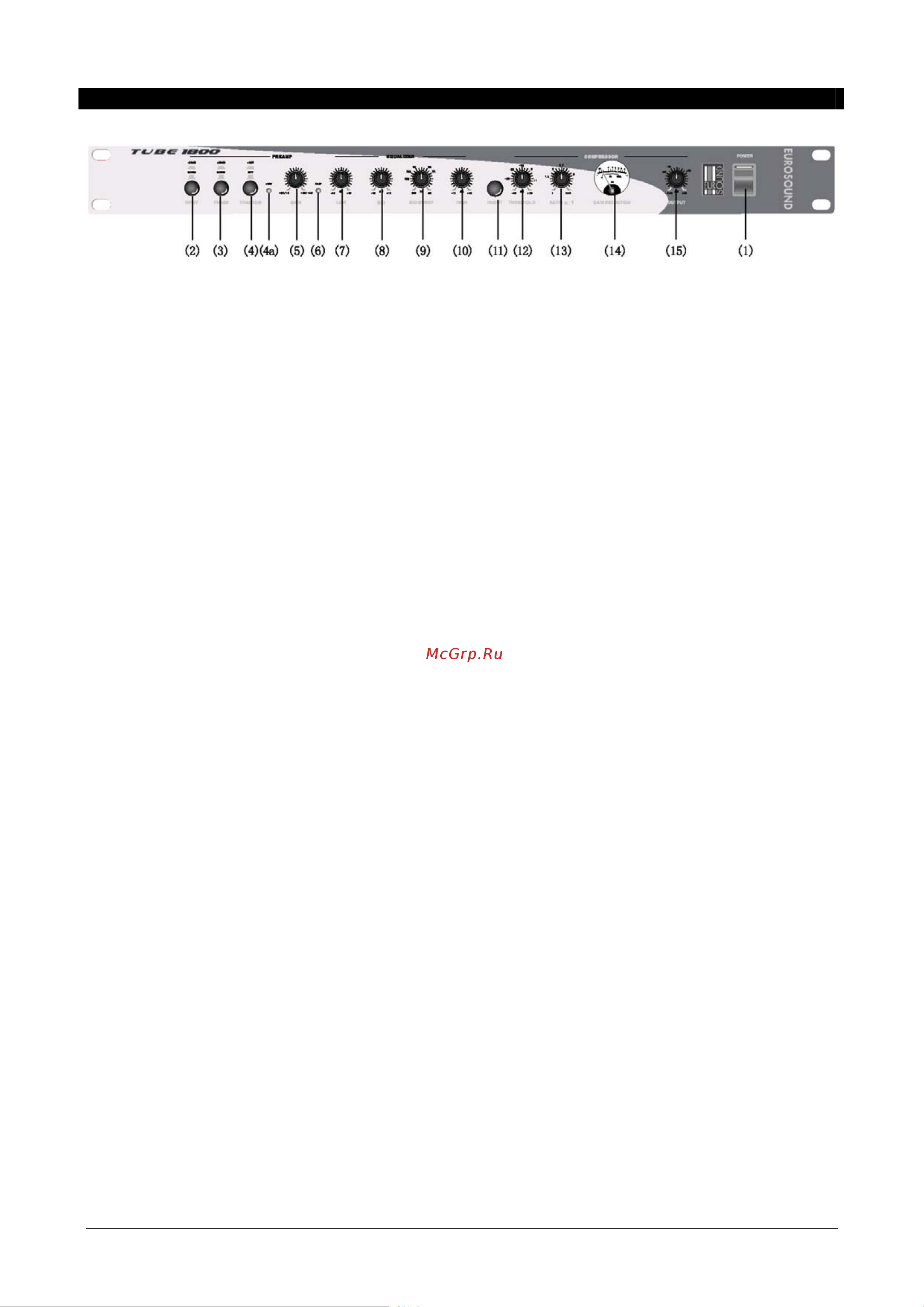

ЛИЦЕВАЯ ПАНЕЛЬ
(1) ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ
Используйте для включения и выключения питания.
Встроенный светодиодный индикатор загорается
при включении устройства. Прежде чем включать
питание, проверьте соответствие напряжения сети
питания, кабели и установите регуляторы уровня
подключённого к выходам устройства
оборудования на минимум.
(Примечание: TUBE 1800 не подаёт сигнал на
выход в течение приблизительно 16 секунд после
включения, так
как лампы должны прогреться. В
течение этого времени не изменяйте настройки
чувствительности, чтобы не повредить
колонки/слух, когда сигнал пойдёт).
(2) КНОПКА +30ДБ/NORM
Используется для установки диапазона настройки
регулятора чувствительности (5). Если кнопка
отжата, TUBE 1800 работает в нормальном режиме.
При нажатии кнопки устройству добавляется 30дБ
чувствительности. Нажмите при работе с
микрофоном, когда требуется
большая
чувствительность.
(3) КНОПКА PHASE REVERSE/NORM
Если кнопка отжата, на выход поступает
нормальный сигнал. При нажатии кнопки фаза
выходного сигнала меняется. При использовании
нескольких микрофонов, в зависимости от их
расположения, фазы сигнала могу изменяться. Если
звук «тонкий», или «не на месте», поменяйте фазу
сигнала.
(4) КНОПКА ФАНТОМНОГО ПИТАНИЯ +48В.
Включает фантомное питание +48В
для всех
микрофонов. Фантомное питание подаётся на
контакты 2 и 3 разъёма XLR (20). При включении
фантомного питания загорается индикатор
PHANTOM POWER LED (4a). Для отключения
фантомного питания отожмите кнопку.
(5) РЕГУЛЯТОР GAIN
Определяет уровень чувствительности
микрофонного предусилителя. Обеспечивает от 0
до +10дБ чувствительности.
(6) ИНДИКАТОР CLIP.
Индикатор загорается при угрозе срыва (клиппинга)
или искажения сигнала в цепях микрофонного
предусилителя. Отрегулируйте
чувствительность (5)
так, чтобы индикатор загорался время от времени.
(7) НЧ РЕГУЛЯТОР ЭКВАЛАЙЗЕРА
Регулирует уровень НЧ от 20Гц до 150Гц.
(8) СЧ РЕГУЛЯТОР ЭКВАЛАЙЗЕРА
Регулирует уровень СЧ в диапазоне, выбранном
регулятором MID SWEEP (9). Значение Q (или
ширина) фильтра равно 1.
(9) РЕГУЛЯТОР MID SWEEP
Выбирает частоту настройки для регулятора СЧ (8)
в диапазоне от 300Гц до 5кГц.
(10) ВЧ РЕГУЛЯТОР
ЭКВАЛАЙЗЕРА
Регулирует уровень ВЧ от 10кГц до 20кГц.
(11) КНОПКА IN/OUT
Кнопка для включения/выключения компрессора.
(12) РЕГУЛЯТОР THRESHOLD
Устанавливает уровень сигнала, при котором
включается компрессор.
(13) РЕГУЛЯТОР RATIO
Устанавливает отношение компрессии –
соответствие увеличения уровней выходного и
выходного сигналов. Таким образом, при
отношении 1:1 увеличение уровня входного
сигнала на 1дБ приводит к увеличению уровня
выходного
сигнала на 1дБ, при отношении 2:1 2дБ
на входе приводят к 1дБ на выходе, при отношении
8:1 усиление входного сигнала на 8дБ даёт 1дБ на
выходе.
(14) ИНДИКАТОР УРОВНЯ ВЫХОДНОГО
СИГНАЛА.
Уровень выходного сигнала TUBE 1800 можно
отслеживать с помощью аналогового индикатора.
Уровень 0дБ на индикаторе соответствует +12дБ на
выходе XLR и +6дБ на ¼” выходе.
Индикатор
также отображает уменьшение уровня сигнала при
включении лимитера.
(16) РЕГУЛЯТОР OUTPUT.
Служит для регулировки чувствительности
выходного сигнала. Если регулятор находится в
крайнем левом положении, сигнал на выходе TUBE
1800 отсутствует. Поворот по часовой стрелке
увеличивает чувствительность до максимум +10дБ.
Уровень выходной чувствительности добавляется к
установке регулятора входной чувствительности.
