ПОДКЛЮЧЕНИЕ

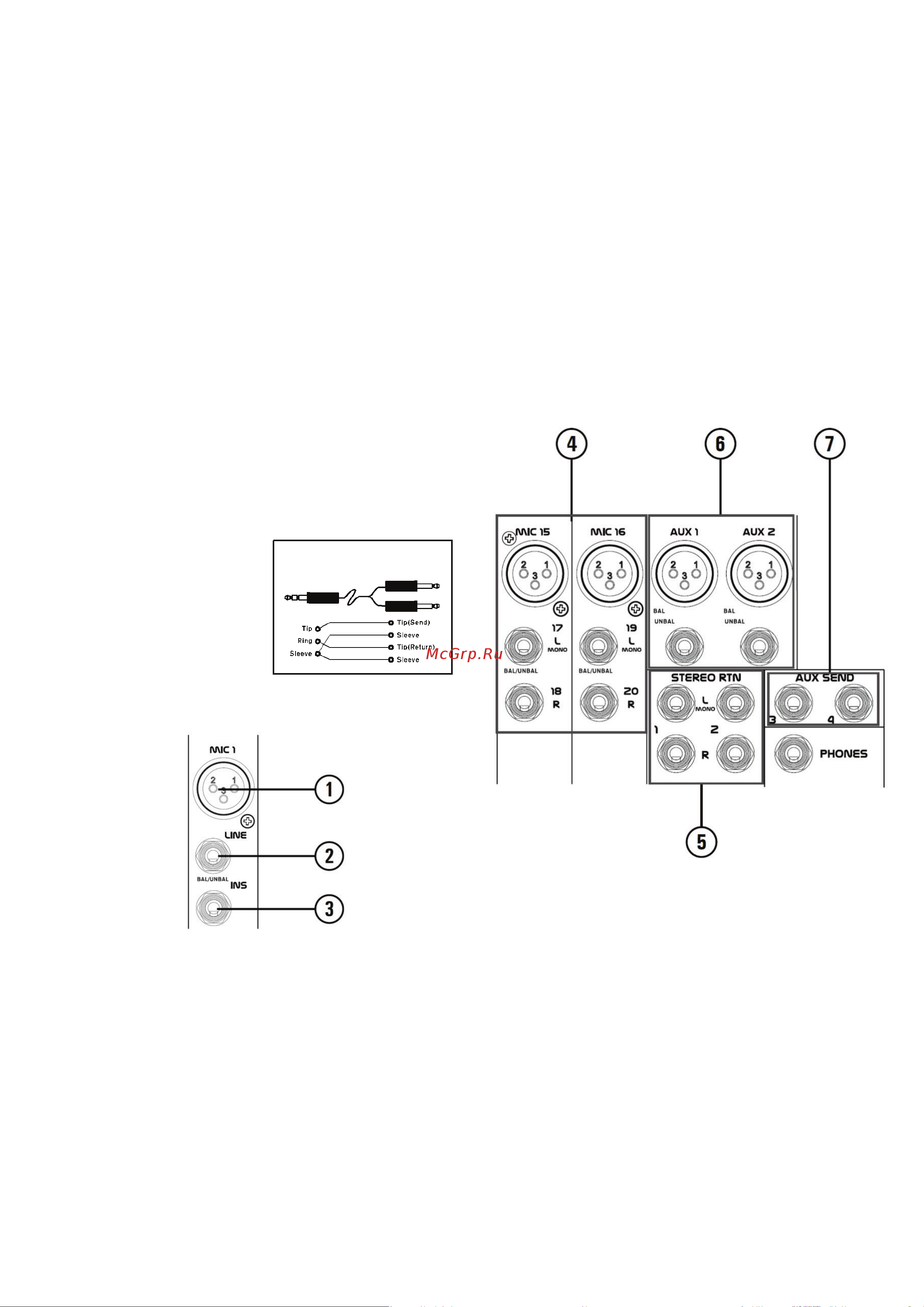

Панель подключения
1. Разъемы MIC
Эти гнезда предназначены для подключения кон-
денсаторных и динамических микрофонов со стан-
дартными балансными XLR разъемами.
Внимание. При использовании небалансного микро-
фона или другого устройства, убедитесь, что фантом-
ное питание отключено. Фантомное питание необхо-
димо только для конденсаторных микрофонов.
2. Разъемы LINE.
Эти балансные входы предназначены для подключе-
ния различных устройств или музыкальных инструмен-
тов с линейным уровнем сигнала.
3. Инсертные разъемы
Эти разъемы предназна-
чены для подключения
внешних устройств обра-
ботки в разрыв канала.
Для этого необходим спе-
циальный инсертный ка-
бель, схема которого изо-
бражена на рисунке.
4. Стереоканалы
Эти стереоканалы могут использоваться как для под-
ключения микрофона, так и для подключения стерео-
устройств. Если подключить сигнал только в разъем
L/Mono, то сигнал будет дублироваться и на канал R.
5. Стереовозвраты STEREO RTN
Эти входы используются для возврата аудиосигнала в
микшерный пульт с внешних процессоров эффектов.
При необходимости они могут быть использованы и
как дополнительные стереовходы. Чувствительность
этих входов изменяется регуляторами ST RTN на внеш-
ней панели микшерного пульта. При подключении
монофонического устройства к входам STEREO
RETURN, необходимо использовать только вход
L/Mono, при этом сигнал продублируется и на вход R.
6. Выходы AUX 1 и 2
Эти балансные XLR и небалансные 1/4” TS выходы
могут использоваться для подключения внешних про-
цессоров эффектов либо для подключения сцениче-
ских мониторов.
7. Выходы AUX SEND 3 и 4
Эти выходы аналогичны выходам AUX 1 и 2 за исклю-
чением того, что выполнены только на небалансных
разъемах 1/4”.
Инсертный шнур
