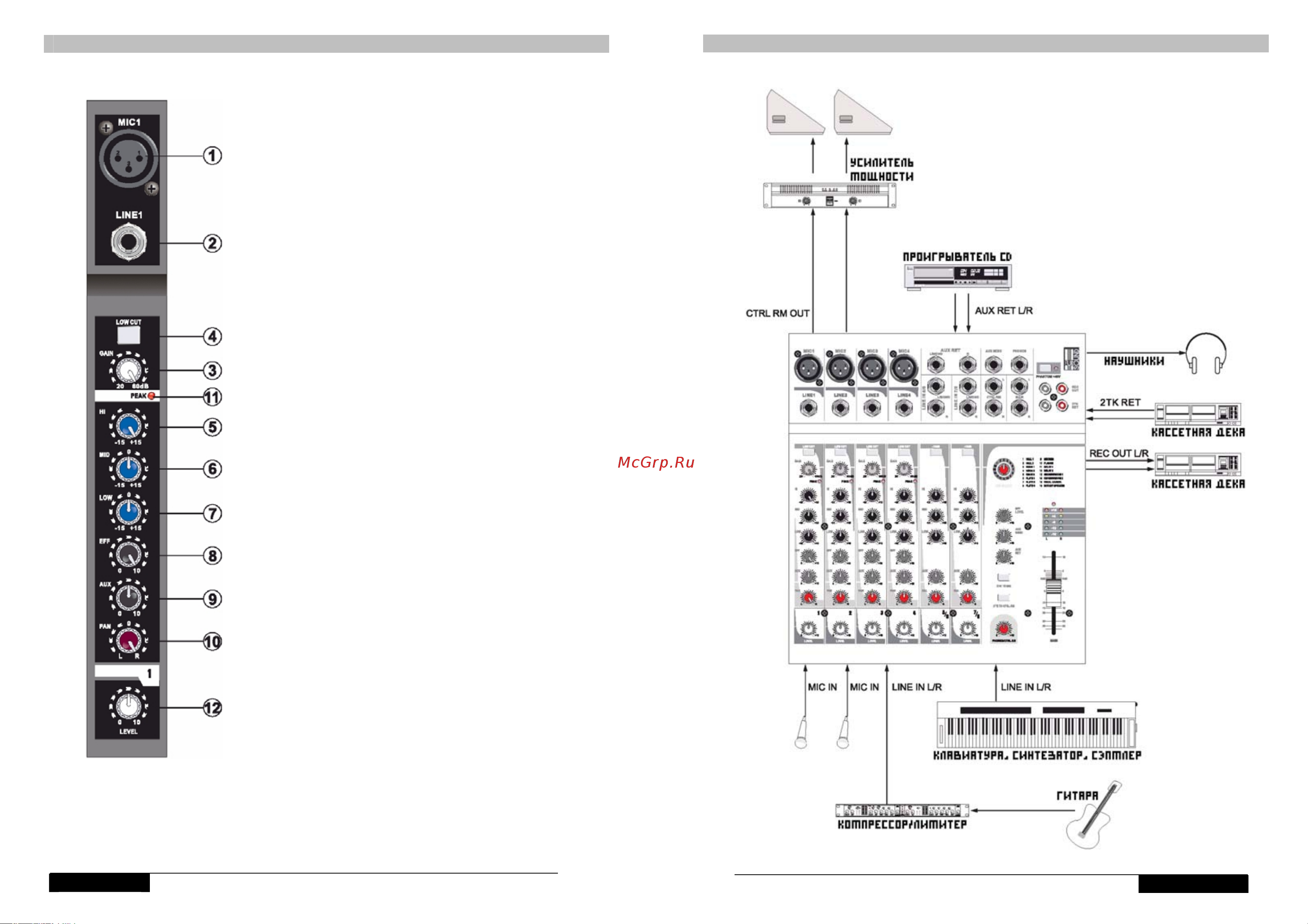

ПАНЕЛЬ УПРАВЛЕНИЯ
Секция MONO канала.
1.
MIC
XLR вход
для
симметричного MONO микрофона.
Диапазон
входного
уровня: -50~-20дБ. При
включении
переключателя фантомного
питания
на
этот
вход
подаётся +48В для
конденсаторных
микрофонов.
2.
LINE
Симметричный
линейный MONO вход. Джек ј”.
Диапазон
входного
уровня: -30~0дБ.
3.
GAIN
Используйте
регулятор
для
установки
оптимального
значения
уровня
входного
сигнала. Для
получения
наилучшего
отношения
сигнал/шум
и
расширения
динамического диапазона
установите
уровень
так,
чтобы
индикатор
пика
загорался
время
от
времени.
4.
LOW CUT
Нажмите
кнопку
для
включения
обрезного
НЧ
фильтра.
5.
HI
Используйте
регулятор
для
усиления
или
ослабления
высоких
частот. Диапазон
настроек 15дБ @15кГц.
6.
MID
Используйте
регулятор
для
усиления
или
ослабления
средних
частот. Диапазон
настроек 15дБ @2,5кГц.
7.
LOW
Используйте
регулятор
для
усиления
или
ослабления
низких
частот. Диапазон
настроек 15дБ @80Гц.
8.
EFF
Используйте
регулятор
для
определения
уровня
сигнала
каждого
канала, посылаемого на
встроенный
процессор
эффектов. Сигнал
берётся
после
фейдера
канала,
поэтому
зависит
от
его
положения. Используйте
регулятор, если
вы
применяете
процессор
эффектов
на
сигнале
данного
канала.
9.
AUX
Используйте
регулятор
для
определения
уровня
сигнала
каждого
канала, посылаемого на
шину AUX. Сигнал
берётся
до
фейдера
канала, поэтому
не
зависит
от
его
положения.
10.
PAN
Регулятор
определяет
положение
сигнала
канала
в
главном
стерео
миксе.
11.
PEAK
Индикатор
предупреждает о чрезмерном
уровне
сигнала
входного
канала. Уровень
замеряется
перед
фейдером
канала. Индикатор
загорается
приблизительно
за 3дБ
до
срыва
сигнала (клиппинга), предупреждая
тем
самым о
возможной
перегрузке.
12.
LEVEL
Используйте
регулятор
для
установки
уровня
сигнала,
подаваемого
со
входного
на
выходной
канал. Поверните
до
упора влево, если
канал
свободен.
