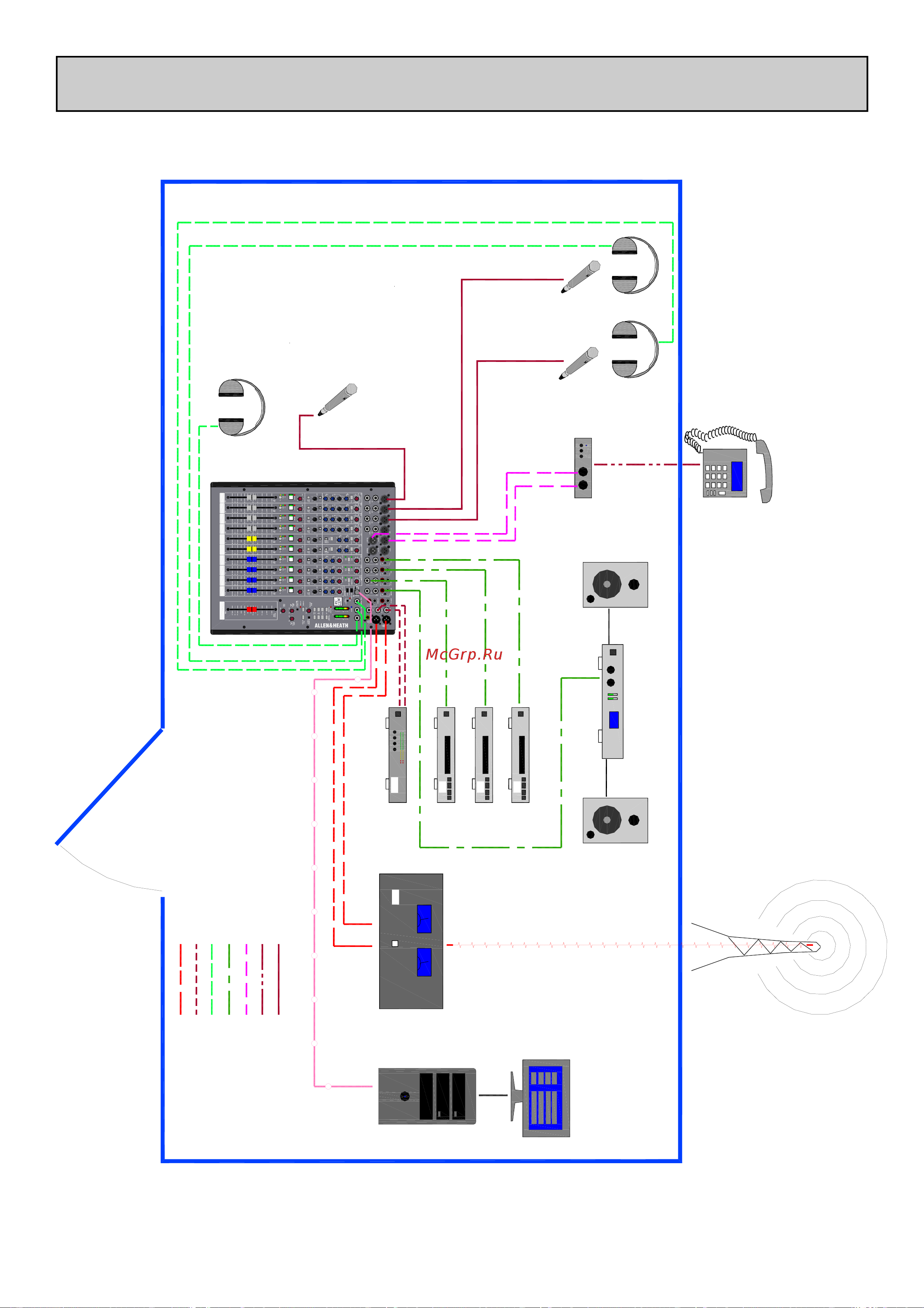

Allen & Heath 29
XB-14
1:
Amp
CD
Jingle
CD
TX 1
KEY
Microphone signals to mono inputs
Telephone line in (or exchange)
Line level to/from telephone module
Line level stereo signals
Headphone signals
Program mix for transmission
FADER UP = CUT SPKS .
:
Skype
Limit
PGM inserts to limiter
/
