Jet JWP-16 OS (708531M) [22/23] Stand assembly parts list
![Jet JWP-16 OS (708531T) [22/23] Stand assembly parts list](/views2/1007427/page22/bg16.png)
22

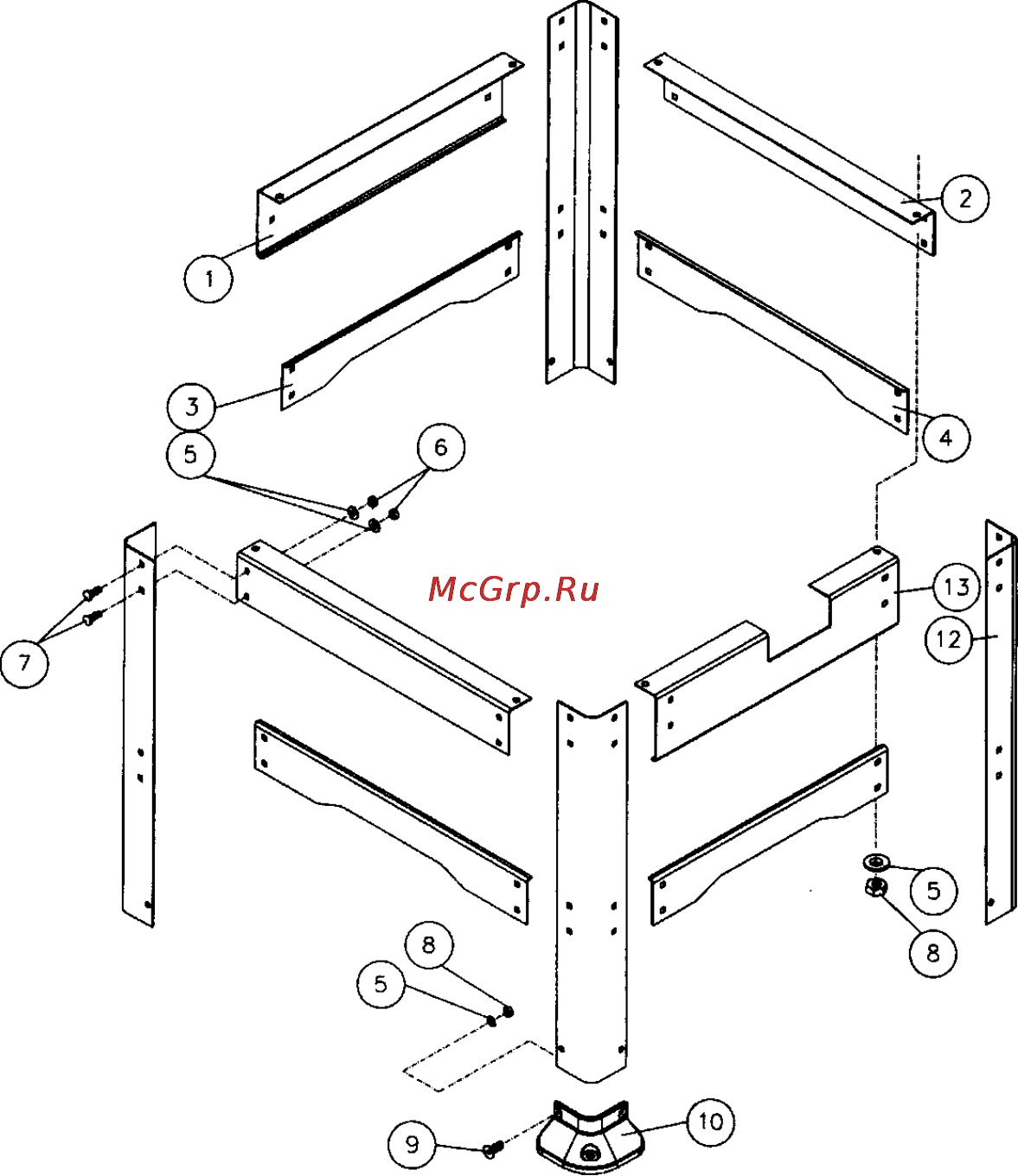

Stand Assembly
Stand Assembly Parts List
1
Index No. Part No. Description Size Quantity
2
JWP16OS-401 .......... Upper Side Brace (L) ................................................................................ 1
3
JWP16OS-402 ......... Upper Front Brace ..................................................................................... 2
4
JWP16OS-403 ......... Down Side Brace (R)................................................................................. 2
5
JWP16OS-404 ......... Down Front Brace ..................................................................................... 2
6
TS-1550061 ............ Flat Washer .......................................................... M8 ............................. 48
7
TS-0561021 ............ Hex Nut ................................................................. 5/16"-18 .................... 32
8
JWP16OS-407 ......... Carriage Bolt ......................................................... 5/16"-18* 14L ............ 32
9
TS-1540061 ............ Hex Nut ................................................................. M8 ............................. 12
10
TS-1515021 ............ Socket Head Flat Screw ....................................... M8x20L ....................... 8
12
JWP16OS-410 ......... Foot ............................................................................................................ 4
13
JWP160S-412 .......... Leg ............................................................................................................. 4
JWP160S-413 .......... Upper Side Brace (R) ................................................................................1
