9 MINIFBQ FBQ800 Руководство пользователя
Вы можете одновременно использовать оба выхода TS и
RCA OUTPUT. Используете ли Вы оба разъема L и R или нет,
зависит от типа входного сигнала, подключенного к FBQ800.
Если на вход FBQ800 поступает:
• стереосигнал, используйте оба разъема L и R OUTPUT.
Выходнойсигнал также является стереосигналом.
• моносигнал через разъем L INPUT, используйте
только L OUTPUT разъемы. Выходной сигнал также
является моносигналом.
• моносигнал через разъем R INPUT, используйте
только R OUTPUT разъемы. Выходной сигнал также
является моносигналом.
(15) СЕРИЙНЫЙ НОМЕР: Используйте этот серийный номер для
регистрации FBQ800.
Дальнейшая информация о форматах штекеров приведена
вгл.4.“Аудиосоединения”.

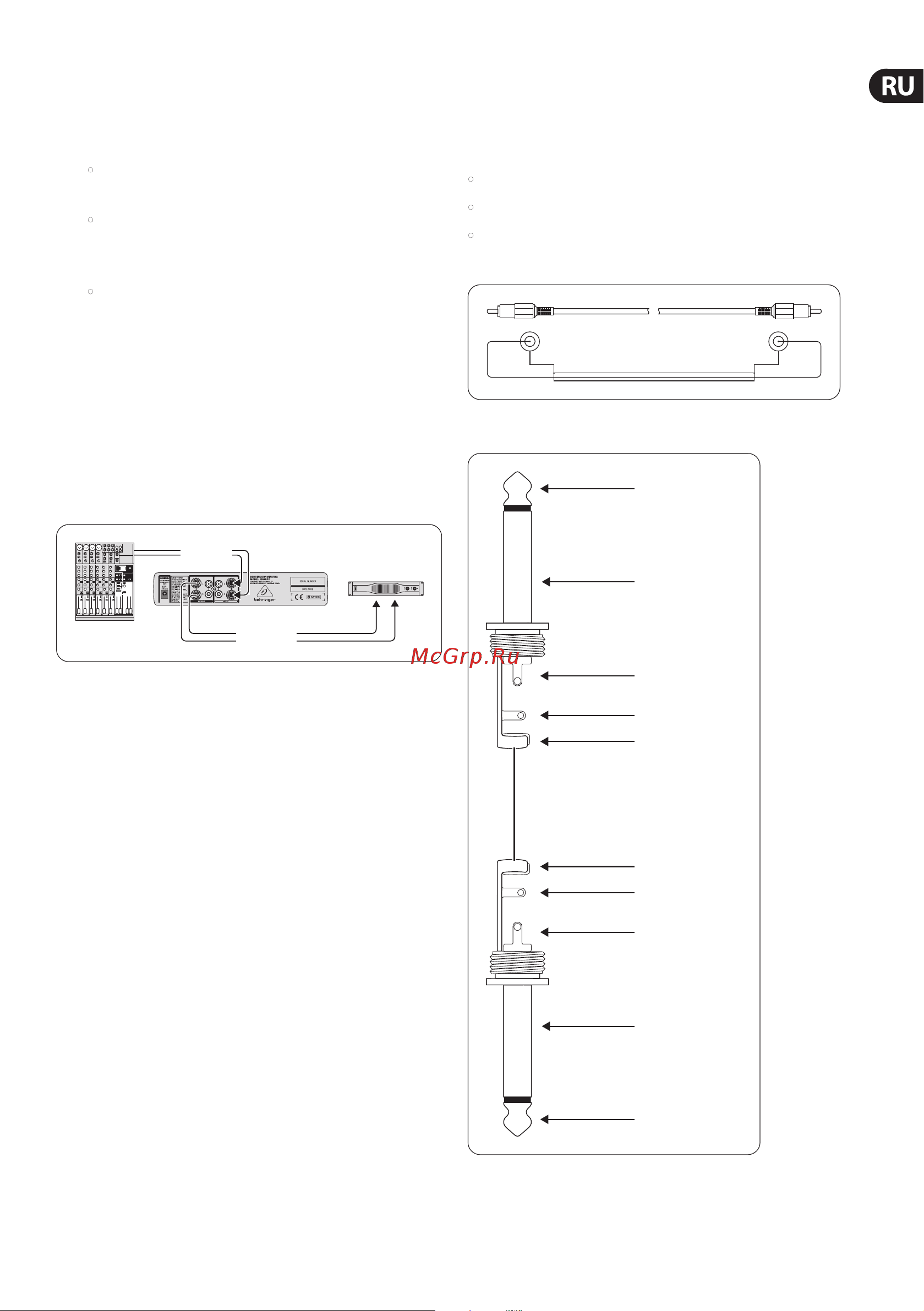

3. Пример Использования
Ниже приведен пример использования Вашего FBQ800:
XENYX 1204FX
EUROPOWER
EP2000
L & R Input
L & R Output
MINIFBQ FBQ800
Рис. 3.1: Пример использования FBQ800
Обращаем Ваше внимание на то, что на предыдущем рисунке
приведен только один из примеров использования FBQ800.
Вы также можете включать FBQ800 в канальные разрывы
микшерных пультов.
Использование FBQ800 с другими приборами серии MINI
FBQ800 принадлежит к серии MINI, состоящей из восьми
идеально сочетающихся друг с другом приборов,
представленных в гл. 6. “Другие Приборы Серии Mini”.
4. Аудиосоединения
Для подключения аудиоприборов к FBQ800 Вы можете
использовать соединительные кабели со следующими типами
штекеров:
• RCA, несимметр.
• 6,3 мм TS, несимметр.
• 6,3 мм TRS, симметр.
Ниже изображены соединительные кабели:
shield
sleevesleeve
tip tip
Рис. 4.1: Кабель с RCA-штекерами
strain relief clamp
strain relief clamp
sleeve
sleeve
tip
tip
sleeve
ground/shield
sleeve
ground/shield
tip
signal
tip
signal
Рис. 4.2: Кабель с несимметричными 6,3 мм-штекерами
