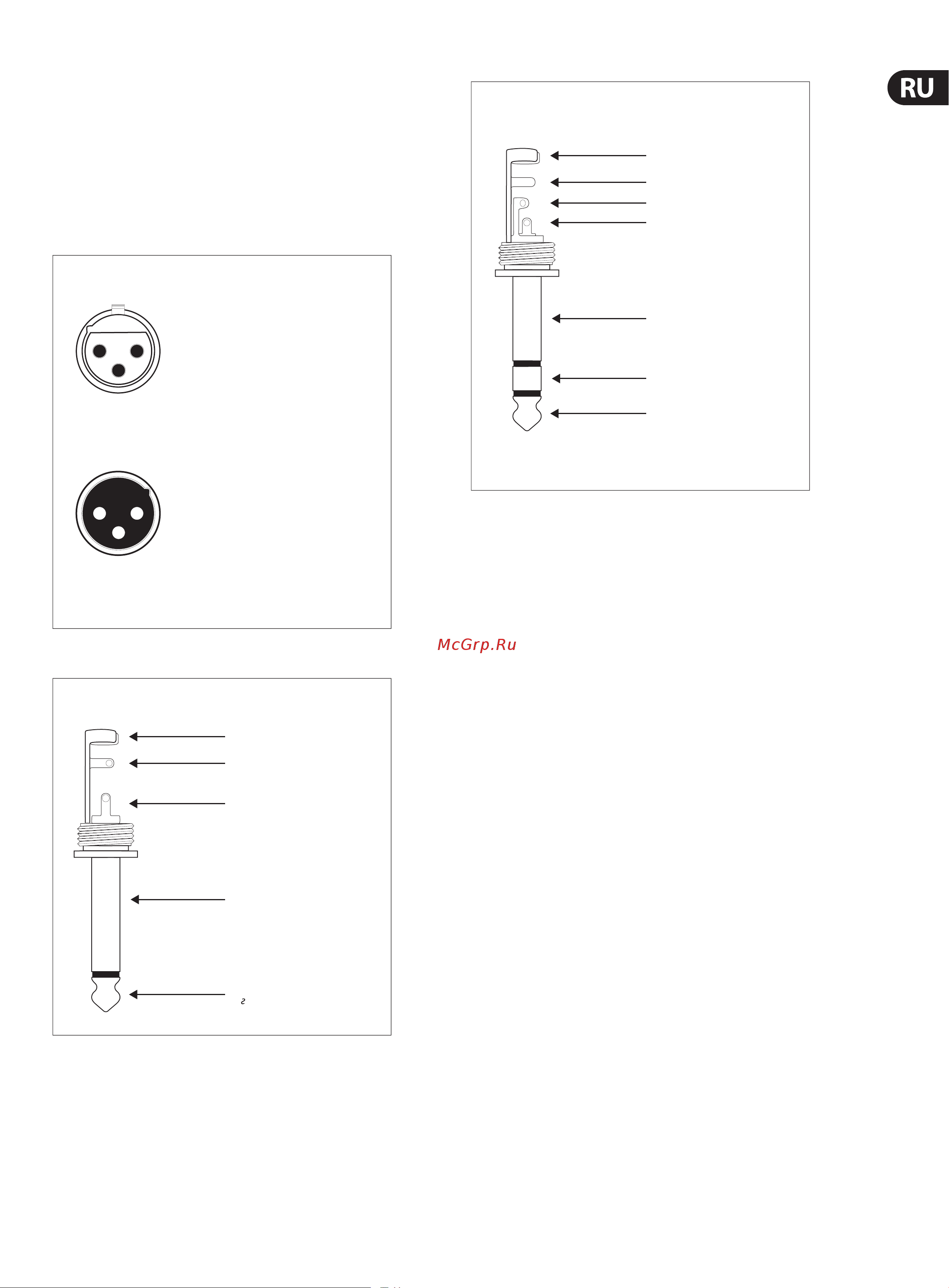

11 EUROPOWER EP2000/EP4000 Руководство пользователя
behringer.com
Аудиосоединения4.2
Для различных видов работы с усилителем Вам понадобятся различные
кабеля. На нижеприведенных рисунках изображены кабели, которые Вам
необходимо приобрести. Старайтесь всегда использовать только
высококачественные кабели.
Если Вы подводите к входу симметричный сигнал, используйте для
дальнейших соединений только симметричные кабели, поскольку даже
один несимметричный кабель сделает общий сигнал несимметричным.
выход
При несимметричном соеинии контакты 1 и 3 должны
быть перемкнуты.
1 = масса / экран
2 = горячий (+)
3 = холодный (-)
вход
12
3
1
2
3
Симметричное соединение через XLR-разъемы
Puc. 4.3: Разъемы XLR
компенсирующий
деформацию зажим
гильза
наконечник
гильза
масса/экран
Несиметриное соединение через ¼"
наконечник
сu нал
Puc. 4.4: 6,3-мм-моноштекер
компенсирующий
деформацию зажим
гильза
кольцо
наконечник
гильза
масса/экран
При соединеии симметричных и несимметричных цепей
кольцо и гильза стереоштекера должны быть перемкнуты.
Симметричное соединение
через 6,5-мм-разъем
кольцо
холодный (-)
наконечник
горячий (+)
Puc. 4.5: 6,3-мм-стереоштекер
