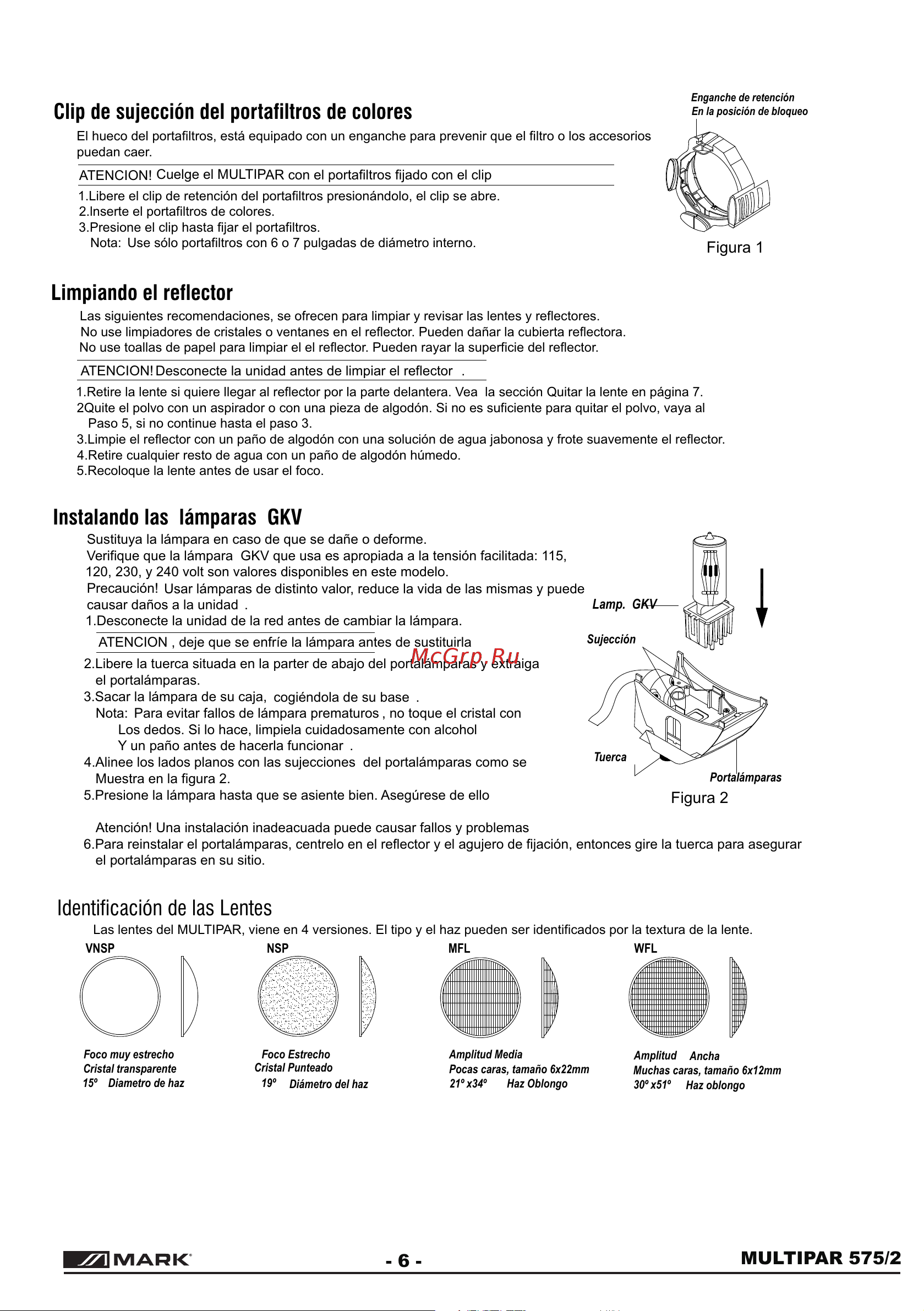

WORK MULTI ZOOM PAR 575 SILVER [8/12] Clip de sujección del portafiltros de colores
![WORK MULTI ZOOM PAR 575 SILVER [8/12] Clip de sujección del portafiltros de colores](/views2/2009469/page8/bg8.png)
Las lentes del MULTIPAR, viene en 4 versiones. El tipo y el haz pueden ser identificados por la textura de la lente.
2.Libere la tuerca situada en la parter de abajo del portalámparas y extraiga
el portalámparas.
3.Sacar la lámpara de su caja,
cogiéndola de su base .
Nota: Para evitar fallos de lámpara prematuros , no toque el cristal con
Los dedos. Si lo hace, limpiela cuidadosamente con alcohol
Y un paño antes de hacerla funcionar .
4.Alinee los lados planos con las sujecciones del portalámparas como se
Muestra en la figura 2.
5.Presione la lámpara hasta que se asiente bien. Asegúrese de ello
Atención! Una instalación inadeacuada puede causar fallos y problemas
6.Para reinstalar el portalámparas, centrelo en el reflector y el agujero de fijación, entonces gire la tuerca para asegurar
el portalámparas en su sitio.
ATENCION , deje que se enfríe la lámpara antes de sustituirla
Sustituya la lámpara en caso de que se dañe o deforme.
Verifique que la lámpara GKV que usa es apropiada a la tensión facilitada: 115,
120, 230, y 240 volt son valores disponibles en este modelo.
Precaución!
Usar lámparas de distinto valor, reduce la vida de las mismas y puede
causar daños a la unidad .
1.Desconecte la unidad de la red antes de cambiar la lámpara.
1.Libere el clip de retención del portafiltros presionándolo, el clip se abre.
2.lnserte el portafiltros de colores.
3.Presione el clip hasta fijar el portafiltros.
Nota: Use sólo portafiltros con 6 o 7 pulgadas de diámetro interno.
Limpiando el reflector
1.Retire la lente si quiere llegar al reflector por la parte delantera. Vea la sección Quitar la lente en página 7.
2 .Quite el polvo con un aspirador o con una pieza de algodón. Si no es suficiente para quitar el polvo, vaya al
Paso 5, si no continue hasta el paso 3.
3.Limpie el reflector con un paño de algodón con una solución de agua jabonosa y frote suavemente el reflector.
4.Retire cualquier resto de agua con un paño de algodón húmedo.
5.Recoloque la lente antes de usar el foco.
Las siguientes recomendaciones, se ofrecen para limpiar y revisar las lentes y reflectores.
No use limpiadores de cristales o ventanes en el reflector. Pueden dañar la cubierta reflectora.
No use toallas de papel para limpiar el el reflector. Pueden rayar la superficie del reflector.
ATENCION!
Desconecte la unidad antes de limpiar el reflector .
Figura 1
Clip de sujección del portafiltros de colores
ATENCION!
Cuelge el MULTIP
AR con el portafiltros fijado con el clip
El hueco del portafiltros, está equipado con un enganche para prevenir que el filtro o los accesorios
puedan caer.
Identificación de las Lentes
Enganche de retención
En la posición de bloqueo
Foco muy estrecho
Cristal transparente
15º
Diametro de haz
VNSP
Instalando las lámparas GKV
Portalámparas
Figura 2
Amplitud
Ancha
Muchas caras, tamaño 6x12mm
30º x51º
Haz oblongo
Amplitud Media
Pocas caras, tamaño 6x22mm
21º x34º Haz Oblongo
Foco Estrecho
Cristal Punteado
19º
Diámetro del haz
NSP
MFL WFL
Tuerca
Sujección
Lamp. GKV
MULTIPAR 575/2
- 6 -
