14

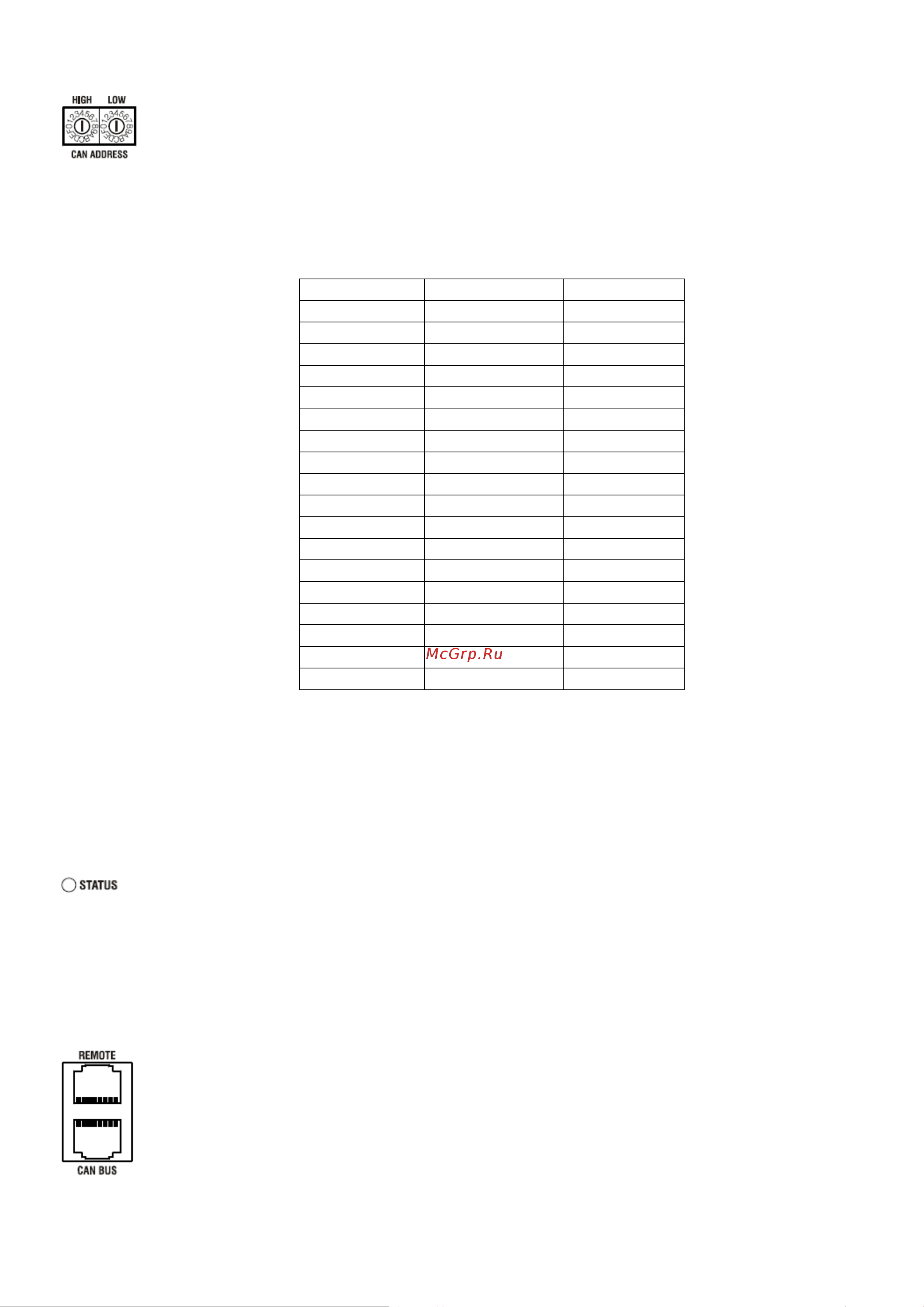

1 Установка адреса
RCM-810 оснащается двумя переключателями для установки сетевого адреса. В сетях CAN
доступны значения адреса от 01 до 250 (FA в шестнадцатеричном отображении). Адрес
выставляется в шестнадцатеричной системе. Переключатель LOW выставляет число нижнего
порядка, HIGH – верхнего порядка.
ВНИМАНИЕ:
Каждый адрес в системе может использоваться только один раз. Иначе возникнет сетевой конфликт.
HIGH
LOW
Адрес
0
0
автономный
0 1-F 0-15
1 0-F 16-31
2 0-F 32-47
3 0-F 48-63
4 0-F 64-79
5 0-F 80-95
6 0-F 96-111
7 0-F 112-127
8 0-F 128-143
9 0-F 144-159
A 0-F 160-175
B
0-F
176-191
C
0-F
192-207
D
0-F
208-223
E 0-F 224-239
F 0-A 240-250
F B-F резерв
Таблица 4.1. CAN-адреса
ВНИМАНИЕ:
Адрес 0 (00 в шест) отключает коммуникацию между RCM-810 и шиной. Модуль не отображается в
системе, даже если физически подключен к шине.
2 Индикатор STATUS
Индикатор STATUS используется для отслеживания взаимодействия по шине CAN. Индикатор
ритмично мигает каждые 3 секунды, когда адрес модуля выставлен в 00, что означает, что устройство
отключено от шины CAN. Индикатор мигает с интервалом в секунду, когда адрес выставлен в диапазоне от 01
до 250, но никакой коммуникации по шине CAN не осуществляется. Когда осуществляется передача данных
по шине, индикатор горит, по меньшей мере, 100 мс.
3 Разъем REMOTE CAN BUS
Модуль RCM-810 оснащен двумя разъемами RJ-45 для подключения шины CAN. Эти разъемы
соединены параллельно и служат как вход и выход для подключения в сеть. Коммутация в рэке
может быть осуществлена с помощью готовых кабелей RJ-45. В случае больших расстояний,
необходимо более подробно ознакомится с принципами работы шины CAN. С обоих концов
шина должна прерываться терминаторами (резистор номиналом 120 Ом).
