Шина CAN может работать с различной скоростью передачи данных. Скорость передачи обратно

пропорциональна длине шины. Для небольших сетей она может достигать 500 кбит/с. В случае больших

расстояний скорость уменьшается вплоть до минимальной - 10 кбит/с.

ВНИМАНИЕ:

Скорость передачи данных по шине CAN предварительно установлена в значение 10 кбит/с.

В таблице показано соотношение между скоростью передачи данных и длиной шины. В случае, если длина

шина превышает 1000 метров, необходимо использовать повторители сигнала.

Скорость

передачи, кбит/с

Длина шины, м

500 100

250 250

125 500

62,5 1000

2500

5000

Таблица 4,2. Скорость передачи данных и длина шины.

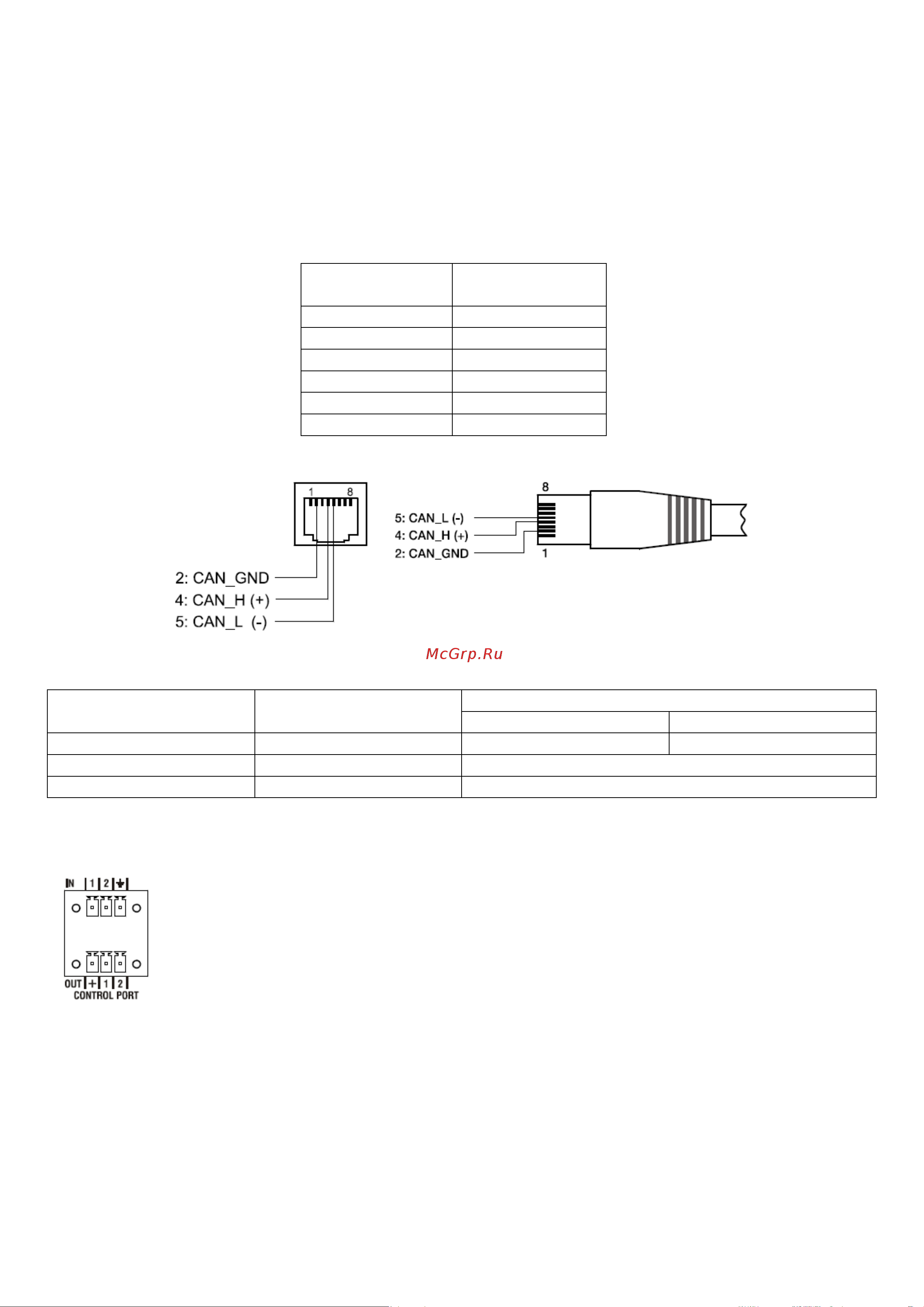

Рисунок 4,2. Назначение контактов на разъеме и гнезде CAN

Контакт Имя Цвет

Т568А Т568В

2 CAN-GND зеленый оранжевый

4 CAN_H (+) голубой

5 CAN_L (-) голубая полоска

4 Порт управляющих сигналов

Порт управляющих сигналов оснащен двумя входами управляющих сигналов, двумя выходами

управляющих сигналов и контактами +5В и земля. Входы управляющих сигналов настраиваются

в IRIS-Net. Их можно использовать, например, для переключения между режимами

включен/ожидание. Два контакта IN1 и IN2 внутренне соединены с нагрузочным резистором и

несут напряжение +5В (открытые). Входы управляющих сигналов активируются с помощью

внешних выключателей, кнопок или реле, используемых для замыкания с землей (контакт 3).

Два выхода управляющих сигналов OUT1 и OUT2 являются выходами с открытым коллектором, и обаладют

высоким сопротивлением в неактивном состоянии (выкл). В активном состоянии (вкл) выходы замкнуты на

землю. Выходы управляющих сигналов конфигурируются с помощью IRIS-Net и используются для

отображения внутренних состояний. С их помощью можно управлять внешними индикаторами или реле.

Контакт +5V выступает в роли источника напряжений для подключенных компонентов.

ВНИМАНИЕ:

Максимально возможный ток: 5 В, 200 мА.
