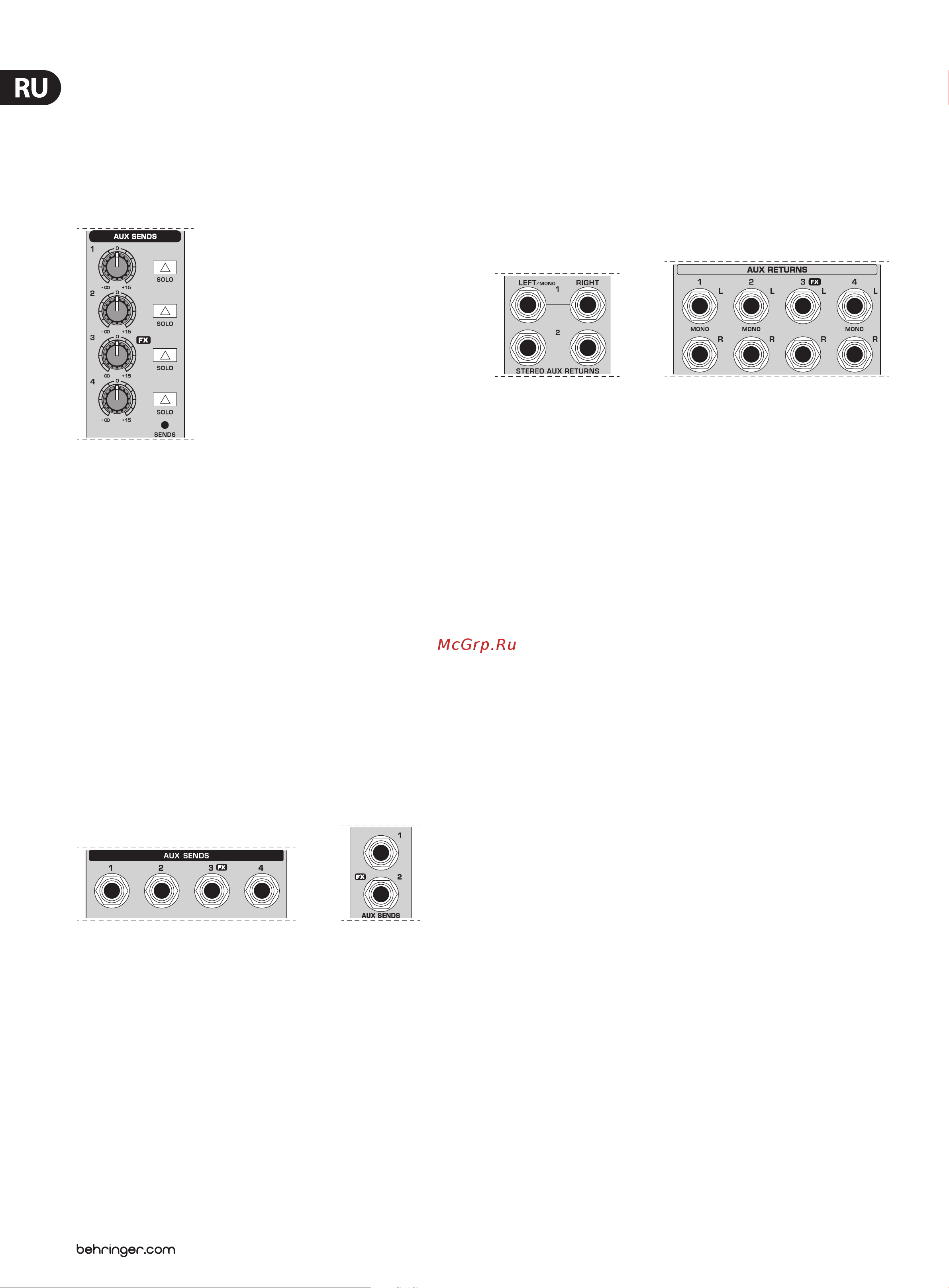

10 EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Руководство пользователя
AUX SEND 1, 2 и 4
Регулятор AUX SEND 1 контролирует уровень суммарного сигнала,
который Вы отобрали с отдельных каналов с помощью канальных
регуляторов AUX 1.
Соответственно регулятор AUX SEND 2 служит мастер-регулятором для
сборной шины Aux 2, а регулятор AUX SEND 4 - мастер-регулятором для
сборной шины AUX 4.
UB2442FX-PRO
Рис. 2.7: Регуляторы посыла AUX SEND основной секции
AUX SEND 3 (FX)
Регулятор FX устанавливает уровень сигнала, обра-батываемого
эф-фектами, то есть обеспечивает адаптацию к внешнему
(или внутреннему) процессору эффектов.
UB1622FX-PRO и UB1832FX-PRO: описанные функции выполняет регулятор
AUX SEND 2 (FX).
SOLO
С помощью кнопки SOLO Вы можете отдельно прослушивать аудиосигналы
посылов Aux через выходы PHONES/CTRL ROOM и контролировать их с
помощью индикаторов уровня.
◊ Если требуется прослушать только одной шины AUX, то никакая
другая кнопка SOLO не должена быть нажата, а переключатель
MODE должен находиться в поло-жении SOLO (отжат).
2.3.2 Разъёмы aux send
UB2442FX–PRO
UB1832FX–PRO
Рис. 2.8: Разъёмы Aux Send
Разъёмы AUX SEND
Кразъёмам AUX SEND подсоединяют входы усилителей мощности
мониторинговых систем или активных монито-ринговых системы.
Соответствующий канал Aux должен в этом случае быть установлен в
префейдерный режим.
◊ В модели UB2222FX-PRO Aux Send 1 неизменно подсоединён до
фейдера и обозначен как MON. Модель UB1832FX-PRO имеет
собствен-ный мониторный выход (гнездо MON OUT), см. также
главу 2.3.4.
Если отбор сигналов Aux Sends происходит в каналах за фейдером, то эти
каналы – как уже говорилось – приспособлены для подключения внешних
процессоров эффектов.
AUX SEND (FX)
Разъём AUX SEND (FX) несёт суммарный микс всех канальных посылов,
отбираемых с помощью регуляторов FX. Подсоедините к этому гнезду вход
процессора эффектов, с помощью которого Вы намерены обрабатывать
сум-марный сигнал шины FX. После добавления эффек-та обработан-ный
сигнал с выхода процессора эффектов может быть подан обратно в пульт
через разъёмы STEREO AUX RETURN.
2.3.3 Разъёмы stereo aux return
UB1832FX–PRO UB2442FX–PRO
Рис. 2.9: Разъёмы Aux Return
◊ У моделей UB2222FX-PRO, UB1832FX-PRO и UB1622FX-PRO разъёмы
STEREO AUX RETURN расположены на передней панели.
STEREO AUX RETURN
Разъёмы STEREO AUX RETURN 1 как правило служат для возврата из
процессора эффектов обработанного сигнала, созданого с помощью
постфейдерных посылов Aux. Подключите здесь выходной сигнал внешнего
процессора эффектов. Если используется только левый разъём, то Aux
Return автоматически переключается в режим моно.
◊ Вы может также использовать эти разъёмы в качестве
дополнительных линейных входов.
Все разъёмы Stereo Aux Returns включены симметрично, но, разумеется,
могут работать и с несимметричными штекерами. Если канал Aux
используется для мониторинга, то свободные разъёмы Stereo Aux Returns
могут приме-няться для других сигналов с линейным уровнем, например,
для клавишных.
◊ Поданный на разъёмы Stereo Aux Return сигнал может выводиться
через разъём Aux Send. Подробная информация находится в главе
2.3.5. STEREO AUX RETURN 1/2 (TO AUX SEND).
STEREO AUX RETURN FX
Разъёмы STEREO AUX RETURN FX предназначены для возврата
микшированного эффекта, созданного Вами в каналах с помощью
канальных посылов FX. Если Вы используете эти разъёмы в качестве
дополнительных входов, то Вы должны направлять сигнал эффекта в пульт
через другой канал. В этом случае у Вас появляется возможность изменять
частотную характеристику сигнала эффекта с помощью эквалайзера канала.
◊ При подобном применении регулятор FX со-ответствующего
канала должен быть повёрнут до конца влево, так как иначе
возникнет обратная связь!
◊ Вы хотите использовать для обработки внутренний процессор
эффектов, то гнёзда STEREO AUX RETURN FX должны быть свободны,
если только Вы не намерены снимать обра-ботанный сигнал через
FX OUT (только в моделях UB2222FX-PRO и UB2442FX-PRO).
