U-PHORIA UMC404/UMC204/UMC202/UMC22/UM2
15
14
(15)
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
RU
Краткое практическое руководство

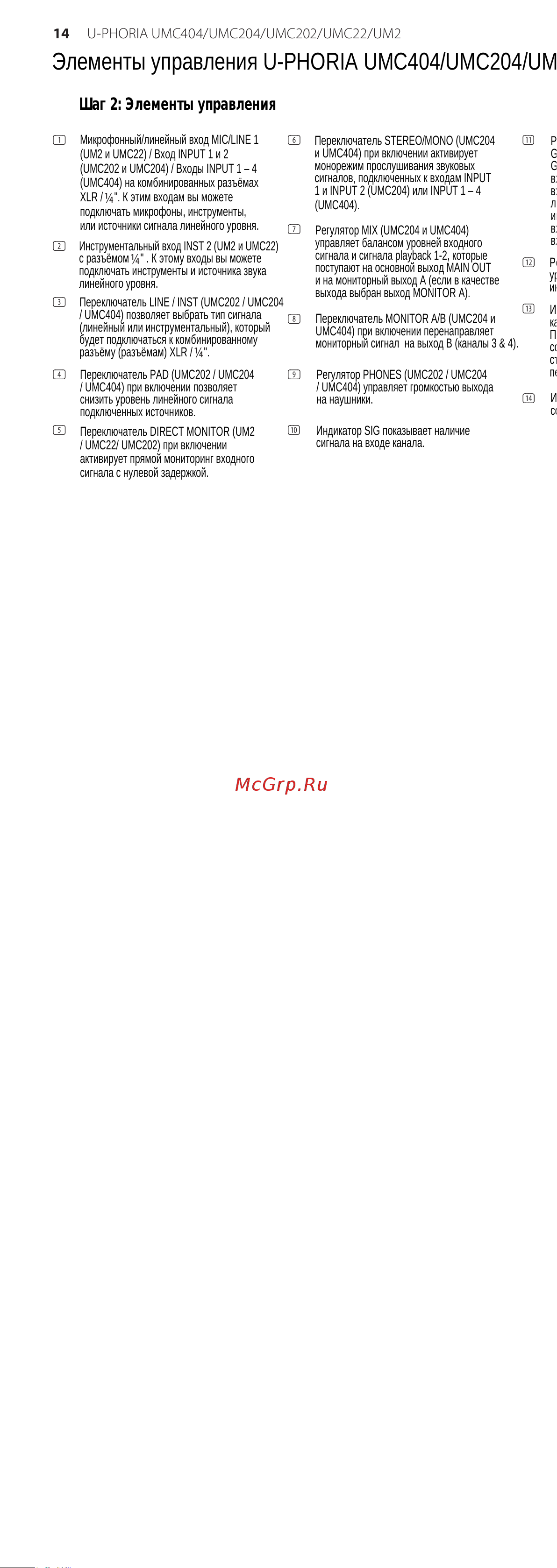

Шаг 2: Элементы управления
Микрофонный/линейный вход MIC/LINE 1
(UM2 и UMC22) / Вход INPUT 1 и 2
(UMC202 и UMC204) / Входы INPUT 1 – 4
(UMC404) на комбинированных разъёмах
подключать микрофоны, инструменты,
или источники сигнала линейного уровня.
XLR / ". К этим входам вы можете
¼
Инструментальный вход INST 2 (UM2 и UMC22)
подключать инструменты и источника звука
линейного уровня.
с разъёмом " . К этому входы вы можете
¼
Переключатель LINE / INST (UMC202 / UMC204
/ UMC404) позволяет выбрать тип сигнала
(линейный или инструментальный), который
будет подключаться к комбинированному
разъёму (разъёмам) XLR / ".
¼
Переключатель PAD (UMC202 / UMC204
/ UMC404) при включении позволяет
снизить уровень линейного сигнала
подключенных источников.
Переключатель DIRECT MONITOR (UM2
/ UMC22/ UMC202) при включении
активирует прямой мониторинг входного
сигнала с нулевой задержкой.
Переключатель STEREO/MONO (UMC204
и UMC404) при включении активирует
монорежим прослушивания звуковых
сигналов, подключенных к входам INPUT
1 и INPUT 2 (UMC204) или INPUT 1 – 4
(UMC404).
Регулятор MIX (UMC204 и UMC404)
управляет балансом уровней входного
сигнала и сигнала playback 1-2, которые
поступают на основной выход MAIN OUT
и на мониторный выход A (если в качестве
выхода выбран выход MONITOR A).
Переключатель MONITOR A/B (UMC204 и
UMC404) при включении перенаправляет
мониторный сигнал на выход B (каналы 3 & 4).
Регулятор PHONES (UMC202 / UMC204
/ UMC404) управляет громкостью выхода
на наушники.
Индикатор SIG показывает наличие
сигнала на входе канала.
Регуляторы MIC/LINE GAIN 1 (UM2) /
GAIN 1 и 2 (UMC22 / UMC202 /UMC204)
GAIN 1 – 4 (UMC404) управляют уровнем
входного сигнала на микрофонно-линейном
входе MIC/LINE 1 (UM2), микрофонно-
линейном входе MIC/LINE 1 и
инструментальном входе INST 2 (UMC22),
входах INPUT 1 и 2 (UMC202 и UMC204), или
входах INPUT 1 – 4 (UMC404).
Регулятор INST GAIN 2 (UM2) управляет
уровнем входного сигнала на
инструментальном входе INST 2.
Индикатор CLIP сообщает, что на вход
канала поступает слишком громкий сигнал.
Поворачивайте регулятор GAIN
соответствующего канала против часовой
стрелки до тех пор, пока индикатор CLIP
перестанет загораться.
Индикаторы MIDI IN/OUT (UMC204 и UMC404)
сообщают о наличии MIDI сигнала.
Регуляторы OUTPUT (UM2 / UMC22 /
UMC202) / MAIN OUT (UMC204 и UMC404)
управляют уровнем на выходах 1(L) и
2(R) OUTPUTS (UM2 / UMC22 / UMC202)
или выходах L и R MAIN OUT (UMC204 и
UMC404).
Индикатор POWER - этот индикатор
показывает, что устройство включено.
Индикатор +48 V показывает, что включено
фантомное питание +48 В.
Выход на наушники. Подключите наушники
для прослушивания или сведения.
Разъём USB тип B. С помощью этого
разъёма вы можете подключить звуковой
интерфейс к компьютеру.
Включатель +48 V ON/OFF включает подачу
фантомного питания +48 В (необходимо для
работы профессиональных конденсаторных
микрофонов).
Выходы OUTPUTS 1(L) и 2(R) (UM2 / UMC22
/ UMC202) / L & R MAIN OUT (UMC204 и UMC404)
подключите к активным студийным мониторам
для воспроизведения и сведения.
Вход питания DC IN (UMC404) служит для
подключения кабеля от блока питания.
Разъёмы MIDI IN/OUT (UMC204 и UMC404)
предназначены для подключения
интерфейса к внешним MIDI контроллерам
и модулям.
Выходы PLAYBACK OUTPUTS A 1 и 2 /
B 3 и 4(UMC204) / PLAYBACK OUTPUTS
A 1/L и 2/R / B 3/L и 4/R (UMC404)
подключаются к внешним звуковым
системам для создания дополнительных
систем мониторинга.
Разъёмы INSERTS 1 и 2 (UMC204) / 1 – 4
(UMC404) предназначены для подключения
к внешним устройствам обработки сигнала.
Элементы управления U-PHORIA UMC404/UMC204/UMC202/UMC22/UM2
