12 EURORACK UB1204FX-PRO/UB1204-PRO Руководство пользователя
4.2.1 Аудиосоединения
При работе со входами и выходами 2-Track используйте стандартные кабели
со штекерами типа „тюльпан“. Разумеется, к симметричным входам/
выходам могут подключаться также и приборы с несимметричными
схемами. Пользуйтесь или монофоническими штекерами,
или соедините кольцо стереоштекера со штырьком (или контакт 1 с
контактом 3 у штекеров XLR).
Внимание! Ни в коем случае не применяйте несимметричные соединения
XLR (контакты 1 и 3 соединены) на входных разъемах микрофона (MIC),
если Вы намерены работать с фантомным питанием.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3

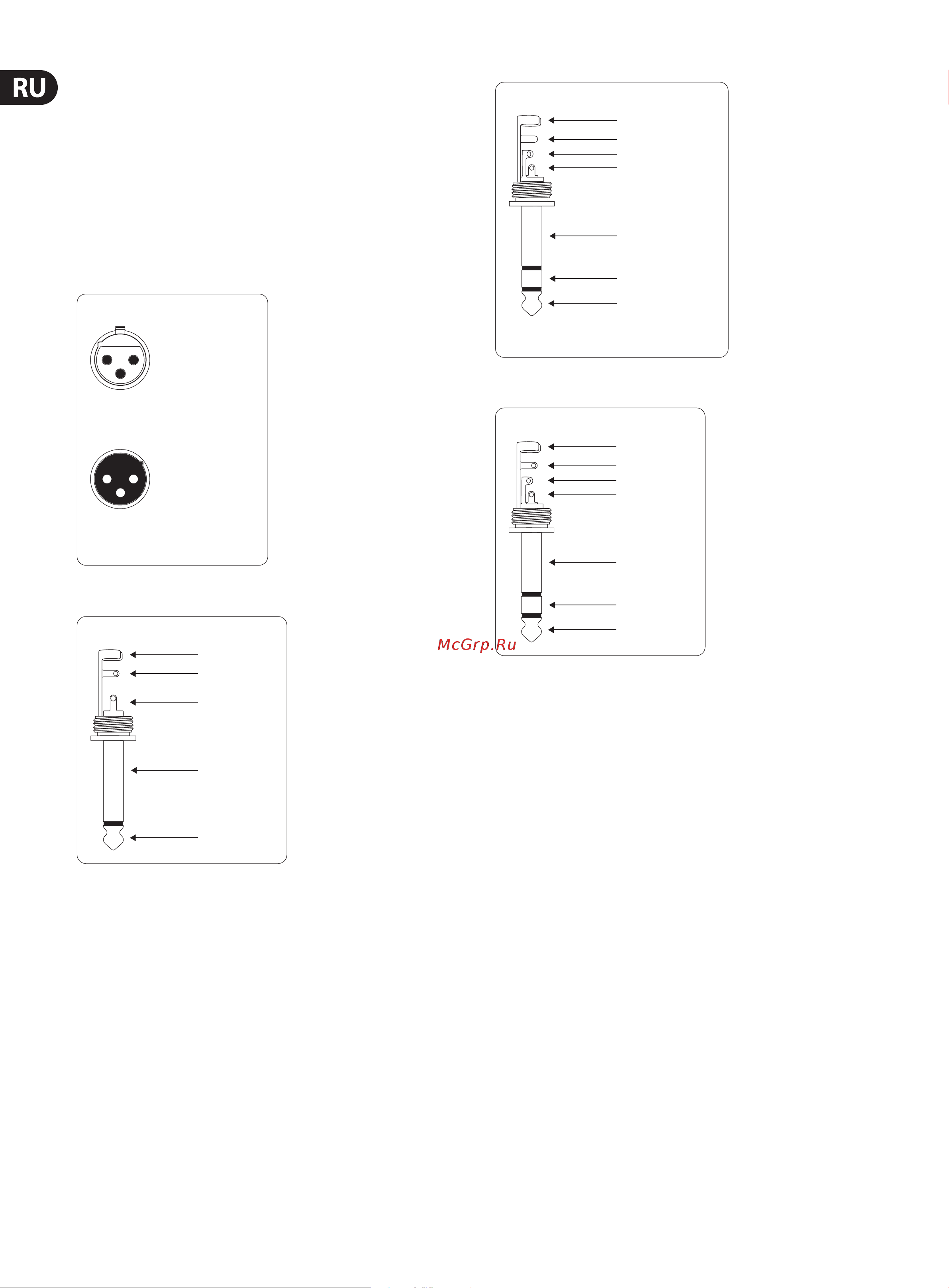

Balanced use with XLR connectors
Рис. 4.2: Соединения XLR
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 4.3: Монофонический штекер 6,3 мм
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 4.4: Стереоштекер 6,3 мм
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Рис. 4.5: Стереоштекер наушников
