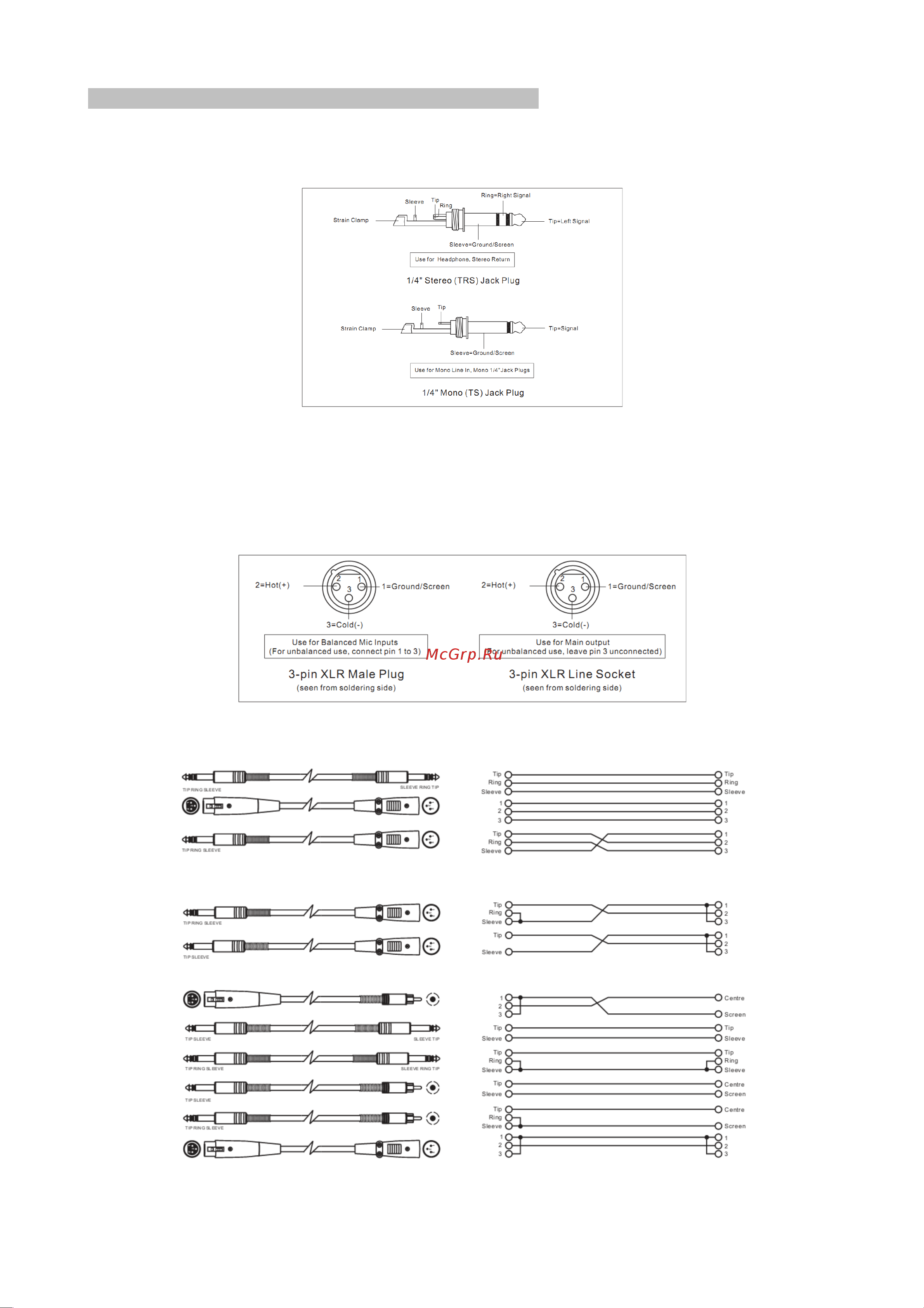

6. Распайка коммутационных кабелей и разъёмов
Вы можете коммутировать источники аудио сигнала с не балансными разъемами к балансным входам и
выходам. Обратите внимание на приведённые ниже схемы.
• Для разъёмов 1/4'' Джек
Tip — Наконечник, Ring – Кольцо, Sleeve — Корпус
Входные/выходные разъёмы Джек TRS: Tip — (+ сигнала), Ring — (- сигнала), Sleeve – (Экран/Земля)
Входные/выходные разъёмы Джек TS: Tip — (+ сигнала), Sleeve – (Экран/Земля)
Разъём для подключения наушников: Tip — (левый канал), Ring — (правый канал), Sleeve – (Экран/Земля)
• Для разъёмов XLR
Входные выходные разъёмы XLR: 1 — (Экран/Земля), 2 - (+ сигнала), 3 - (- сигнала)
БАЛАСНЫЕ КАБЕЛИ
НЕБАЛАНСНЫЕ КАБЕЛИ
11
