12 EURODESK SX2442FX/SX3242FX Руководство пользователя
Секция эффектов2.10

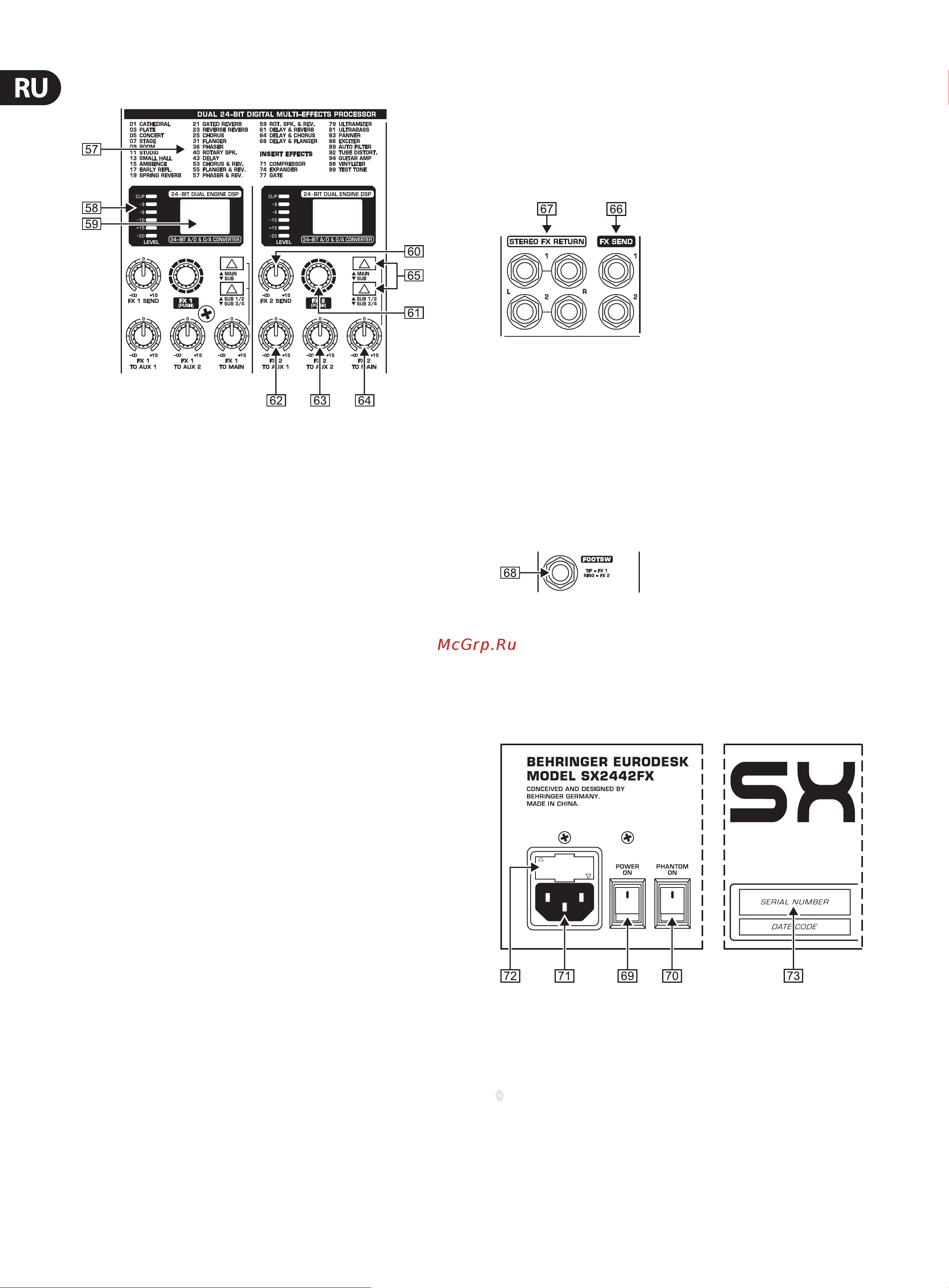

Цифровой модуль эффектовРис. 2.25:
Здесь приведен обзор всех пресетов мультипроцессора эффектов [57]
(см. также главу 3 “Цифровой процессор эффектов”).
Это светодиодный индикатор уровня FX LED, который показывает [58]
входной сигнал процессора эффектов. Учтите, что светодиодный
индикатор Clip загорается только при пиковом уровне. Если он
горит постоянно, то процессор перегружен, что ведет к
неприятным искажениям.
Дисплеи [59] Eect постоянно показывают, какие выбраны пресеты.
Это регулятор Master [60] FX 1 (или 2) SEND, который настраивает громкость
всех сигналов FX Send на соответствующих разъемах FX Send
(см. (66)) и входах внутреннего процессора эффектов. Они регулируют
суммарные сигналы входных каналов всех FX 1 и FX 2. Если ни один из
регуляторов FX SEND не включен, то процессор эффектов не получает
входной сигнал.
Вращением регулятора [61] FX 1 (или FX 2) Вы выбираете пресет эффекта.
Короткое нажатие на регулятор (PUSH) подтверждает выбор и
активирует выбранный эффект.
Регулятором [62] FX 1 (или 2) TO AUX 1 можно к мониторному сигналу
AUX 1 подмешивать сигнал эффекта встроенного процессора эффектов
(FX 1 или FX 2). Для этого процессор эффектов должен, конечно,
сначала получить сигнал, то есть регуляторы FX в линейках каналов и
соответствующие регуляторы FX SEND должны быть открыты и подняты
фейдеры каналов.
Это регулятор [63] FX 1 (или 2) TO AUX 2, который позволяет к мониторному
сигналу AUX 2 подмешивать сигнал эффекта встроенного процессора
эффектов. Для него действуют те же условия, что и для (62).
Регулятор [64] FX 1 (или 2) TO MAIN направляет сигнал эффекта на Main
Mix или на подгруппы 1 и 2 (или 3 и 4). Это зависит от установки
находящегося сверху переключателя (см. (65)). Если регулятор
установлен влево до упора, то сигнал эффекта не слышен. Здесь также
регуляторы FX в линейках каналов и соответствующие регуляторы
FX SEND должны быть открыты и подняты фейдеры каналов.
Эти переключателем можно направлять сигнал эффекта на Main Mix [65]
или на подгруппы 1 -2 или 3 – 4. Если выключатель MAIN/SUB не нажат,
то сигнал эффекта подмешивается на Main Mix. Находящийся под ним
выключатель SUB 1/2 / SUB 3/4 в этом случае не действует. Если верхний
выключатель нажат (SUB), то нижним выключателем задается подача
сигнала эффекта на подгруппы 1 и 2 (SUB 1/2) или 3 и 4 (SUB 3/4).
Разъемы FX Send и ReturnРис. 2.26:
На выходы [66] FX SEND 1 и 2 дополнительно подаются сигналы Master
FX Send для их передачи, например, на входы внешнего процессора
эффектов. Здесь речь идет о “чистом” сигнале. Здесь не подаются
“сигналы с эффектами” внутреннего процессора эффектов!
Через стереовходы [67] FX RETURN 1 и 2 можно возвращать сигналы с
эффектами от внешних процессоров эффектов. Они подаются на
Main Mix.
К разъему [68] FOOTSW(ITCH) можно подключить обычный двойной
педальный выключатель, который отдельно активирует и деактивирует
FX 1 и FX 2. Через наконечник штекера идет управление FX 1,
через кольцо - FX 2.
Задняя панель2.11
Задняя панель EURODESKРис. 2.27:
Выключатель [69] POWER включает пульт. При подключении к электросети
выключатель POWER должен находиться в положении “Выкл”.
Пожалуйста, учтите: выключатель POWER при отключении не ◊
отсоединяет полностью прибор от электросети. Для отключения
пульта от сети выньте вилку сетевого провода из розетки.
Убедитесь при установке пульта, что сетевая вилка и приборный
штекер находятся в безупречном состоянии. Если прибор не
используется длительное время, то выньте кабель из розетки.
