Руководство пользователя

Прежде чем приступить к работе, ознакомьтесь с документами “ПРАВИЛА БЕЗОПАСНОСТИ” и “ВАЖНЫЕ ЗАМЕЧАНИЯ” (прилагаются отдельно).

В них содержится важная информация по работе с прибором.

Для того чтобы работа с прибором была долгой и плодотворной, прочтите данное Руководство целиком. Сохраните его для дальнейшего

использования в качестве справочника по работе с прибором.

Входящая в комплект поставки батарея предназначена исключительно для демонстрации работоспособности прибора и не обеспечивает

паспортной длительности автономной работы.

Основные возможности

Эффект дисторшна, способный заменить целый стэк гитарных усилителей.

Широкий диапазон перегруженного звука, от классического рока до современного хай-гейна.

Для усиления выразительности меняйте динамику игры и громкость самой гитары.

Гнездо адаптера питания

Служит для подключения сетевого адаптера (серия PSA; опционально). Адаптер позволяет

исполнителю играть, не задумываясь об оставшемся заряде батареи.

* Используйте только адаптер указанного типа (серия PSA) и подключайте его к розетке

с нужным напряжением. Адаптеры других моделей могут повредить прибор.

* При коммутации сетевого адаптера с розеткой прибор

подключается к сети автоматически.

* Даже при питании от сети рекомендуется установить батарею.

В этом случае при обрыве кабеля питания или выпадании

штекера питания из гнезда работа прибора будет продолжена в

обычном режиме.

Индикатор CHECK

Индикатор сигнализирует о включении/отключении эффекта, а также позволяет

проверить заряд батареи. Индикатор загорается при активации эффекта.

* Если при работе от батарей индикатор CHECK горит тускло или гаснет при

включении эффекта, батарея нуждается в замене. Подробнее см. раздел

“Замена батареи”.

* Индикатор CHECK показывает, включен эффект дисторшна или нет. Он не

показывает, включено ли в данный момент питание прибора.

Регулятор LEVEL

Управляет усилением высоких частот при включении эффекта.

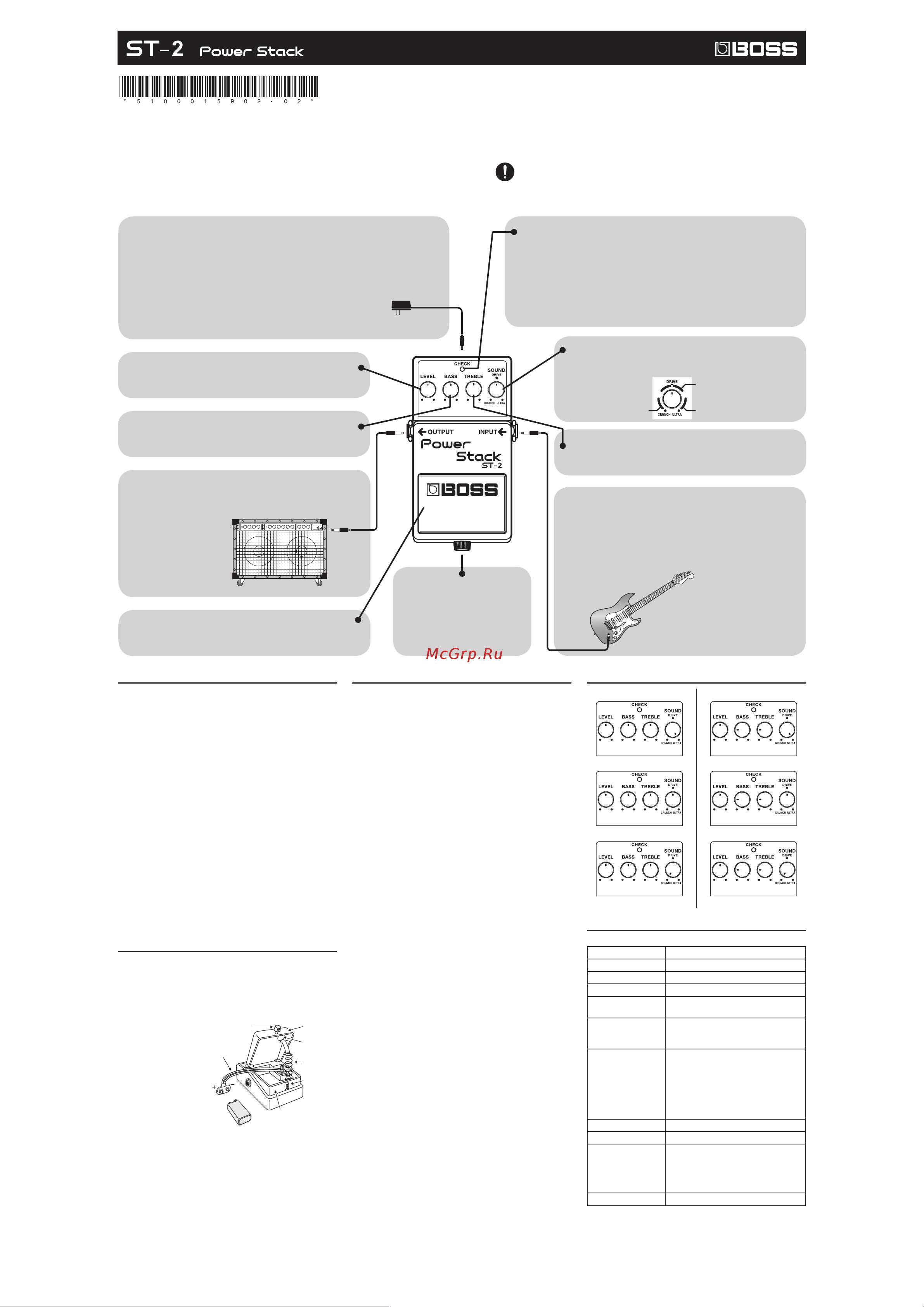

Описание панелей

Педаль

Служит для включения/отключения эффекта.

Блокирующий винт

При ослаблении отпускает

педаль, позволяя открыть

корпус и сменить батарею.

* Подробнее см. раздел “Смена

батареи”.

Разъем INPUT

Служит для приёма звукового сигнала с гитары, другого

музыкального инструмента или процессора эффектов.

* Разъем INPUT работает как выключатель питания. При

подключении к разъему INPUT кабеля питание включается,

при отсоединении кабеля – отключается. Во избежание

разряда батарей отсоединяйте кабель от разъема

INPUT, если ST-2 не

используется.

Разъем OUTPUT

Служит для подключения к гитарному усилителю или другому

процессору эффектов.

Адаптер питания

(серия PSA, опционально

)

Регулятор BASS

Управляет уровнем низких частот при включении эффекта.

Регулятор TREBLE

Управляет усилением высоких частот при включении эффекта.

Регулятор SOUND

При включении эффекта управляет характером звучания

перегруза и его глубиной.

Электрогитара

Гитарный усилитель

Сверхвысокий гейн.

Пробивной дисторшн.

Жирный кранч

Особенности коммутации

* Во избежание повреждения прибора, а также динамиков и

других устройств, прибирайте громкость до нуля и отклю-

чайте питание всех приборов до начала коммутации.

* Некоторые коммутационные провода содержат резисто-

ры. Не используйте подобные кабели для коммутации ST-2.

В противном случае громкость звучания может оказаться

слишком низкой. Информацию о наличии резисторов мож-

но найти в сопроводительной документации кабеля.

* Для продолжительной работы с ST-2 рекомендуется пита-

ние от сети через адаптер. Для автономной работы исполь-

зуйте щелочные батареи.

* Громкость на усилителе прибавляйте только после подачи

питания на все подключённые устройства.

* По окончании коммутации включите питание приборов в

укаанном ниже порядке. В противном случае динамики и

другое оборудование могут выйти из строя.

Включение: Усилитель включается последним.

Отключение: Усилитель выключается первым.

* Данный прибор оборудован предохранительной схемой.

Между подачей питания и фактическим включением долж-

но пройти несколько секунд.

* Если при работе от батарей индикатор начинает гаснуть,

заряд батареи подошел к концу. Замените её как можно

скорее.

Замена батареи

Если при включении эффекта индикатор горит тускло или

гаснет, заряд батареи подошёл к концу. Для замены батареи

выполните следующую процедуру.

* Поскольку энергопотребление прибора достаточно высо-

ко, рекомендуется подключать ST-2 к сети. Для автономной

работы используйте щелочные батареи.

1. Ослабьте винт

в передней

части педали, и

откиньте педаль

вверх.

* При замене бата-

реи можно не вы-

нимать винт из пе-

дали.

2. Извлеките старую батарею и снимите с неё

контактную площадку.

3. Оденьте контактную площадку на новую батарею и

уложите батарею в отсек.

* Внимательно следите за полярностью (знаки “+” и “-”).

4. Заправьте пружину в гнездо и закройте педаль.

* Внимательно следите, чтобы контактный провод не попал

между витками пружины.

5. Наконец, вставьте винт в вырез и затяните его.

Устранение неполадок

Не включается питание/не горит индикатор CHECK

● Правильно ли гитара подключена к разъему INPUT?

Проверьте коммутацию.

* Питание не включится, если в разъем INPUT не вставлен

коммутационный кабель.

* Индикатор CHECK служит для отображения информации о

состоянии эффекта (включен/выключен). Он не отображает

информацию о подключении питания прибора.

● Правильно ли подключен сетевой адаптер (серия PSA;

приобретается отдельно)?

Проверьте коммутацию.

* Никогда не используйте адаптеры других моделей для ра-

боты с ST-2.

● Возможно, села батарея?

Замените батарею на новую.

* Входящая в комплект поставки батарея предназначена ис-

ключительно для демонстрации работоспособности при-

бора и не обеспечивает паспортной длительности авто-

номной работы.

* Для продолжительной работы с ST-2 рекомендуется пита-

ние от сети через адаптер. Для автономной работы исполь-

зуйте щелочные батареи.

* Во избежание разряда батарей отсоединяйте кабель от

разъема INPUT, если ST-2 не используется.

Нет звука/низкая громкость

● Правильно ли инструмент подключен к ST-2?

Проверьте коммутацию.

● Проверьте положение регулятора LEVEL

При повороте регулятора LEVEL влево громкость при

включенном эффекте уменьшается; в крайнем левом

положении громкость уменьшается до нуля. Чтобы услышать

звук, поверните регулятор LEVEL вправо.

● Возможно, на гитаре или внешнем оборудовании установлен

нулевой уровень громкости?

Проверьте громкость вышеперечисленных устройств.

● Возможно, села батарея?

Замените батарею на новую.

Примеры настройки

Для комбо-усилителей

ULTRA GAIN

Для стековых усилителей

ULTRA GAIN

MIDDLE GAIN MIDDLE GAIN

CRUNCH CRUNCH

Технические характеристики

ST-2: Power Stack

Ном. вх. уровень -20 dBu

Входной импеданс 1 МОм

Ном. вых. уровень -20 dBu

Выходной импеданс 1 кОм

Рекомендованная

нагрузка по входу

10 кОм или более

Электропитание

- 9 В: угольно-цинковая батарея (9 В,

6F22)/щелочная батарея (9 В, 6LR61),

адаптер (серия PSA: опционально)

Энергопотребление

36 мА (- 9 В)

* Прибл. время автономной работы:

Угольно-цинковая батарея: 3 ч.

Щелочная батарея: 10 ч.

Данные цифры могут варьироваться

в зависимости от окружающих

условий.

Габариты 73 x 129 x 59 мм

Вес 440 г (с батареей)

Аксессуары

Руководство пользователя,

Листок с разделами (“ПРАВИЛА

БЕЗОПАСНОСТИ”, “ВАЖНЫЕ

ЗАМЕЧАНИЯ” и “Информация”),

Щелочная батарея(9 В, 6LR61)

Опции Адаптер питания (серия PSA)

* 0 dBu = 0.775 В RMS

* Входящая в комплект поставки батарея предназначена исклю-

чительно для демонстрации работоспособности прибора. Реко-

мендуется заменить её на новую щелочную батарею.

* В интересах улучшения качества продукта его внешний

вид и/или технические характеристики могут быть измене-

ны без отдельного уведомления.

Винт

Батарейный отсек

Педаль

Гнездо

пружины

Пружина

Вырез

Контактный

кабель

Контакты

Батарея 9 В

быть опубликована без письменного разрешения BOSS CORPORATION.

Название BOSS является торговой маркой Roland Corporation,

зарегистрированной в США и/или других странах.

Неправильное обращение с батареями, аккумуляторами или зарядными

устройствами может привести к утечке электролита, перегреву, возгоранию или

взрыву. Прежде чем приступить к эксплуатации, прочтите сопроводительную

документацию к батареям, аккумуляторам или зарядным устройствам.
