21. Фейдер перехода Master/Cue

При помощи данного фейдера можно отслеживать сигнал на каналах, общий выход-

ной сигнал и микширование общего сигнала с сигналами на каналах

23. КРОССФЕЙДЕР

Используется для плавного перехода со 2-го на 3 канал и обратно.

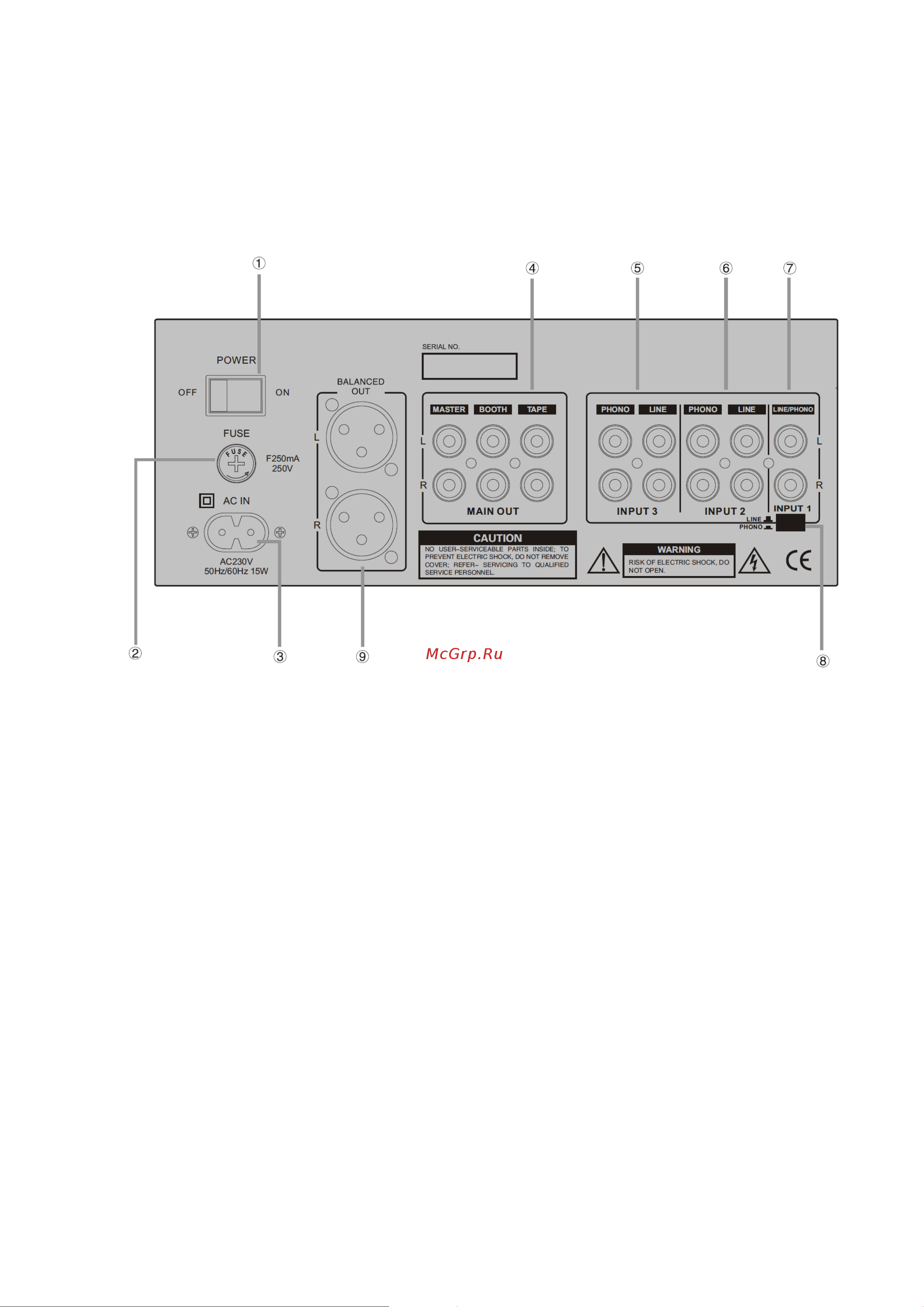

ЗАДНЯЯ ПАНЕЛЬ

1. Выключатель (POWER)

Однополюсный выключатель питания.

2. Гнездо предохранителя (FUSE)

При напряжении 230В±10%, следует устанавливать предохранитель F250mA/250A.

При напряжении 110В±10%, следует устанавливать предохранитель F500mA/250A.

Примечание: Замена предохранителя должна осуществляться только квалифициро-

ванным персоналом.

3. Гнездо разъема питания (AC IN)

4. Выходы на внешние устройства MAIN OUT:

 TAPE OUTPUT - выход на записывающее устройство. Используется для подклю-

чения к записывающему устройству, например, к ноутбуку.

 BOOTH - выход на мастер-секцию. Используется для подключения контрольных

мониторов.

 MASTER - основной выход. К данному выходу подключается микшерный пульт

или усилитель мощности, уровень выходного сигнала регулируется при помо-

щи общего регулятора громкости (MASTER).

5. Входное гнездо 3 канала (INPUT 3).

6. Входное гнездо 2 канала (INPUT 2).

7. Входное гнездо 1 канала (INPUT 1).

8. Переключатель режима входа (PHONO/LINE)

Информация по переключению сигнала на 1 канале находится под номером 2 в списке

функций верхней панели.
