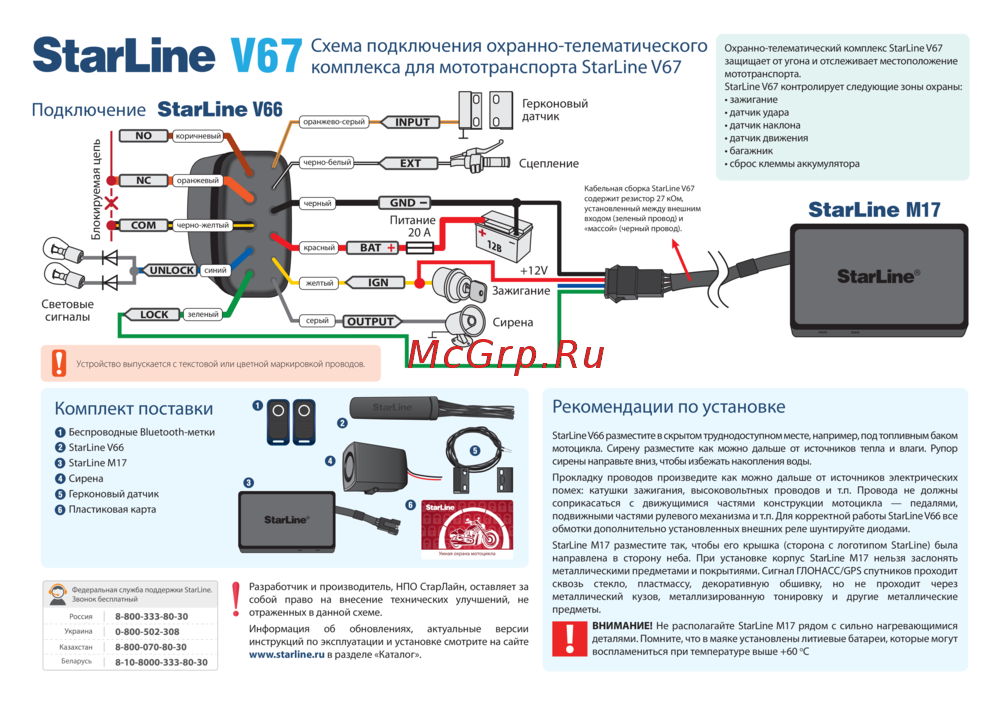

Схема подключения охранно-телематического
комплекса для мототранспорта StarLine V67
V67
Беларусь
Разработчик и производитель, НПО СтарЛайн, оставляет за
собой право на внесение технических улучшений, не
отраженных в данной схеме.
Информация об обновлениях, актуальные версии
инструкций по эксплуатации и установке смотрите на сайте
www.starline.ru в разделе «Каталог».
Рекомендации по установке
Беспроводные Bluetooth-метки
StarLine V66
StarLine M17
Сирена
Герконовый датчик
Пластиковая карта
Комплект поставки
Подключение
1
1
2
2
3
3
4
4
5
5
6
6
StarLine V66 разместите в скрытом труднодоступном месте, например, под топливным баком
мотоцикла. Сирену разместите как можно дальше от источников тепла и влаги. Рупор
сирены направьте вниз, чтобы избежать накопления воды.
Прокладку проводов произведите как можно дальше от источников электрических
помех: катушки зажигания, высоковольтных проводов и т.п. Провода не должны
соприкасаться с движущимися частями конструкции мотоцикла — педалями,
подвижными частями рулевого механизма и т.п. Для корректной работы StarLine V66 все
обмотки дополнительно установленных внешних реле шунтируйте диодами.
StarLine M17 разместите так, чтобы его крышка (сторона с логотипом StarLine) была
направлена в сторону неба. При установке корпус StarLine M17 нельзя заслонять
металлическими предметами и покрытиями. Сигнал ГЛОНАСС/GPS спутников проходит
сквозь стекло, пластмассу, декоративную обшивку, но не проходит через
металлический кузов, металлизированную тонировку и другие металлические
предметы.
ВНИМАНИЕ! Не располагайте StarLine M17 рядом с сильно нагревающимися
деталями. Помните, что в маяке установлены литиевые батареи, которые могут
воспламениться при температуре выше +60
o
C
Кабельная сборка StarLine V67
содержит резистор 27 кОм,
установленный между внешним
входом (зеленый провод) и
«массой» (черный провод).
Охранно-телематический комплекс StarLine V67
защищает от угона и отслеживает местоположение
мототранспорта.
StarLine V67 контролирует следующие зоны охраны:
• зажигание
• датчик удара
• датчик наклона
• датчик движения
• багажник
• сброс клеммы аккумулятора
+12V
StarLine V66
StarLine M17
Блокируемая цепь
OUTPUT
IGN
INPUT
EXT
Питание
20 А
COM
NC
NO
LOCK
BAT
GND
Световые
сигналы
Сирена
Зажигание
Сцепление
Герконовый
датчик
оранжево-серый
черно-белый
черно-желтый
черный
коричневый
оранжевый
красный
зеленый
синий
желтый
серый
UNLOCK
