УСТАНОВКА ИЗДЕЛИЯ

Установка на плоскую горизонтальную поверхность

1. Установите прибор на плоскую горизонтальную поверхность (стол, полка и т.п.).

2. Подключите прибор согласно пункту: Порядок работы.

Крепление на DIN рейку

1. Установите крепежные вставки не задвигая их до упора. Вставки устанавливаются в

пазы на широкой стороне корпуса с тыльной стороны прибора Рис. 5.

2. Оденьте прибор на DIN рейку. Рис. 6.

3. Закрепите прибор на DIN рейке. Для этого защелкните крепежные вставки,

надавив отверткой на прорези в них.

4. Подключите прибор согласно пункту: Порядок работы.

Демонтаж прибора производится в обратной последовательности.

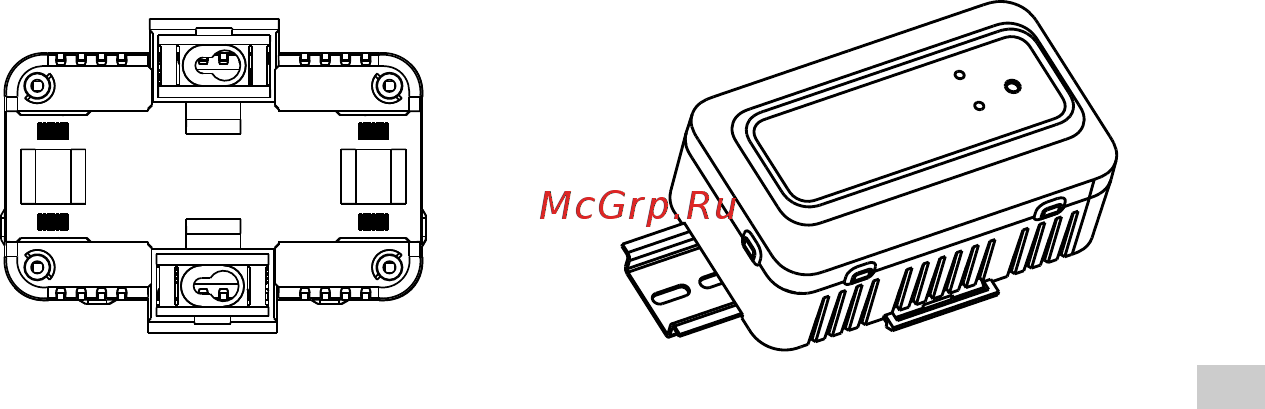

Рис. 5

Рис. 6
