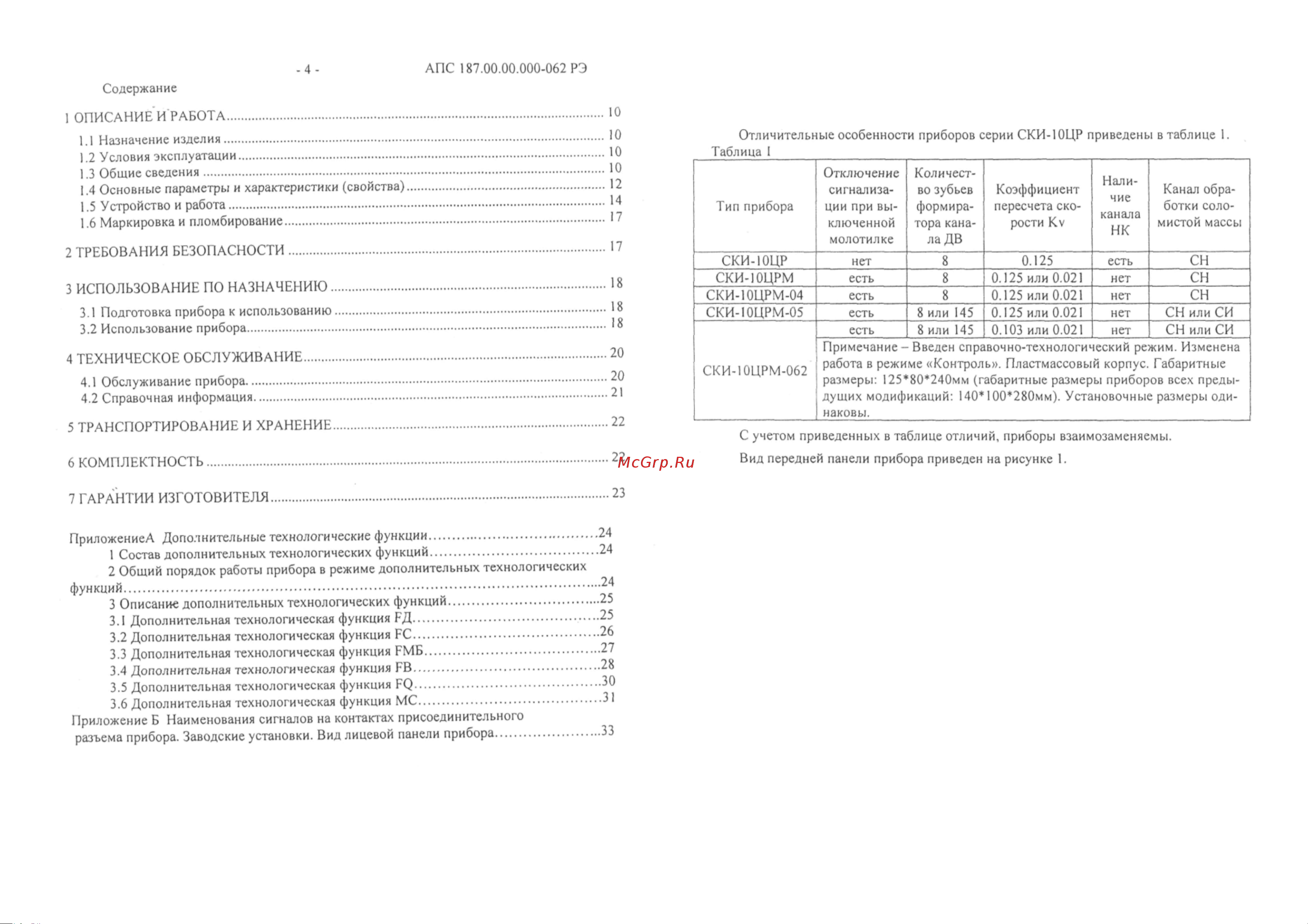

-5- АПС 187.00.00.000-062 РЭ

Настоящее руководство по эксплуатации содержит сведения, необходимые для оз-

накомления с функциональными возможностями, техническими параметрами, конструк-

цией и принципом действия, а также, с правилами эксплуатации, технического обслужи-

вания, транспортирования и хранения системы СКИ-10ЦРМ-062 (далее - прибора) для

зерноуборочного комбайна серии «Нива».

Определения, обозначения, сокращения.

V - скорость (канал отображения скорости движения).

РД, FC, FME, FB, FQ, МС - дополнительные технологические функции сер-

висные функции, расширяющие возможности контроля за работой комбайна.

Бортсеть - провода разводки электропитания от генератора, аккумулятора потре-

бителям на комбайне. Номинальное напряжение бортсети комбайнов «Нива» - 12 В.

Б - битер (канал контроля частоты вращения вала битера).

БЗ - бункер заполнен (канал контроля заполнения бункера).

Включение пиктограммы в канале контроля— включение светового индикатора

на поле пиктограммы.

ВО - вал привода очистки (канал контроля частоты вращения вала привода очист-

ки).

ДВ -двигатель (канал отображения и контроля частоты вращения вала двигателя).

ЗШ - зерновой шнек (канал контроля частоты вращения вала зернового шнека).

ИОНР - индикатор обобщенной неисправности ИОНР - (свечение точки младшего

разряда цифрового индикатора). ИОНР информирует о наличии обрывов цепей датчиков

РО или о превышении напряжения питания прибора 17 В (нревышение - до срабатывания

защиты по отключению питания прибора.). При превышении напряжения питания при-

бора 17 В одновременно с включением ИОНР отключается цифровой индикатор.

Примечания.

0. При отображении напряжения бортсети, цифровой индикатор не отклю-

чается при превышении напряжения питания прибора 17 В.

0. В режиме «Контроль» проверка цепей датчиков РО на отсутствие обры-

вов не производится, и при наличии обрывов ИОНР не включается.
