-7- АПС 1 87.00.00.000-062 РЭ

ИОНК - индикатор обобщенной неисправности ИОНК (свечение точки младшего

разряда цифрового индикатора). Включение индикатора определяется результатами са-

модиагностики исправности внутренних цепей прибора. Эта операция выполняется при

активизации дополнительной технологической функции FQ. Включение индикатора

ИОНК информирует о необходимости специализированного технического обслуживания.

КЗ - копнитель заполнен (канал контроля заполнения копнителя).

КШ - колосовой шнек (канал контроля частоты вращения вала колосового шнека).

Канал (отображения, контроля) - участок электрической цепи, начинающийся от

контактов входного разъема прибора, включающий преобразователь, вычислитель, и за-

канчивающийся индикатором. В зависимости от назначения - это канал отображения или

канал контроля. В зависимости от информационного параметра сигнала датчика - это

частотный канал или канал контактного датчика. Канал отображения связывает значения

входной величины (частоты вращения) с показаниями цифрового индикатора. Канал кон-

троля преобразует входной сигнал, сравнивает его с заданным пороговым значением. Ре-

зультат сравнения определяет состояние светового индикатора (включение/отключение

пиктограммы) и формирование сигнала обобщенного отказа (СОО).

Примечание - Датчики и линии связи являются элементами узлов комбайна. По-

этому в определении канала прибора как составная часть они отсутствуют.

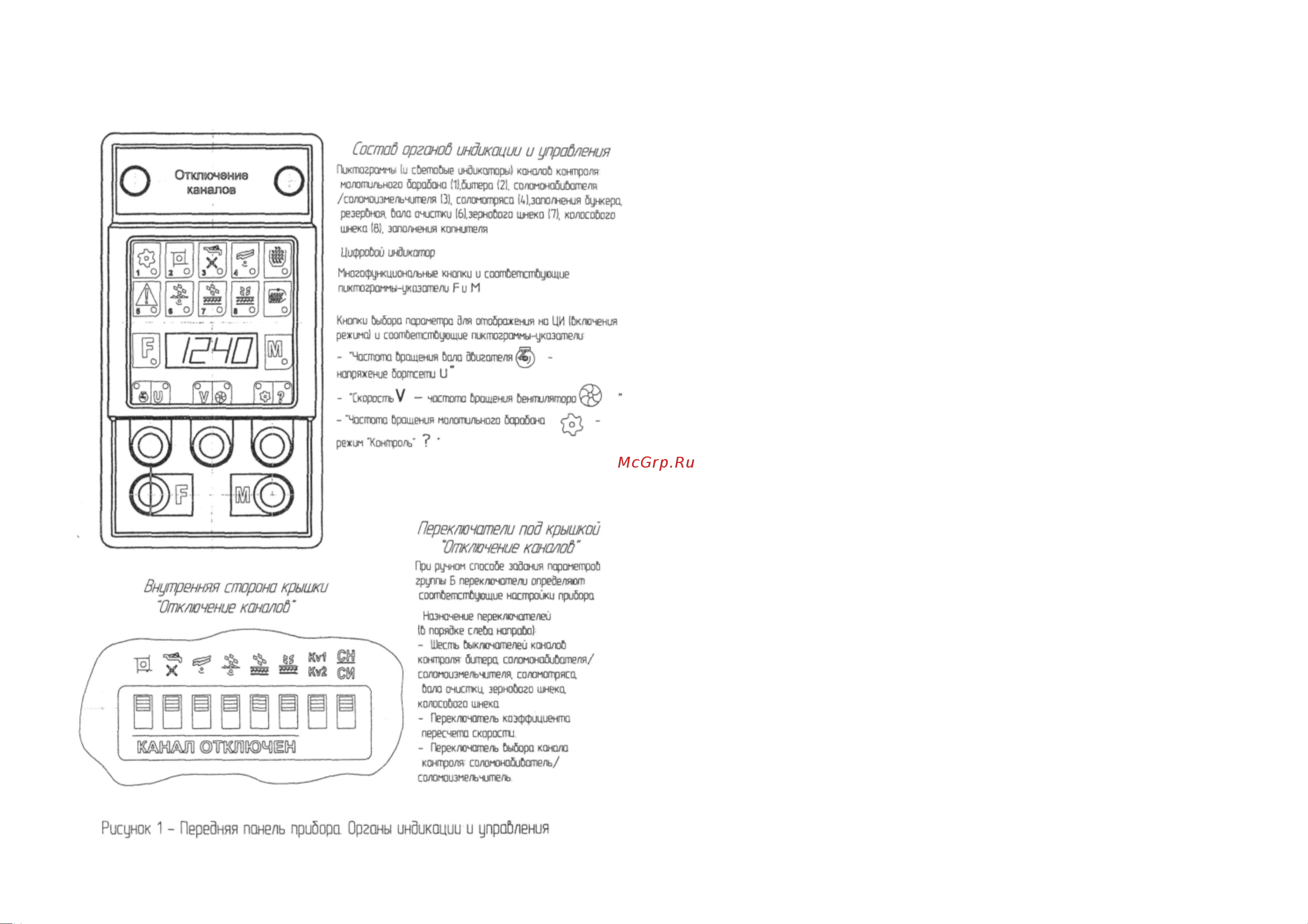

Кнопки выбора параметра для отображения на ЦИ - кнопки: «Частота враще-

ния вала двигателя/Напряжение бортсети» |28|, «Скорость/Частота вращения вентилято-

ра» |29|, «Частота вращения МБ/режим «Контроль»» [30].

Примечание - Здесь и далее - цифры, указанные в квадратных скобках, соот-

ветствуют номерам позиций, приведенным на рисунке «Вид лицевой панели прибо-

ра» в приложении Б.

Контактный датчик - устройство, у которого в соответствии с воздействующей

величиной (механическое воздействие) изменяется сопротивление - обрыв/замыкание.

Линии связи - провода, собранные в жгут, заканчивающиеся наконечниками или

контактами разъемов и служащие для передачи электрических сигналов.

МА - молотильный аппарат.

МА-часы - наработка молотильного аппарата. Счет МА-часов ведется по сигналу

канала КШ. Один МА-час соответствует 29700 (495x60) оборотам КШ. При номиналь-

ных оборотах КШ один МА-час равен одному астрономическому часу.

МАД-часы - дополнительная наработка МА. Считается астрономическое время

работы МА при неисправности канала КШ.

МБ - молотильный барабан (канал контроля и отображения частоты вращения мо-

лотильного барабана).

Пиктограмма - условное, мнемоническое изображение узла, режима, действия.

ПОМБ - счетчик приведенных оборотов МБ. Один приведенный оборот МБ равен

60 000 оборотов вала МБ.

Пороговое значение частоты вращения вала двигателя - значение, ниже которого

блокируется включение сигнализации об аварийном снижении частоты вращения РО.

Программно могут быть установлены следующие значения: 1800 об/мин; 1700 об/мин;

1400 об/мин, - О об/мин (блокировка по частоте вращения вала двигателя отключена).

При выпуске прибора из производства блокировка отключена.

Примечание - Порядок просмотра установки и изменения порогового значения

частоты вращения вала двигателя приведен в приложении А, функция FB, п.3.4.2 -

3.4.4.
