СВЕТОВАЯ СИГНАЛИЗАЦИЯ О

СОСТОЯНИИ И ПАРАМЕТРАХ

МЕХАНИЗМОВ И СИСТЕМ КОМБАЙНА

1-сигнализатор звуковой;

2-регуляторо громкости

;

3-фильтр гидробака основной гидросистемы

засорен;

4-фильтр тонкой очистки масла двигателя

засорен;

5-фильтр воздушный двигателя засорен;

6-отказ генератора;

7- тормоз стояночный включен;

8-уровень масла в гидробаке ниже нормы;

9-температура масла в гидробаке выше

нормы;

10-обнаружение металла;

11-индикация работы панели в режиме вы-

полнения сервисных функций;

12-резерв 1;

13-резерв 2;

14-резерв 3;

15- давление масла в системе смазки двига-

теля ниже нормы;

16-температура охлаждающей жидкости

двигателя выше нормы;

17-температура масла на выходе мотора

ГСТ выше нормы;

18-резервный уровень топлива

;

19-шкальный индикатор давления масла в

системе смазки двигателя;

20-шкальный индикатор температуры охла-

ждающей жидкости двигателя;

21-шкальный индикатор температуры масла

на выходе мотора ГСТ

22-шкальный индикатор уровня топлива в

топливном баке;

23-цифровой индикатор оборотов двигате-

ля, скорости движения, напряжения бортсе-

ти;

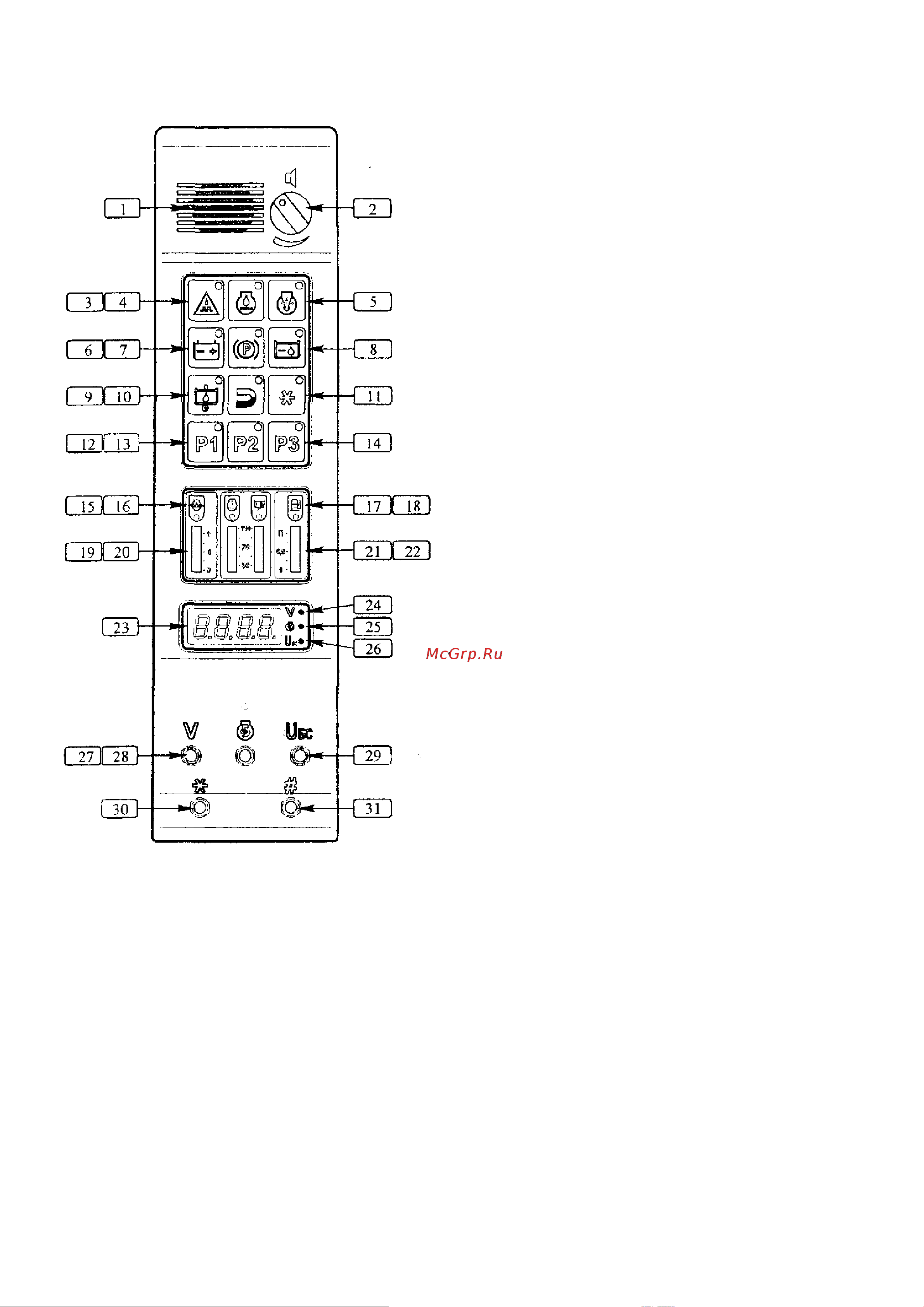

Рисунок 4.12 Органы управления и

индикации панели приборной ПП-Д680
