1 – поршень; 2 – клапан запорный; 3 – клапан электромагнитный; 4 – седло; 5 – золотник; 6, 15 – втулки; 7 – кольцо; 8, 10, 12 – шайбы; 9, 13 – пружины;

11 – игла; 14 – якорь; 16 – проставка

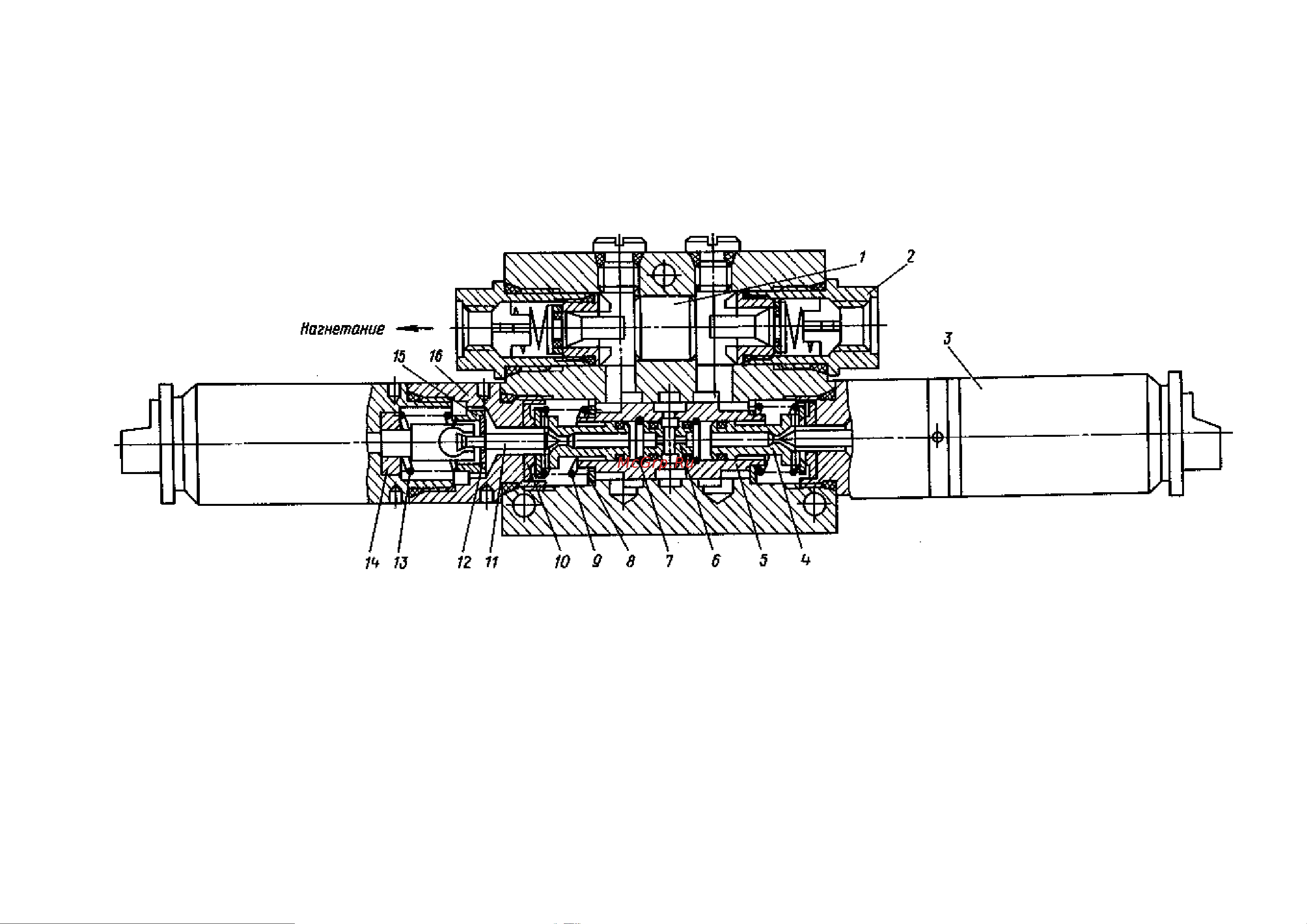

Рисунок 4.21 – Секция рабочая гидрораспределителя. Нейтральное положение, напряжение отсутствует.
