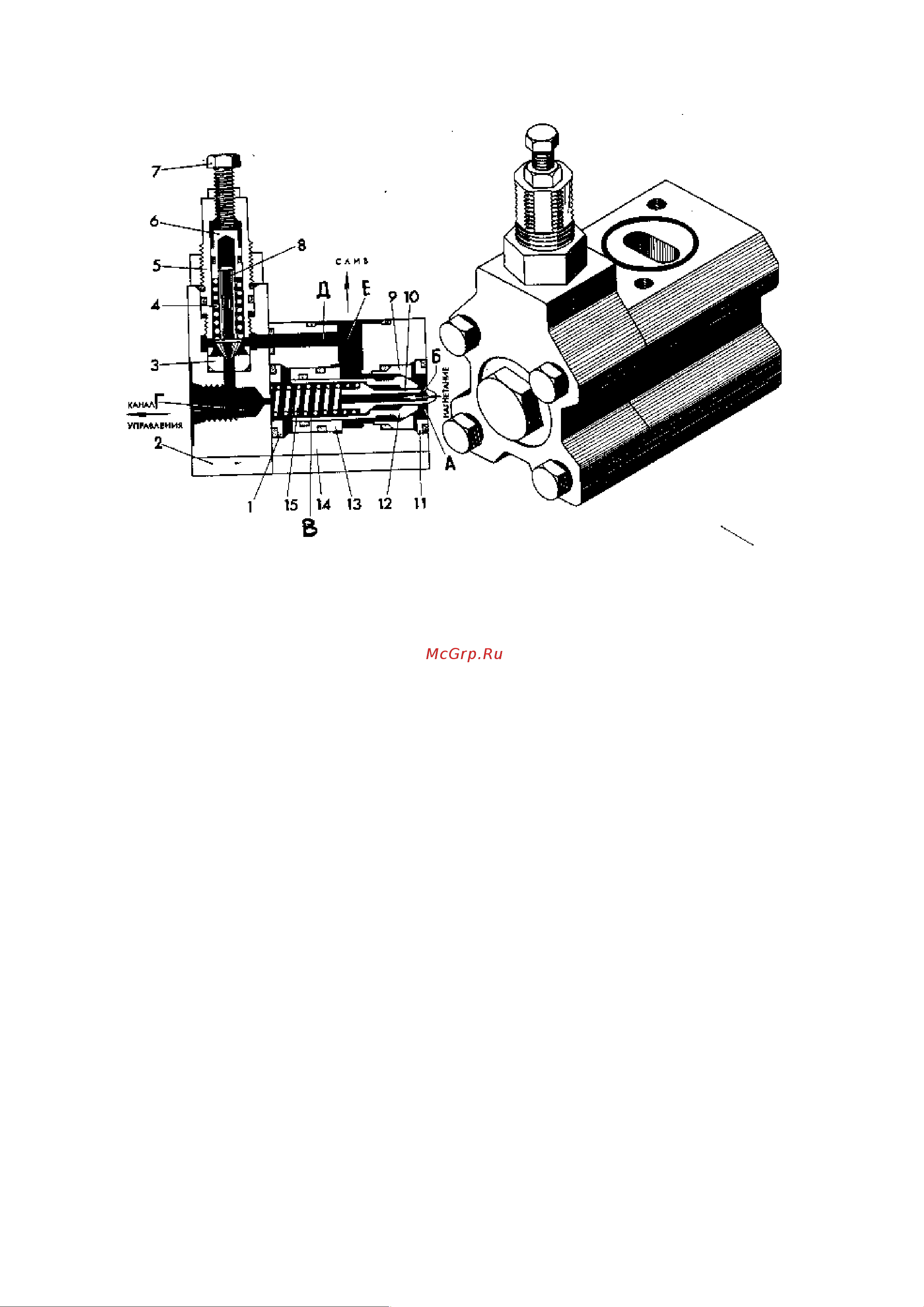

1, 11 – шайбы; 2 – крышка; 3, 9 – седла; 4, 15 – пружины; 5, 13 – втулки; 6 – поршень; 7 – болт; 8 –

запорный элемент; 10 – клапан; 12 – золотник; 14 – корпус; А – полость нагнетания; Б – дроссельное

отверстие; В – внутренняя полость; Г – полость, соединенная с каналом управления; Д – сливная по-

лость предохранительного клапана; Е – полость слива

Рисунок 4.24 – Напорный гидроклапан КН50.12,5.

4.6.5 Гидроклапан с электро-

магнитным управлением.

Для перекрытия канала управ-

ления при работе гидрораспределите-

лей в основной гидросистеме установ-

лен гидроклапан с электромагнитным

управлением (рисунок 4.25), который

включается в работу синхронно при

включении любой из секций электро-

распределителя. В холостом режиме

работы основной гидросистемы масло

из канала управления

напорного гид-

роклапана, поступающее в гидрокла-

пан с электромагнитным управлением

со стороны «Вход», перемещает влево

якорь и открывает через отверстия А и

Б свободный проход в слив.

При подаче электрического на-

пряжения на обмотку катушки якорь

переместится в корпусе катушки впра-

во и иглой 6 перекроет отверстие А ка-

нала управления.

4.6.6 Для регулировки скорости

опускания адаптера на трубопроводе,

ведущем к гидроцилиндрам подъема

адаптера, установлен клапан дроссе-

лирующий настраиваемый (Рисунок

4.26)
