70

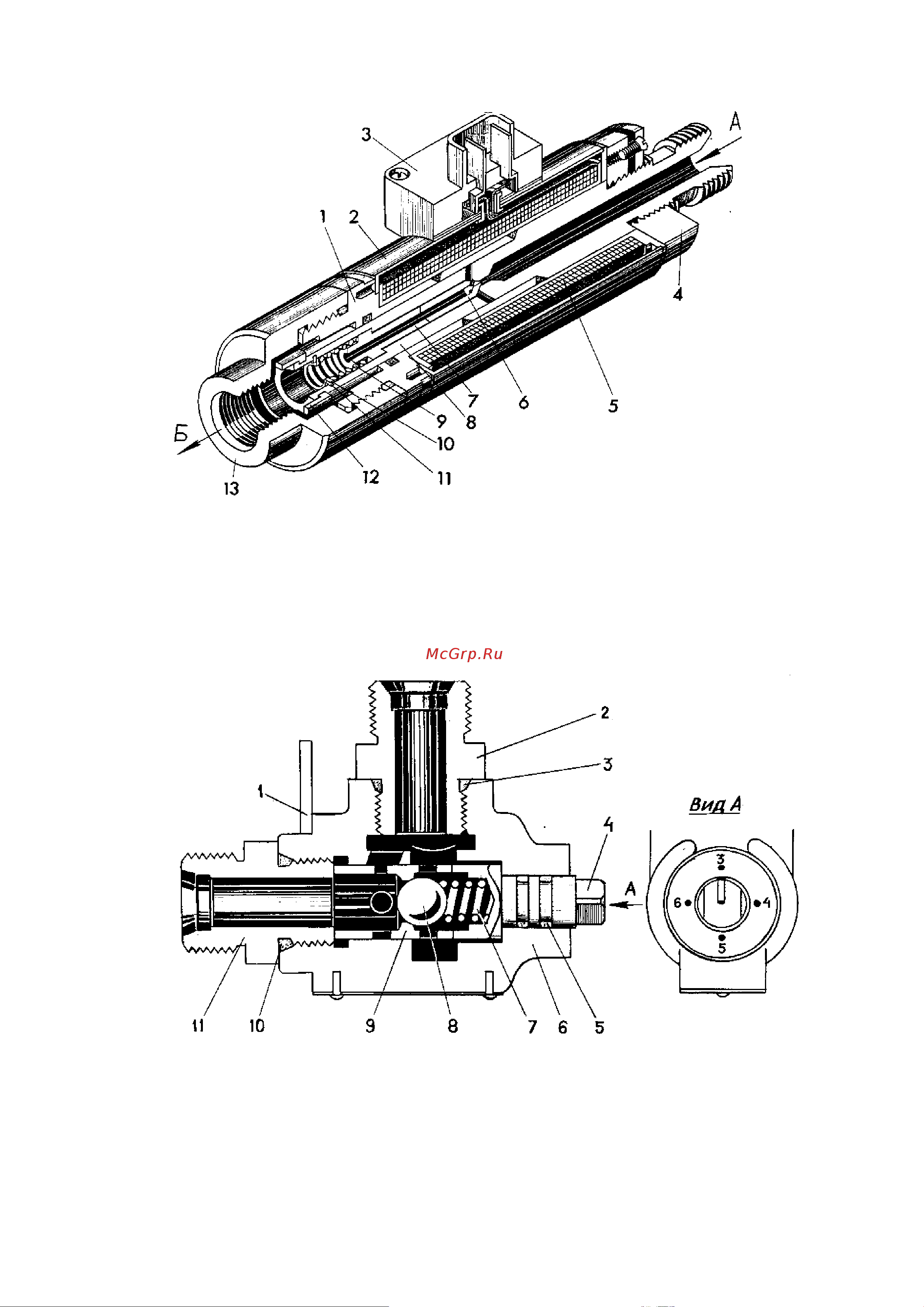

1 – корпус; 2 – гильза; 3 – клемма; 4, 13 – гайки; 5 – катушка; 6 – игла; 7 – толкатель; 8 – якорь; 9 –

пружина; 10 – шайба; 11 – стопорное кольцо; 12 – втулка; А, Б – отверстия

Рисунок 4.25 – Гидроклапан с электромагнитным управлением КЭ1,6-2,5-16-01

1 – кронштейн; 2, 11 – штуцера; 3, 5, 10 – кольца уплотнительные; 4 – шпиндель; 6 – корпус; 8 – ша-

рик; 9 – золотник дроссельный

Рисунок 4.26 – Клапан дросселирующий настраиваемый КДН 00.000-06
