ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Замена предохранителя
Невозможность запуска двига-
теля, а также иные неполадки в
электрической системе, могут
указывать на выход из строя
плавкого предохранителя.
Обнаружьте и устраните корот-
кое замыкание цепей, которое
привело к выходу из строя пре-
дохранителя. Запасные предо-
хранители поставляются в
заднем багажном отделение.

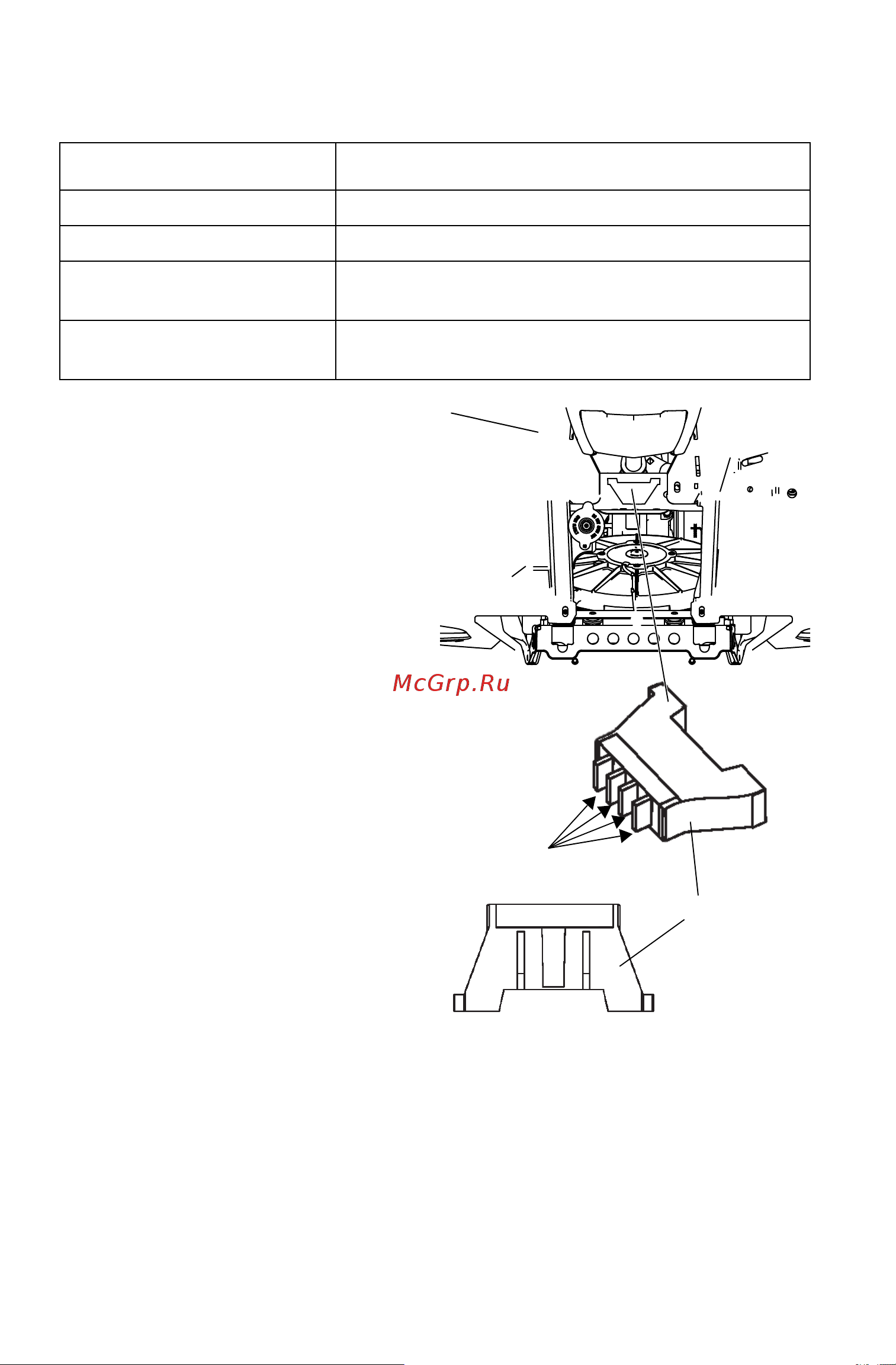

1. Откройте крышку пере-
днего багажного отделения.
2. Достаньте подозрительный
пре
дохранитель. Если он
сгорел, установите новый
предохранитель аналогич-
ного номинала.
3. Закройте крышку пере-
днего багажного отделения.
Предохранитель Защита цепи
5A Спидометр
15A Электронный впрыск топлива
20A (Главный предохранитель) Зажигание,
наружное освещение
20A Дополнительное оборудование, Розетка
12В
Монтажный
блок
Предохранители
5 3/ 15 20 20
