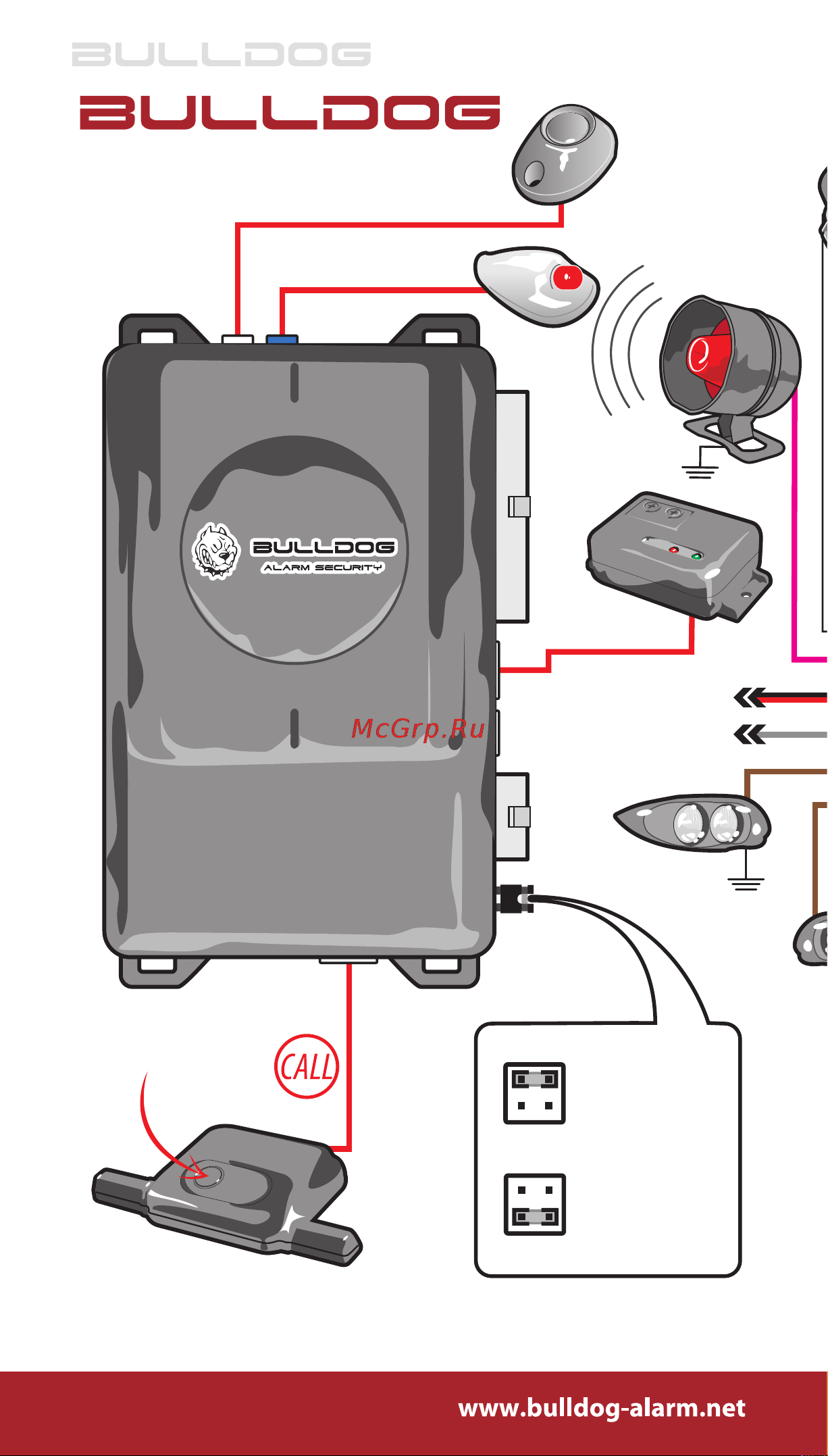

BULLDOG B-21 HIVISION [22/28] Кнопка вызова владельца автомобиля
![BULLDOG B-21 HIVISION [22/28] Кнопка вызова владельца автомобиля](/views2/2010133/page22/bg16.png)
22
БЕЛО-ЧЕРНЫЙ
1 2
3 4
1 2
3 4
для концевых
выключателей
с положительной
полярностью
для концевых
выключателей
с отрицательной
полярностью
Замок
зажигания
Служебная
кнопка
Светодиод
Датчик удара
Антенна
Аккумулятор
DC12V
Правая
Hivision B-21
+
-
реле
запирания
реле
отпирания
ОРАНЖ.-БЕЛЫЙ
ЖЕЛТО-БЕЛЫЙ
ЖЕЛТО-ЧЕРНЫЙ
ЗЕЛЕНЫЙ
СИНИЙ
ОРАНЖ.-ЧЕРНЫЙ
Cирена
ЧЕРНЫЙ
ФИОЛЕТОВЫЙ
ЖЕЛТЫЙ
БЕЛЫЙ
Вых. CH 2 (-300 mA)
Вых. CH 3 (-300 mA)
Кнопка вызова
владельца
автомобиля
Вых. CH 1
(-300 mA)
ЗЕЛЕНО-ЧЕРНЫЙ
СИНЕ-БЕЛЫЙ
КРАСНЫЙ
РОЗОВЫЙ
СЕРЫЙ
КРАСНО-ЧЕРН
КОРИЧНЕВЫЙ
КОРИЧНЕВЫЙ
Левая
Двери +/-
Капот
Багажник
Q1
Q2
Q1
Q2
30
86
87
85
87a
Центральный блок
Управления
NC
COM
NO
NC
COM
NO
