1616
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
ÎÏÈÑÀÍÈÅ ÁÐÅËÎÊÎÂ
ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ
Перед использованием брелока необходимо привести его в рабочее состояние,
т. к. при транспортировке батарея питания находится вне батарейного отсека
брелока, исключая тем самым разряд батареи до начала эксплуатации. Перед
началом эксплуатации брелока отведите фиксатор крышки батарейного отсека,
нажмите на крышку и выдвиньте ее в сторону антенны. Установите батарейку в
батарейный отсек, соблюдая полярность, указанную на дне батарейного отсе-
ка. Закройте и зафиксируйте крышку батарейного отсека. Брелок готов к работе.

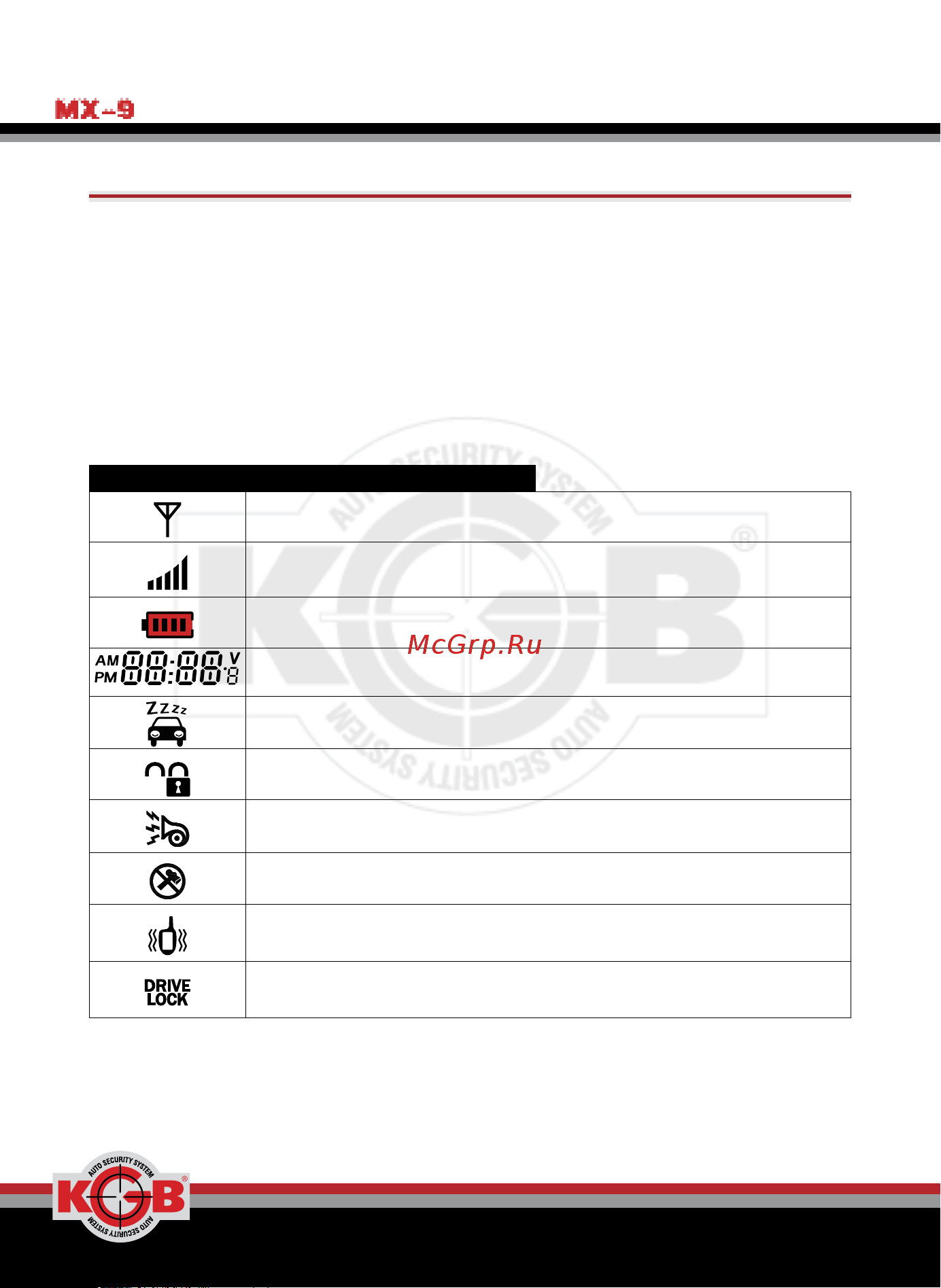

ÑÈÌÂÎËÛ ÍÀ ÄÈÑÏËÅÅ ÁÐÅËÎÊÀ-ÊÎÌÌÓÍÈÊÀÒÎÐÀ
Индикатор работы передатчика брелока-коммуникатора и наличия связи от бре-
лока к процессорному блоку
Индикатор уровня сигнала обратной связи
Индикатор разряда элемента питания брелока-коммуникатора и режима «Battery
Save Mode»
Индикатор времени, напряжения, температуры и дополнительной текстовой ин-
формации
Индикатор режима VALET
Индикатор состояния режима охраны. Индикатор запирания и отпирания зам-
ков в режиме VALET
Индикатор включения сигналов сирены
Индикатор отключения датчика удара
Индикатор включения вибрационного вызова
Индикатор включения автоматического управления центральным замком по за-
жиганию
