StarLine A92 Dialog
64
Контроль исправности
концевых выключателей
В сигнализации предусмотрена возможность контроля
исправности концевых выключателей дверей, капота и
багажника при выключенном режиме охраны. Открывание
дверей, капота и багажника при включенном зажигании
должно сопровождаться периодическими вспышками
светодиодного индикатора состояния.
Если при их открывани вспышек индикатора не наблюдается,
значит соответствующий концевой выключатель неисправен.
Исправность концевых выключателей, а так же правильность
подключения цепи «зажигание» можно проверить используя
индикацию на брелке:

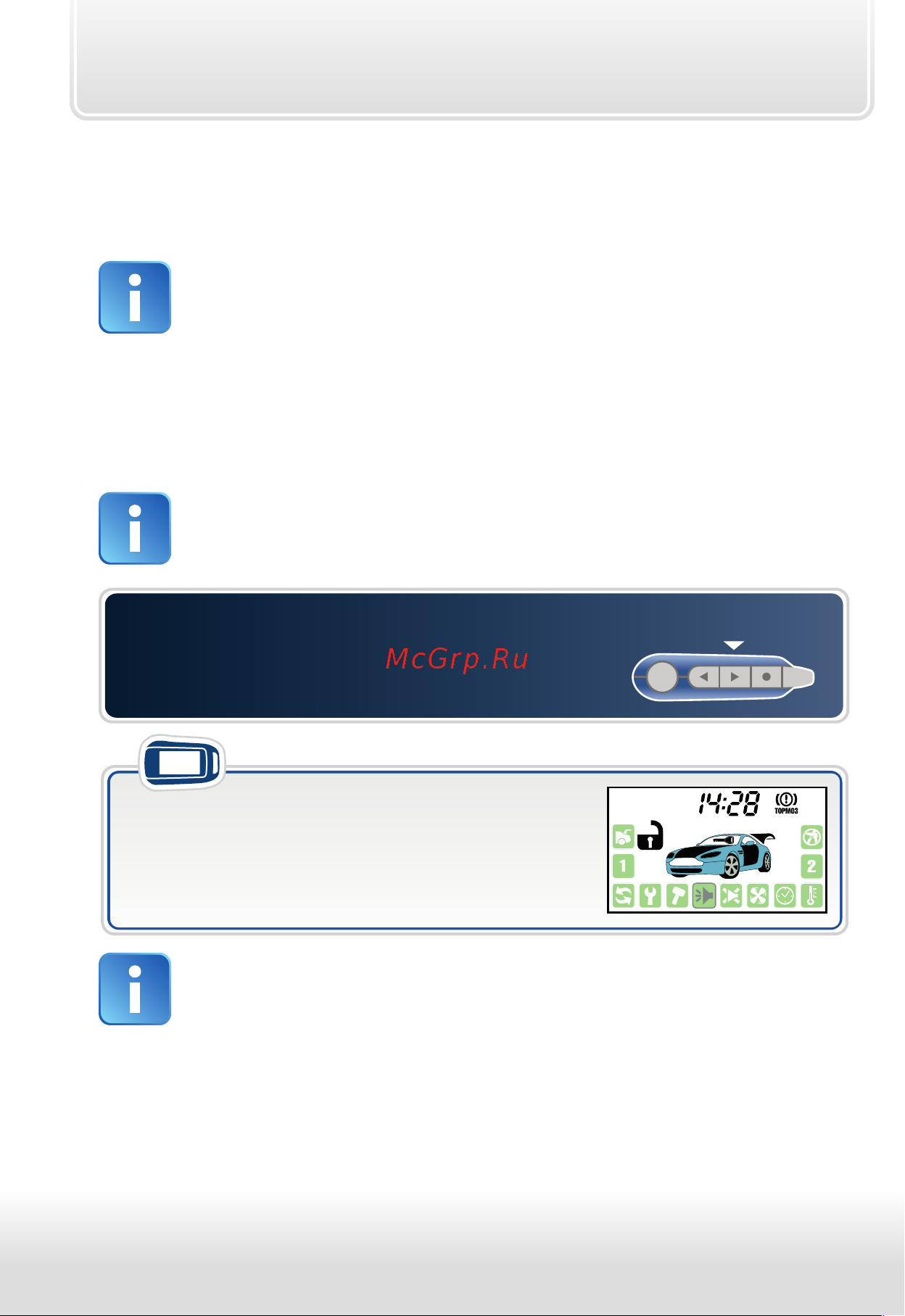

Откройте дверь, капот, багажник, выключите
стояночный тормоз и включите
зажигание. Два раза коротко
нажмите кнопку 3 брелка
• на дисплее отобразится состояние
вышеперечисленных зон охраны
брелок
Последовательно проведите проверку всех зон:
• закройте двери, два раза коротко нажмите кнопку 3
• закройте капот, два раза коротко нажмите кнопку 3
• закройте багажник, два раза коротко нажмите кнопку 3
• включите ручной тормоз, два раза коротко нажмите кнопку 3
• выключите зажигание, два раза коротко нажмите кнопку 3
При каждой проверке состояния на брелке должны исчезать
иконки соответствующих зон охраны.
