УСТАНОВКА СИСТЕМЫ

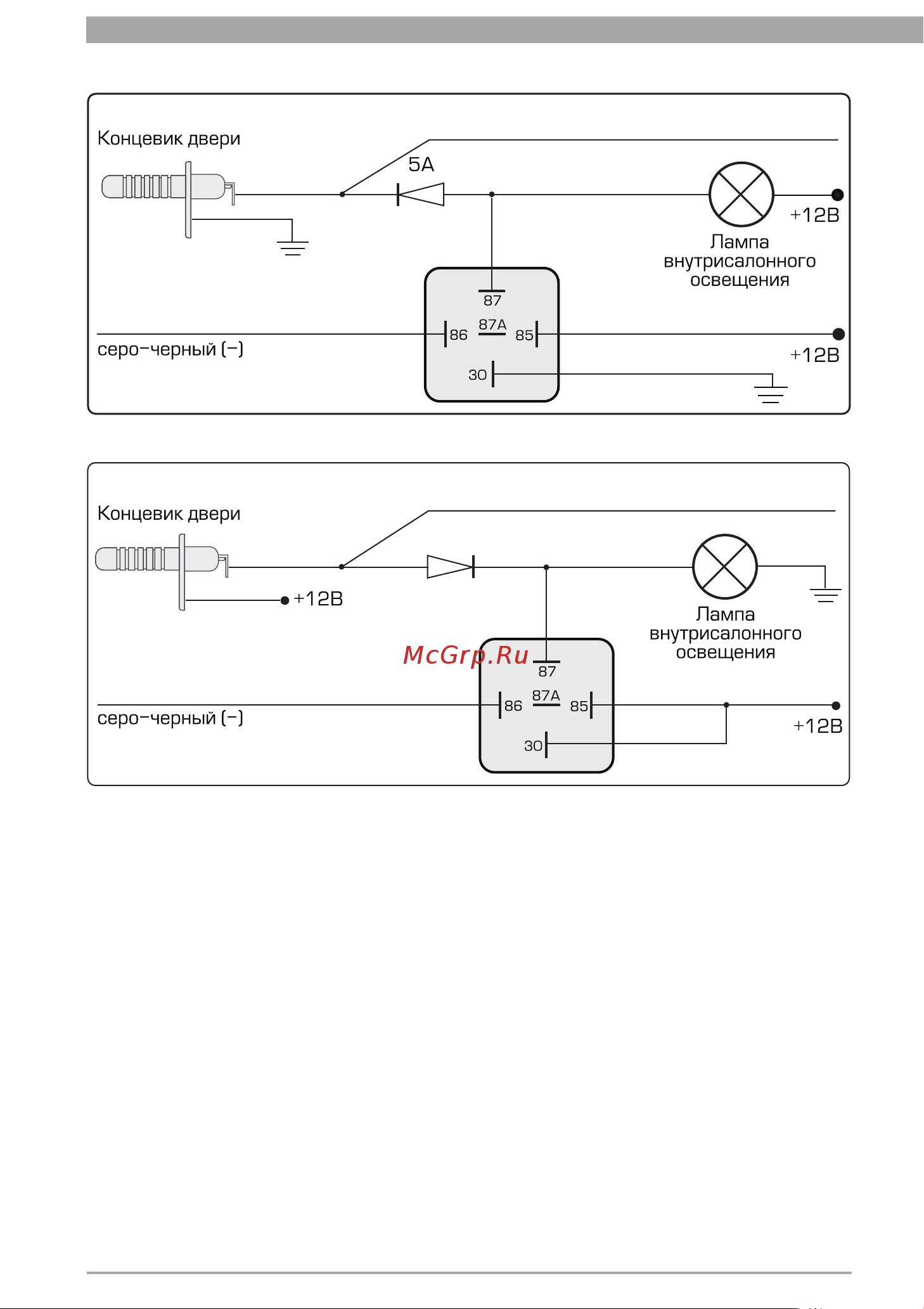

Схема подключения внутрисалонного освещения с отрицательной полярностью
ÃÁÇÁÉ×Å
Схема подключения внутрисалонного освещения с положительной полярностью
ÐÄÊÇÁÎʾ×Å
10.8.7 Дополнительный канал СН6
Коричнево-черный провод: таймерный выход отрицательной полярности
(250мА). Подключается для реализации функций: «корпус» при постановке на охрану,
активации с помощью брелока. Заводская установка канала – 1 секунда.
10.8.8 Дополнительный канал СН7
Черно-белый провод: таймерный выход отрицательной полярности (250мА).
Подключается для реализации функций: «корпус» при снятии с охраны, активации с по-
мощью брелока. Заводская установка канала – 1 секунда.
10.8.9 Дополнительный канал RY-1
Оранжево-белые провода: НР контакты внутреннего реле (30, 87) (10А). Под-
ключается для реализации функций: «вежливая» подсветка, постановка на охрану с ра-
ботающим двигателем, турботаймер, дистанционное открытие багажника. Заводская
установка канала – охрана с работающим двигателем.
