ООО АЛЬТОНИКА CYCLON 555DH [47/52] Настройка датчика удара
![ООО АЛЬТОНИКА CYCLON 555DH [47/52] Настройка датчика удара](/views2/1987128/page47/bg2f.png)
47
УСТАНОВКА СИСТЕМЫ

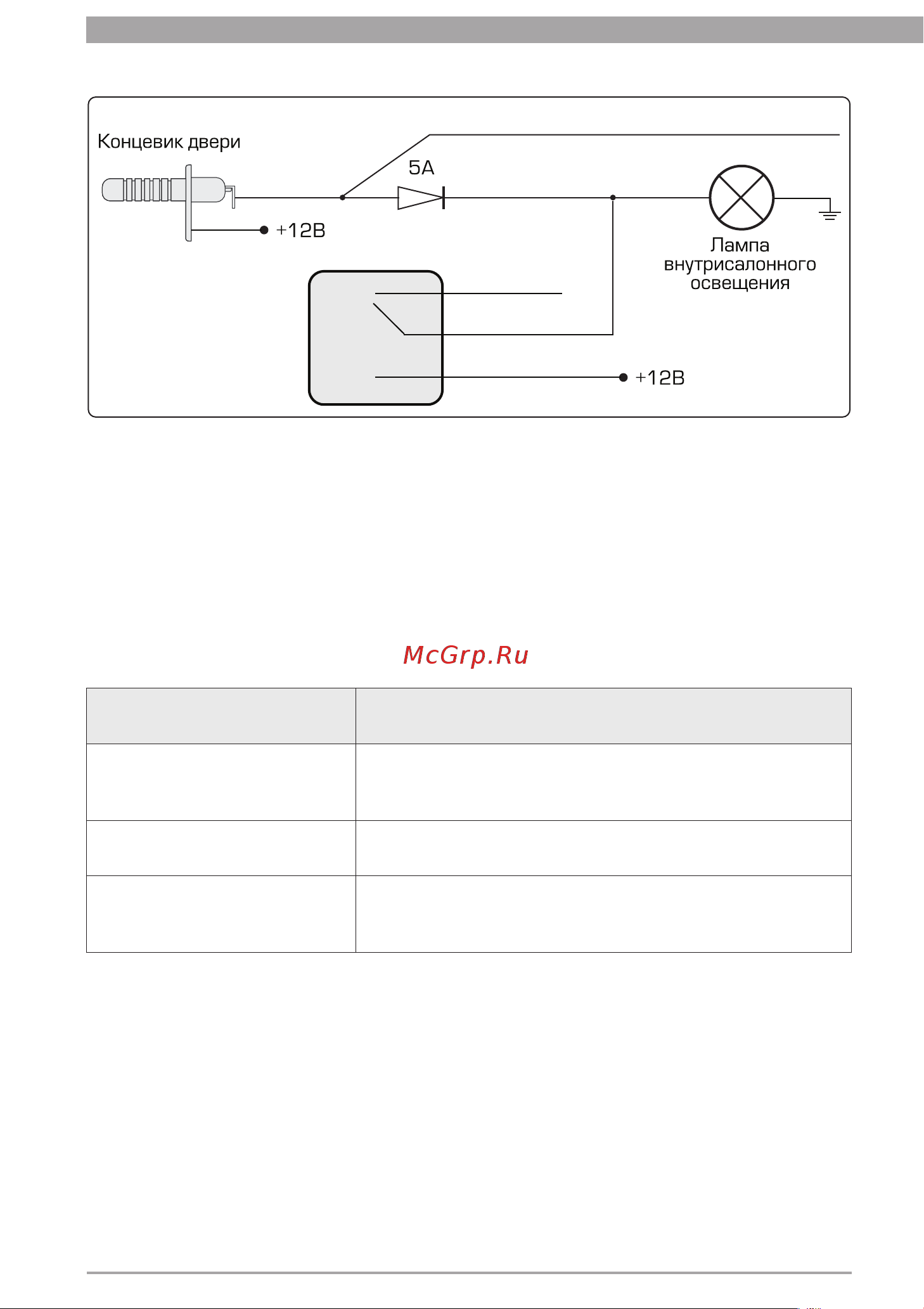

Схема подключения внутрисалонного освещения с положительной полярностью
ÐÄÊÇÁÎʾ×Å
¿ÊÇϽʽÁÇ×Å
¿ÊÇϽÊÓÁÌÉ×Å
¿ÊÇϽÊÆ̼ÍÉ×Å
ÆÊÉμÆÎ×
¾ÉÏÎÌÁÉÉÁ¿ÊÌÁÇÁ
3:
ÍÄÍÎÁÈÉ׎ÇÊÆ
10.9 Настройка датчика удара
Настройка датчика производится поворотом винта потенциометра до получения
нужных уровней чувствительности зон датчика. При слабом ударе по корпусу автомоби-
ля должна сработать зона предупреждения (загорится зеленый светодиод), при силь-
ном ударе – обе зоны (загорятся оба светодиода – зеленый и красный). При настройке
датчика необходимо избегать ударов по стеклу. Чтобы исключить ложные срабатывания
сигнализации установленная чувствительность датчика удара не должна быть слишком
высокой.
Датчик удара активируется с задержкой 5 секунд после постановки системы на
охрану. Исключением являются следующие случаи:
Время задержки актива-
ции датчика удара
Состояние системы
45 секунд функция F12 запрограммирована на «45 секунд», не-
зависимо от того, что функции F20, F21, F22 запро-
граммированы на «закрытие окон»*
35 секунд функции F20, F21, F22 запрограммированы на «за-
крытие окон»*
не работает функции F18, F22 запрограммированы на «охрану с
работающим двигателем», «турборежим» и данные
режимы активированы*
* - см. пункт 9.3.1
Если в режиме охраны сработает основная зона 8 раз, то датчик отключает основ-
ную зону, остается только зона предупреждения.
