54

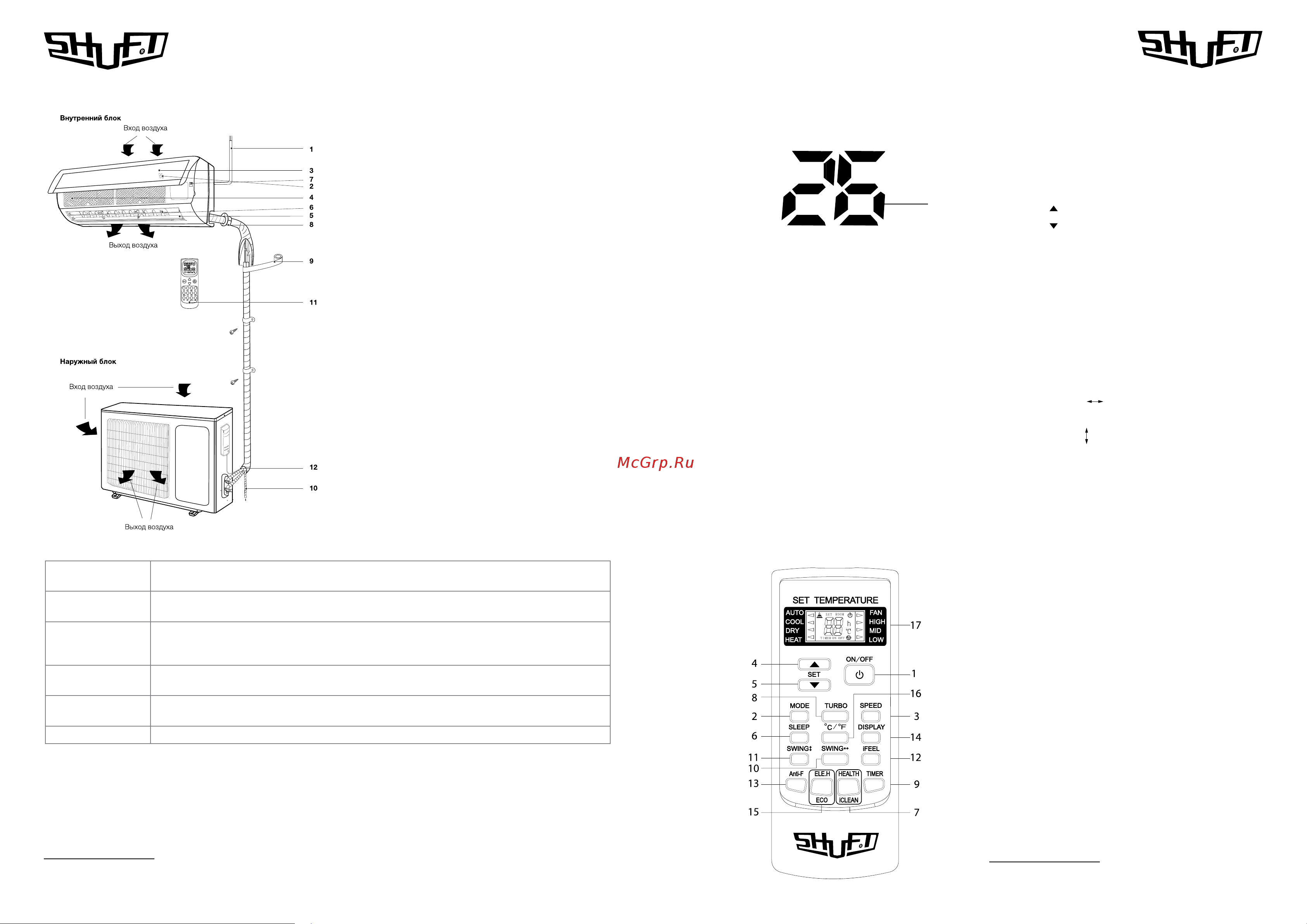

Устройство кондиционера
1 Шнур питания.
2 Дисплей.
3 Передняя панель.
4 Воздушный фильтр-сетка.
5 Горизонтальные жалюзи.
6 Вертикальные жалюзи.
7 Кнопка аварийного запуска.
8 Трасса для хладагента*.
9 Изоляция*.
10 Дренажная трасса*.
11 Пульт дистанционного управления.
12 Соединительный кабель*.
ПРИ МЕ ЧА НИЕ:
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж но го бло ков.
Уп рав ле ние кон ди ци о не ром воз мож но с пуль та ДУ.
В комплект сплит-системы (кондиционера воздуха) входят:
один внутренний блок кондиционера воздуха с пультом управ-
ления в упаковке, один внешний (наружный) блок кондиционе-
ра воздуха в упаковке, одна инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на котором
задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать ре жим ра бо-
ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать ра бо ту кон ди ци о не ра по
тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Трасcа для
хладагента
Внутренний и наружный блоки кондиционера соединены между собой медными трубками по которым
перемещается хладагент.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек три че с кие
ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
* Данные позиции не поставляются в штатной комплектации кондиционера.
Управление кондиционером
Панель индикации внутреннего блока
1 Индикатор текущей температуры
Описание пульта дистанционного управления
• Для управления кондиционером применяется бес-
проводной инфракрасный дистанционный пульт.
• При управлении расстояние между пультом и при-
емником сигнала на внутреннем блоке должно
быть не более 8 м. Между пультом и блоком не
должно быть предметов, мешающих прохожде-
нию сигнала.
• Пульт управления должен находиться на расстоя-
нии не менее 1 м от телевизионной и радио аппа-
ратуры.
• Не роняйте и не ударяйте пульт, а также не остав-
ляйте его под прямыми солнечными лучами.
1
1 Кнопка ON/OFF – включение/выключение.
2 Кнопка MODE – выбор режима работы:
Автоматический – Охлаждение – Осушение –
Вентиляция – Обогрев.
3 Кнопка SPEED – выбор скорости вращения венти-
лятора.
4 Кнопка
– увеличение температуры.
5 Кнопка
– уменьшение температуры.
6 Кнопка SLEEP – установка ночного режима рабо-
ты.
7 Кнопка iCLEAN – активация функции самоочистки
внутреннего блока.
Кнопка HEALTH* – включение режимов ионизации.
8 Кнопка TURBO – активация интенсивного режима
работы.
9 Кнопка TIMER – авктивация таймера на включение
и выключение.
10 Кнопка SWING
* – управление направлением
воздушного потока по горизонтали.
11 Кнопка SWING
– управление направлением воз-
душного потока по вертикали.
12 Кнопка iFEEL – активация режима поддержания
заданной температуры вокруг пользователя (ря-
дом с пультом ДУ)
.
13 Кнопка Anti-FUNGUS – активация режимов автома-
тической просушки внутреннего блока.
14 Кнопка DISPLAY – подсветка дисплея на внутрен-
нем блоке.
15 Кнопка ELE.H* - электрический нагрев.
Кнопка ЕСО - экономичный режим.
16 Кнопка C/F - отображение температуры.
17 Панель индикации пульта дистанционного управ-
ления.
* В данной серии не используется
