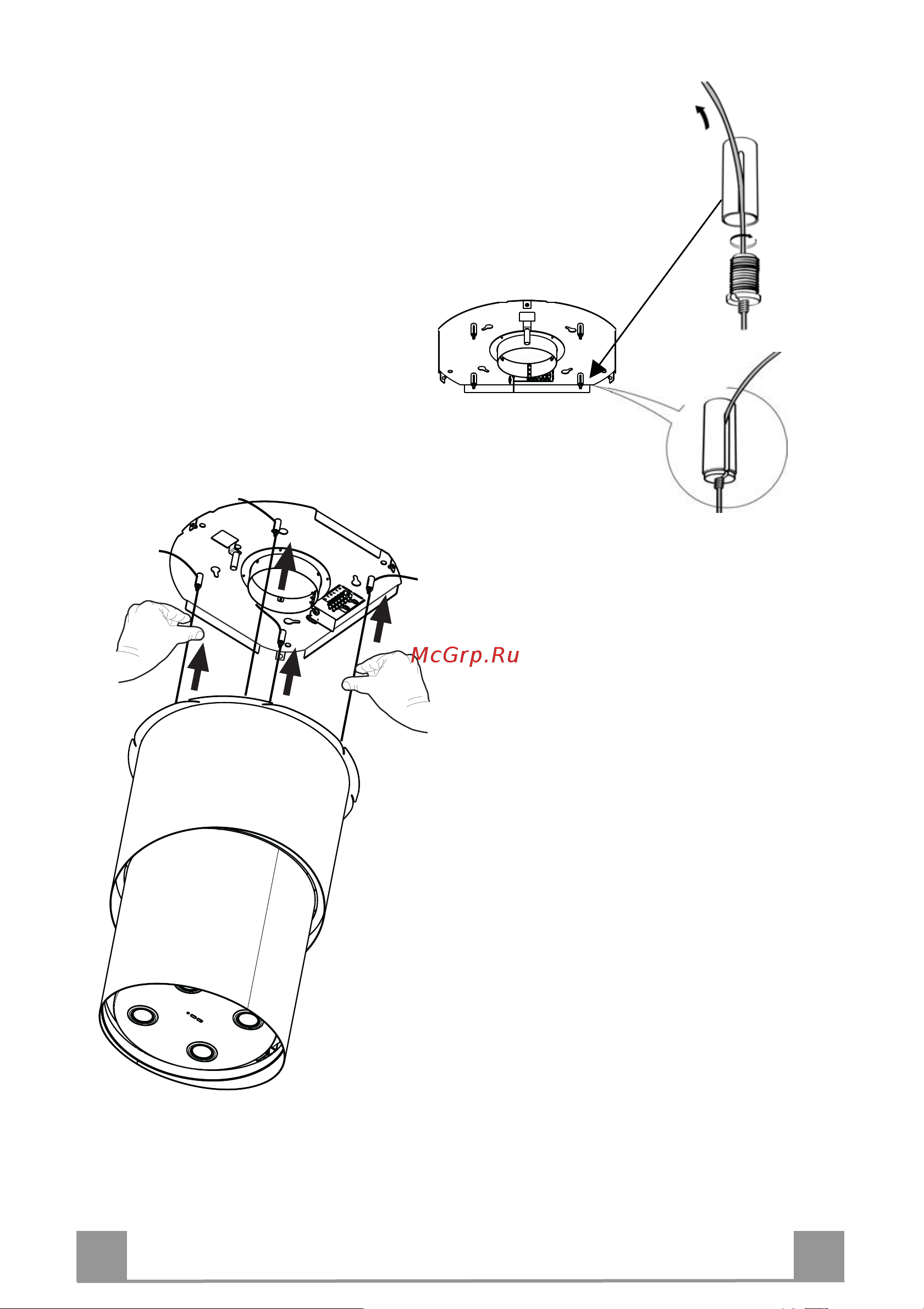

• Пропустите провода через отверстия в защелках с

резьбой (a) и привинтите винты кабельных фиксаторов

(b) к защелкам.

• По завершении операции все 4

провода должны быть

закреплены, как показано на

рисунке.

• Таким образом все 4 провода

соединены с плитой.

Подайте на провода напряжение,

прижав их кверху, чтобы они

проходили внутри кабельных

фиксаторов и снаружи отверстия

защелки с резьбой.

В конструкции кабельных

фиксаторов предусмотрена система,

позволяющая кабелю скользить

внутри фиксаторов только в одном

направлении.

Следите, чтобы все провода были

одинаковой длины (это необходимо

для заключительного выравнивания

вытяжки), и чтобы левый передний

трос не был натянут меньше, чем

другие.
