Toyota TSEW 1 [44/52] Z установка шпульного колпачка
44
Правая
сторона
шпульного
колпачка
z

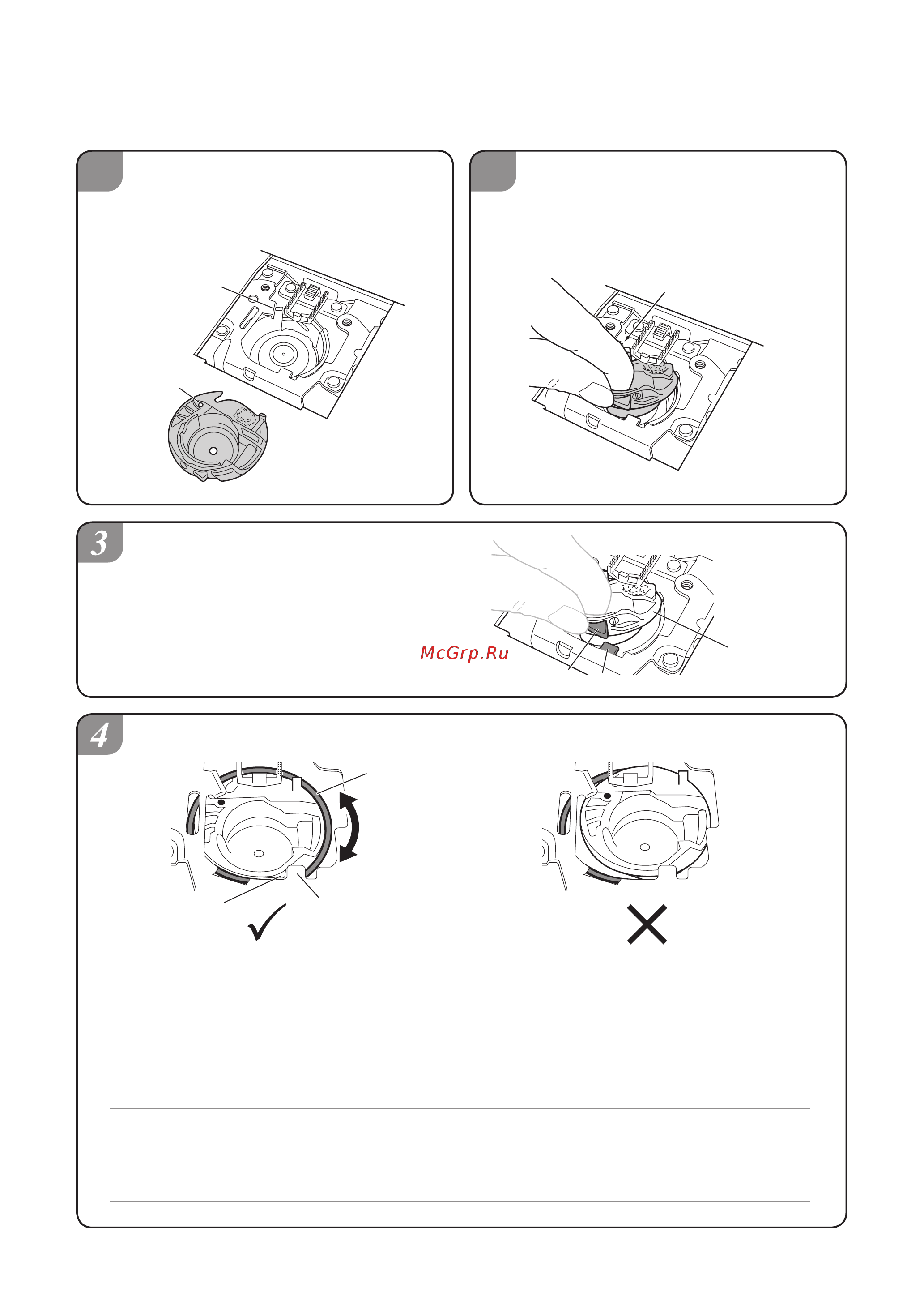

Установка шпульного колпачка
1
Расположите шпульный колпачок
так, чтобы деталь
a
на шпульном
колпачке оказалась под деталью
b
на швейной машине.
2
При наклоненном влево
шпульном колпачке вставьте
левую сторону колпачка в
челночное устройство, как
показано на рисунке.
Левая сторона
шпульного колпачка
Вставьте правую сторону
шпульного колпачка в челночное
устройство так, чтобы деталь
c
на шпульном колпачке оказалась
слева от детали
d
на швейной
машине.
Убедитесь, что шпульный колпачок полностью установлен в челночное устройство.
<Правильная установка>
Весь шпульный колпачок полностью
•
установлен в челночное устройство так,
что виден край челночного устройства.
Деталь •
c
на шпульном колпачке находится
слева от детали
d
на швейной машине.
<Неправильная установка>
Правая сторона шпульного •
колпачка закрывает край
челночного устройства, и
при этом шпульный колпачок
наклонен.
Примечание.
Тщательно проверьте шпульный колпачок, поскольку он может быть
неправильно установлен, даже если деталь c на колпачке находится
слева от детали d на машине (как показано на рисунке справа вверху).
Край челночного
устройства
Убедитесь, что
шпульный колпачок
слегка перемещается
в направлении,
обозначенном
стрелкой.
a
b
c
d
c
d
