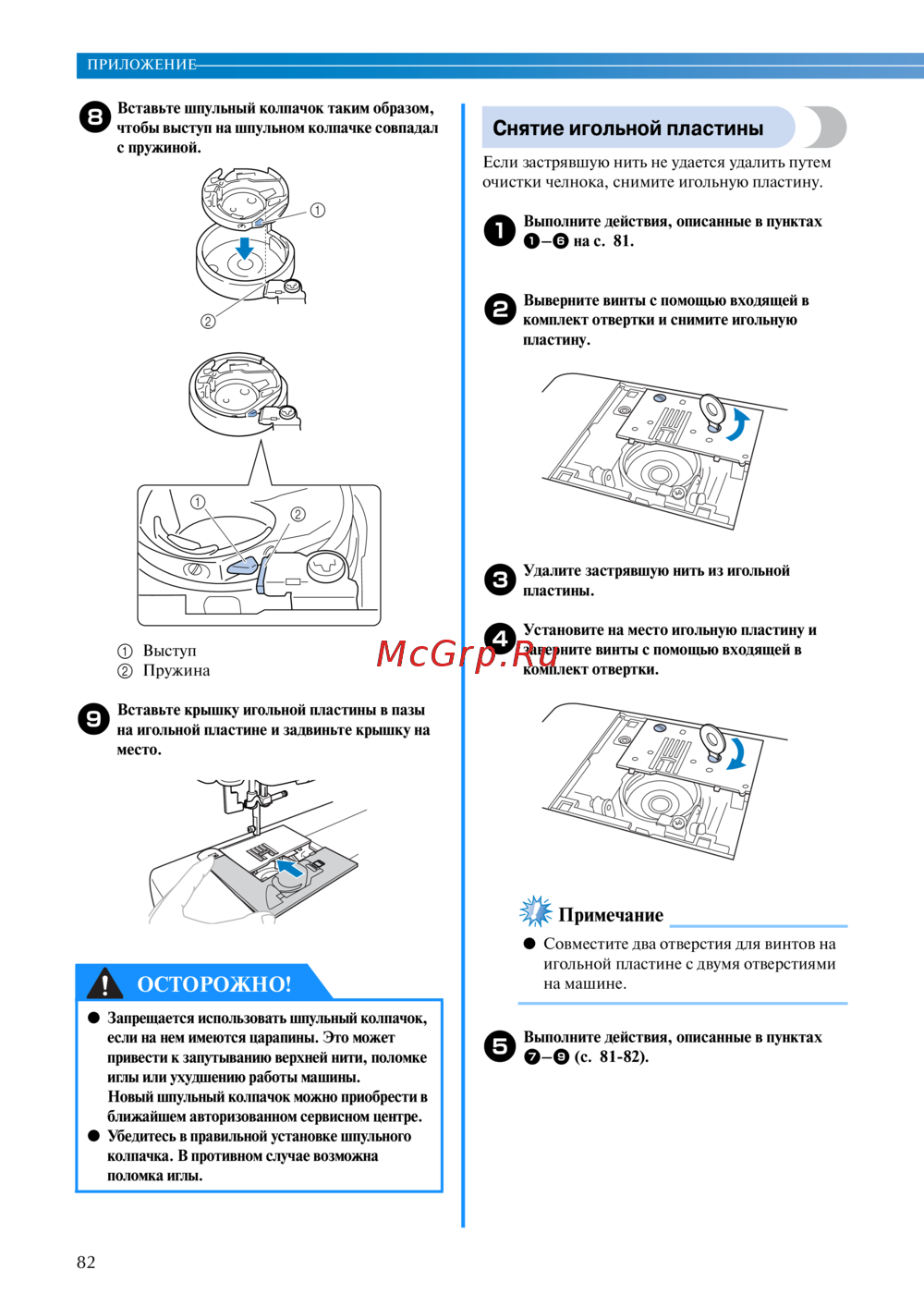

Brother NV-10A [83/92] Снятие игольной пластины
![Brother NV-10A [83/92] Снятие игольной пластины](/views2/2010468/page83/bg53.png)
ПРИЛОЖЕНИЕ ———————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————
—
—
82
h
Вставьте шпульный колпачок таким образом,
чтобы выступ на шпульном колпачке совпадал
с пружиной.
a Выступ
b Пружина
i
Вставьте крышку игольной пластины в пазы
на игольной пластине и задвиньте крышку на
место.
Снятие игольной пластины
Если застрявшую нить не удается удалить путем
очистки челнока, снимите игольную пластину.
a
Выполните действия, описанные в пунктах
a–f на с. 81.
b
Выверните винты с помощью входящей в
комплект отвертки и снимите игольную
пластину.
c
Удалите застрявшую нить из игольной
пластины.
d
Установите на место игольную пластину и
заверните винты с помощью входящей в
комплект отвертки.
Примечание
● Совместите два отверстия для винтов на
игольной пластине с двумя отверстиями
на машине.
e
Выполните действия, описанные в пунктах
g–i (с. 81982).
●
Запрещается использовать шпульный колпачок,
если на нем имеются царапины. Это может
привести к запутыванию верхней нити, поломке
иглы или ухудшению работы машины.
Новый шпульный колпачок можно приобрести в
ближайшем авторизованном сервисном центре.
●
Убедитесь в правильной установке шпульного
колпачка. В противном случае возможна
поломка иглы.
a
b
b
a
ОСТОРОЖНО!
