Тепловая завеса

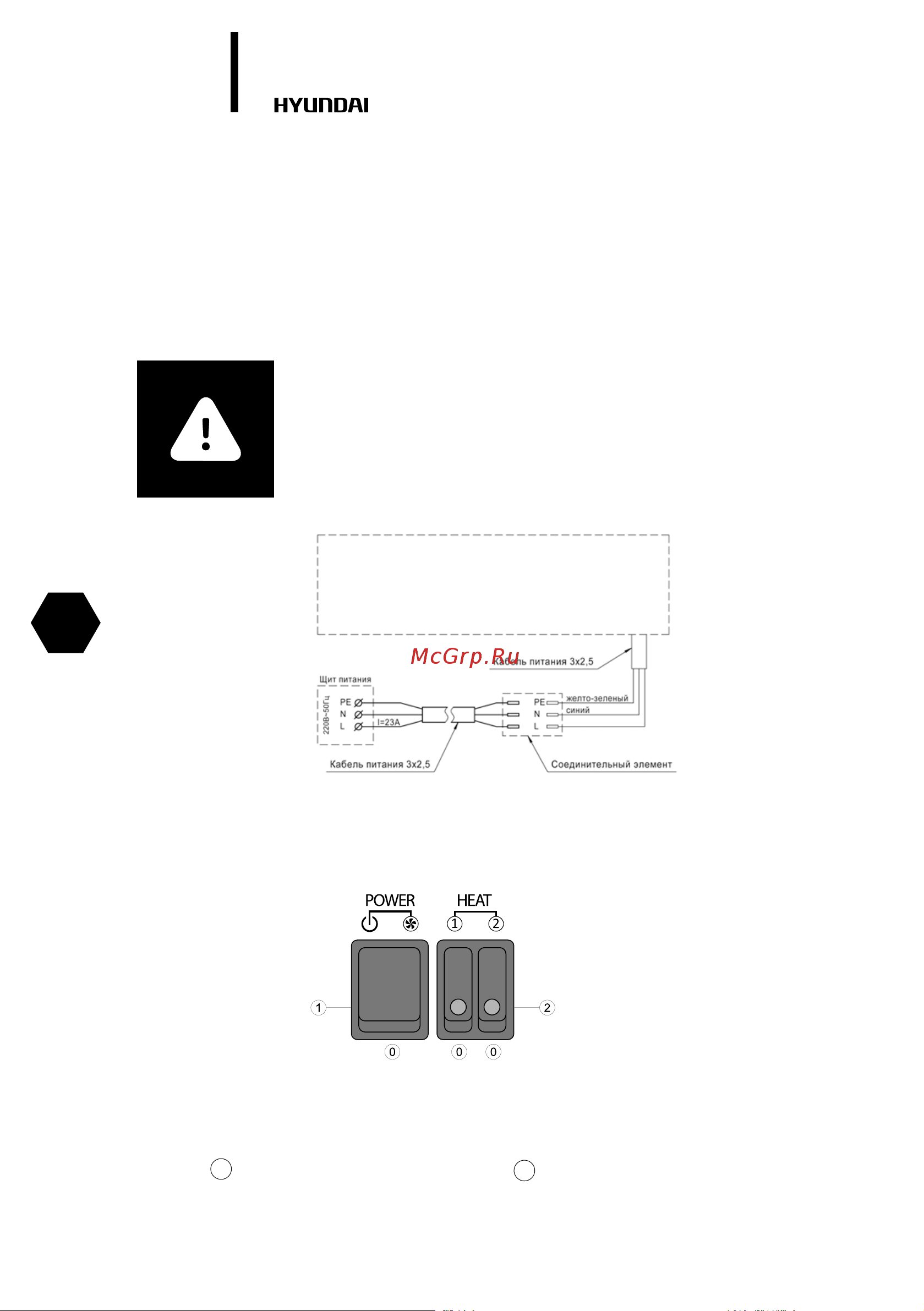

Рис. 3

ВНИМАНИЕ!

1. Кабель питания, подводимый к завесе от щита питания дол-

жен иметь сечение жилы не менее 2,5 мм

(для медного про-

вода).

2. В щите питания должен быть установлен автоматический вы-

ключатель, рассчитанный на номинальный ток 25 А, для защиты

электропроводки от перегрузок.

Модель H-AT8-50-UI517

1. Тепловая завеса рассчитана на подключение стационарно к электрической сети перемен-

ного тока с однофазным напряжением 220 В (допустимые колебания напряжения от 198 В

до 242 В) и контуром заземления.

2. Подключение к стационарной электросети производится в соответствии со схемой, указан-

ной на рис. 3 и на корпусе завесы.

3. Жилы кабеля, идущего от источника питания необходимо соединить с жилами силово-

го кабеля, выведенного из корпуса завесы с помощью клеммной колодки или специальных

соединительных зажимов, обеспечивающих надежную изоляцию и фиксацию проводов (в

комплект поставки не входят).

1. Выключатель вентилятора

Используется для включения/выключения электродвигателя вентилятора.

2. Двухклавишный выключатель режимов мощности нагрева.

Используется для выбора следующих режимов мощности нагрева: режим низкой мощности

нагрева («

»), режим высокой мощности нагрева («

»).

Рис. 4

6. ЭКСПЛУАТАЦИЯ

Панель управления для моделей H-AT8-30-UI516, H-AT8-50-UI517
