Hyundai Wall Pro AT2 [4/32] Технические параметры
![Hyundai Wall Pro AT2 [4/32] Технические параметры](/views2/2010530/page4/bg4.png)
4.
Тепловая завеса
RU
5
Комплектация
1. Тепловая завеса − 1 шт.
2. Руководство по эксплуатации и гарантийный талон − 1 шт.
3 . Упаковка − 1 шт.
1
3
4
2

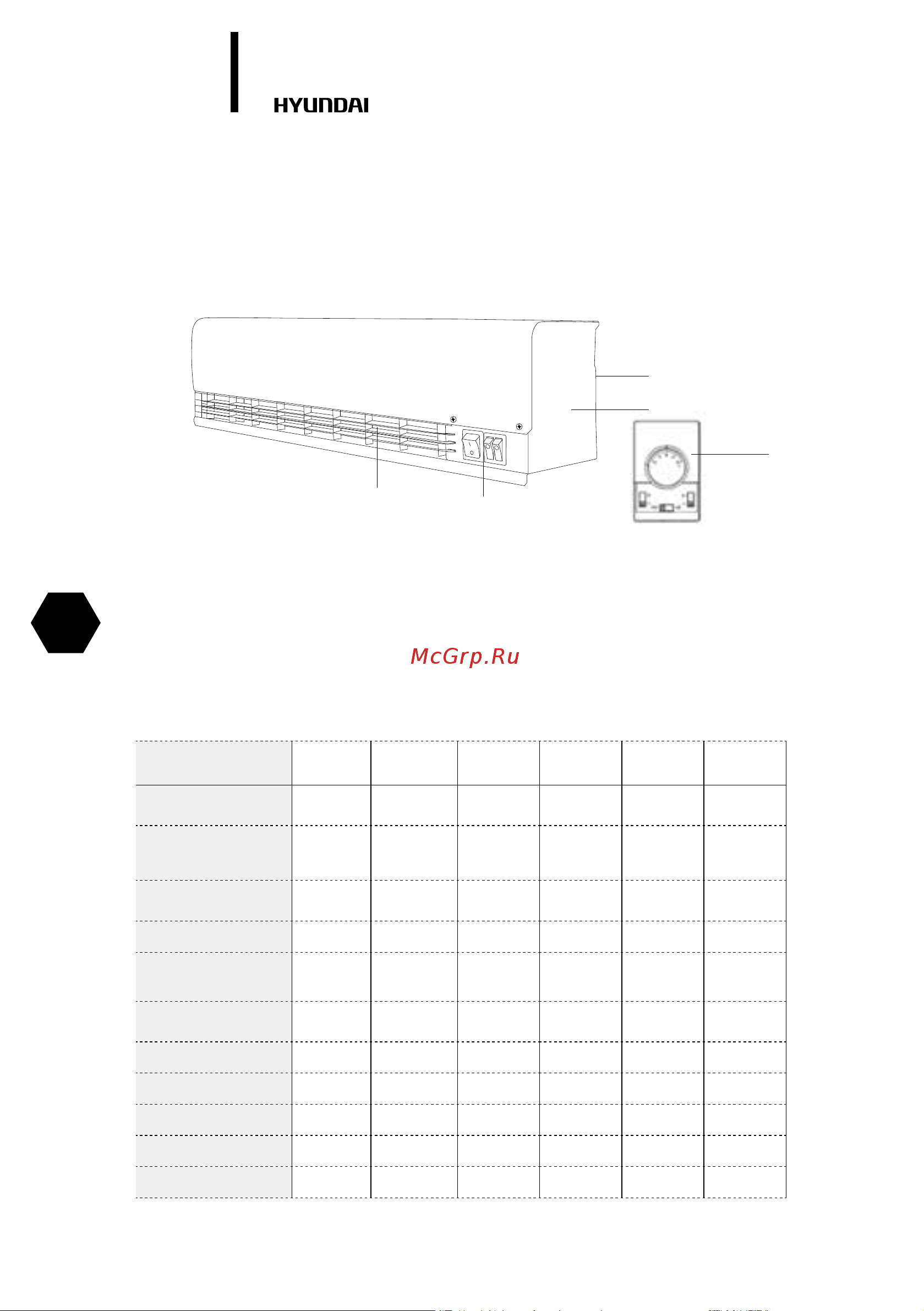

Рис. 1
Внешний вид
2. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Таблица 1
Модель
H-AT2-30-
UI530
H-AT2-50-
UI531
H-AT2-90-
UI532
H-AT2-12-
UI533
H-AT2-18-
UI534
H-AT2-24-
UI535
Тип нагревательного
элемента
ТЭН ТЭН ТЭН ТЭН ТЭН ТЭН
Номинальная
потребляемая
мощность, Вт
3000 4500 9000 12000 18000 24000
Параметры
электропитания, В/Гц
220~/50 220~/50 380~/50 380~/50 380~/50 380~/50
Номинальная сила тока, А 14 20,5 13,7 18,2 27,3 36,4
Увеличение температуры
воздуха
на выходе, режим 2, С°
19,4 14 16,7 12 18 24
Режим «Воздух»
(работа без нагрева)
+ + + + + +
Степень защиты IP2O IP2O IP2O IP2O IP2O IP2O
Класс электрозащиты Class I Class I Class I Class I Class I Class I
Расход воздуха, м
3
/ч 600 1000 1650 3050 3050 3050
Вес, нетто, кг 6,5 10 21 32 32 32
Размеры прибора, мм 145x830x190 240x850x220 215x1400x230 215x1900x230 215x1900x230 215x1900x230
1. Корпус
2. Перфорированная решётка забора воздуха
3. Решётка выхода воздуха
4. Панель управления (для моделей H-AT2-30-UI530, H-AT2-50-UI531)
5. Выносной пульт управления (для моделей H-AT2-90-UI532, H-AT2-12-UI533,
H-AT2-18-UI534, H-AT2-24-UI535)
