Электрический конвектор

3. СБОРКА И УСТАНОВКА

Конвектор комплектуется кронштейнами для закрепления на стене и ножками для установки

на пол.

Порядок действий при закреплении на стене:

1. Перед монтажом конвектора, снять кронштейн: движением вниз-направо-вниз вывести

из зацепления.

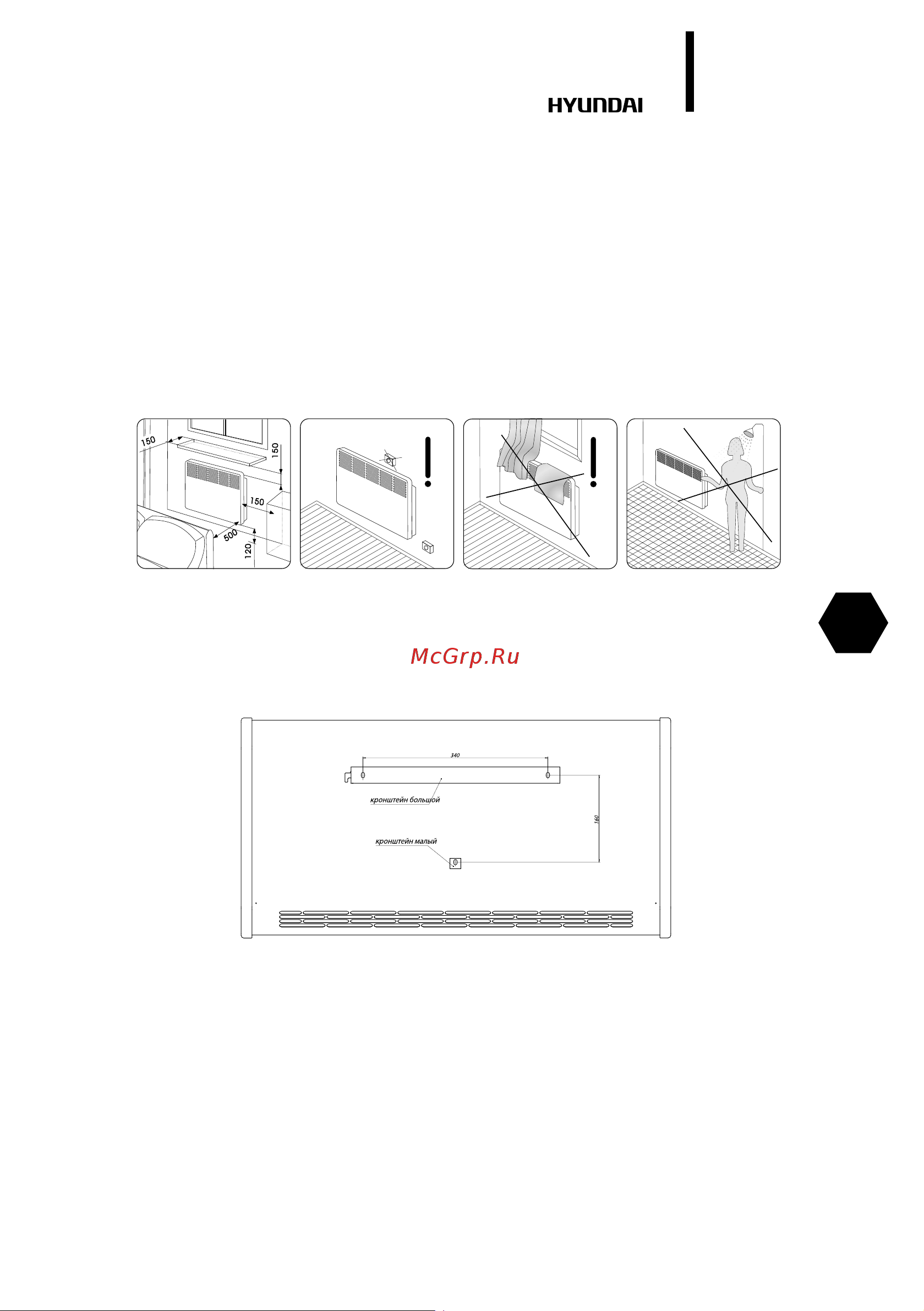

2. Установить высоту от пола до нижней части конвектора не менее 120 мм (см.риc. 2).

При установке конвектора на стену необходимо также соблюдать минимальные расстояния

от предметов (см. рис. 2)

3. Приложить кронштейны к стене и произвести разметку отверстий (см. рис.3).

4. Засверлив отверстия, прикрепить кронштейны к стене.

5. Надеть конвектор на кронштейн, сдвинуть влево и опустить его до упора

Размеры указаны в милиметрах

Рис. 2

Рис. 3

Порядок действий при установке на пол:

1. Перед началом эксплуатации конвектора достать из упаковки комплект ножек и винты-са-

морезы. Установить ножки на нижнюю часть конвектора, вставив выступ ножки в прорезь на

передней панели конвектора, после чего завести остальную часть ножки во вторую прорезь

на передней панели. Зафиксировать ножки винтами-саморезами, прикрутив их через специ-

альные отверстия к задней панели (см. рис. 4).

2. Установить конвектор на пол и убедиться в его устойчивости.
